Bently Nevada 3500/91 通讯网关模块

描述

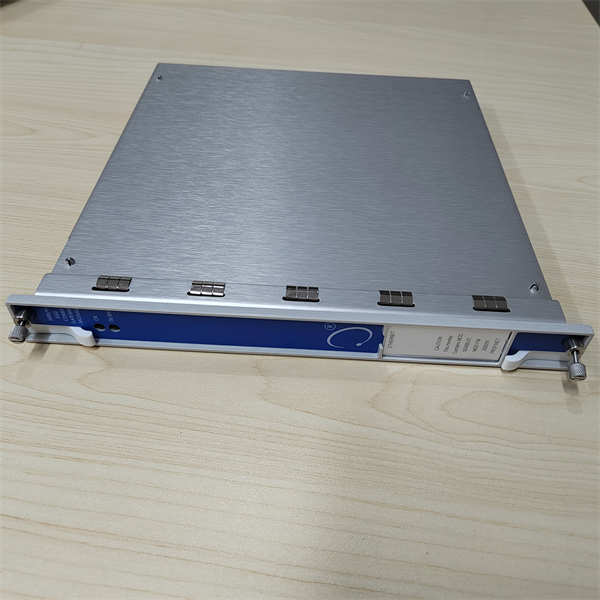

Bently Nevada 3500/91 EGD(Ethernet Global Data)通讯网关模块是Bently Nevada 3500系列机械保护系统中的一个关键组件。作为3500机架与外部控制和数据采集系统之间的桥梁，3500/91模块的主要作用是提供全面的通讯能力，将3500系统实时监测到的机器参数、报警状态和系统健康信息，通过以太网网络传输给上层控制器和DCS系统。

这款网关模块支持EGD(Ethernet Global Data)协议和Ethernet UDP/IP，确保了高速、实时的信息交换，其响应时间足以满足控制器应用的需求。这使得3500保护系统能够无缝集成到更广泛的工厂自动化和控制架构中，特别是与GE的Mark*VIe控制系统等兼容EGD协议的控制器进行数据交互。通过3500/91模块，用户可以实现对关键透平机械（如汽轮机、压缩机、电机、泵等）的集中监控、远程诊断和预防性维护策略，从而提高设备运行效率，减少非计划停机时间，并增强工厂的整体安全性。

产品参数与规格

产品型号：3500/91(通常作为3500/91 EGD Communication Gateway Module)

制造商：Bently Nevada(隶属于Baker Hughes)

产品类型：通讯网关模块(Communication Gateway Module)

系列：Bently Nevada 3500系列机械保护系统

功能：桥接3500机架数据与外部控制系统；支持数据生产者(Producer)和数据消费者(Consumer)功能

支持协议：EGD(Ethernet Global Data)version 2.01；Ethernet UDP/IP

以太网标准：IEEE 802.3(10BASE-T和100BASE-TX，双绞线)；IEEE 802.3u(100BASE-FX，光纤，通过对应I/O模块)

通讯链路：以太网，10 Mbps和100 Mbps

连接端口：RJ-45插孔(用于10BASE-T/100BASE-TX I/O模块)；MT-RJ插孔(用于100BASE-FX光纤I/O模块)

数据类型(Producer)：机架、模块、通道和数据值状态；数据值(浮点型)；设定点(浮点型)

数据类型(Consumer)：组复位(Group Reset)；组跳闸倍增(Group Trip Multiply)；组报警抑制(Group Alarm Inhibit)；组特殊报警抑制(Group Special Alarm Inhibit)

电源消耗：典型7.4瓦

机架空间要求：主模块占用1个全高前面板插槽；I/O模块占用1个全高后面板插槽

工作温度：-30°C至+65°C(-22°F至+150°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

相对湿度：95%，无凝露

物理尺寸(主模块)：高:241.3 mm(9.50 in)；宽:24.4 mm(0.96 in)；深:241.8 mm(9.52 in)

重量(主模块)：0.79 kg(1.75 lbs)

物理尺寸(I/O模块)：高:241.3 mm(9.50 in)；宽:24.4 mm(0.96 in)；深:99.1 mm(3.90 in)

重量(I/O模块)：0.39 kg(0.85 lbs)

兼容性：需要3500/22M TDI(瞬态数据接口)固件版本1.20或更高；需要3500机架配置软件版本3.70或更高

每机架数量：每个3500机架只允许安装一个3500/91 EGD网关模块

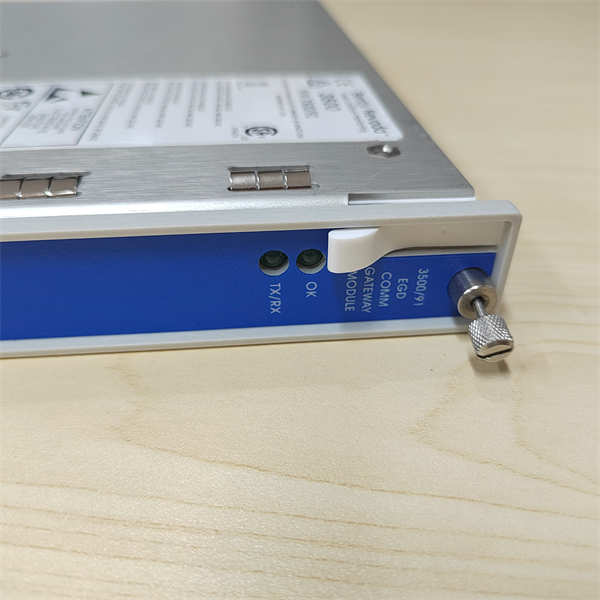

LED指示灯：OK LED(指示模块正常运行)；TX/RX LED(指示与3500机架内其他模块的通讯状态)

特征与作用

Bently Nevada 3500/91 EGD通讯网关模块在机械保护和状态监测系统中扮演着至关重要的角色，其主要特点和作用包括：

全面的数据通讯能力:能够将3500机架内所有监测到的关键机器参数（如振动、轴位移、转速、温度等）和报警状态信息全面地传输出去，为操作员和控制系统提供实时的设备健康视图。

支持EGD协议:专门为EGD(Ethernet Global Data)协议而设计，使其能够与广泛使用EGD的控制器（特别是GE的Mark*VIe系列控制器）进行无缝集成，实现了数据共享和控制指令的快速传递。

高速实时通讯:通过10/100 Mbps以太网连接，确保了高带宽的数据传输和低延迟的响应时间，这对于需要实时数据进行闭环控制或快速报警响应的应用至关重要。

提高系统集成度:作为标准的以太网接口，它极大地简化了3500系统与工厂DCS、SCADA系统、PI系统或其他企业级信息系统之间的集成，实现了数据的统一管理和分析。

减少布线复杂性:利用标准的以太网基础设施进行数据传输，相较于传统的点对点或专用通讯方式，显著减少了布线成本和安装复杂性。

远程访问与配置:允许通过网络对3500系统进行远程配置、诊断和故障排除，提高了系统的可维护性和运营效率。

高可靠性:继承了Bently Nevada 3500系列系统的高可靠性设计，能够在恶劣的工业环境中稳定运行，确保关键数据的连续性和准确性。

数据生产者和消费者功能:不仅能将3500系统的数据“生产”出去，还能“消费”来自外部控制器的数据，例如接收组复位、跳闸倍增或报警抑制指令，实现双向互动。

用途与应用领域

Bently Nevada 3500/91 EGD通讯网关模块的主要用途是促进3500机械保护系统与企业级控制和信息系统之间的数据流，从而实现对大型工业旋转机械的全面保护和状态监测。其典型应用领域包括：

电力生产:在火力发电厂、核电站、联合循环电厂等，用于监测汽轮机、发电机、给水泵、引风机等关键设备的振动、轴位移、转速、温度等参数，并将数据上传至主控系统（如GE Mark*VIe），以便进行机组保护和性能优化。

石油天然气工业:在炼油厂、石化装置、海上平台、输油/气管道泵站和压缩站，用于监测压缩机、泵、透平机、冷却塔风机等大型旋转设备的运行状况，确保安全运行和生产连续性。

化工行业:在各种化工厂中，监测反应釜搅拌器、大型泵、风机、压缩机等关键设备的运行状态，预防突发性故障。

冶金行业:在钢铁厂、铝厂等，用于监测轧机、鼓风机、水泵等大型设备的振动和状态，保障生产过程的稳定。

离散制造业:在汽车制造、半导体生产等领域，用于关键生产线上大型电机、风机、泵等辅助设备的健康监测。

简而言之，任何需要将Bently Nevada 3500系统保护的资产信息实时、高效地集成到企业级控制和管理系统的工业环境，都需要使用3500/91 EGD通讯网关模块。

系列与相关产品

Bently Nevada 3500/91 EGD通讯网关模块是Bently Nevada 3500系列机械保护系统的一部分。3500系列是一个高度模块化、可扩展的系统，旨在提供连续的、在线的机械保护和状态监测。

与3500/91密切相关的产品包括：

Bently Nevada 3500机架(Rack):这是容纳所有3500模块的物理背板和外壳，提供电源和内部通讯。

Bently Nevada 3500/22M TDI(Transient Data Interface)瞬态数据接口:3500/91模块通常需要一个3500/22M TDI来与机架内的其他监测器模块进行通讯。TDI是3500机架与配置、显示和状态监测软件之间的主要接口。

Bently Nevada 3500系列监测器模块:这是3500系统的核心，用于接收来自传感器（如Proximitor®探头、加速度计、速度传感器、温度传感器等）的信号，并进行处理、分析和报警。常见的监测器模块包括：

3500/42M:振动/轴位移监测器(Proximitor®/Seismic Monitor)

3500/40M:接近式探头监测器(Proximitor®Monitor)

3500/50M:转速/Keyphasor®监测器(Tachometer Monitor)

3500/60:温度监测器(Temperature Monitor)

Bently Nevada 3500系列继电器模块(Relay Module):如3500/32M，用于根据监测器模块的报警状态驱动继电器输出，实现安全停车或外部报警。

Bently Nevada 3500/15电源模块(Power Supply):为整个3500机架提供直流或交流电源，通常支持冗余配置。

Bently Nevada System 1状态监测软件:Bently Nevada的旗舰软件平台，用于接收来自3500系统的数据，进行高级诊断、趋势分析、报告生成和预测性维护。

传感器:包括Proximitor®接近探头、加速度计、速度传感器(Velomitor®)、热电偶、RTD等，它们是获取机器状态信息的源头。

安装与维护

安装步骤：

安全预备:在安装3500/91模块之前，务必断开3500机架的电源，并严格遵守电气安全规范和静电释放(ESD)防护措施，佩戴防静电腕带。

机架插槽:3500/91主模块插入3500机架的一个全高前面板插槽（通常在靠近电源模块的位置）。其配套的I/O模块插入机架后面板对应的主模块插槽。

机械固定:轻轻推入模块直至其完全插入插槽，并确保锁定到位。

电源与内部通讯:3500/91模块的电源和与机架内部其他模块的通讯（通过3500/22M TDI）都是通过机架背板自动建立的，无需额外接线。

以太网连接:根据所选的I/O模块类型（10/100BASE-TX或100BASE-FX），将标准以太网电缆（RJ-45）或光纤电缆（MT-RJ）连接到I/O模块的相应端口。确保连接牢固。

系统配置:安装完成后，通过运行在工程工作站上的3500 Rack Configuration Software来配置3500/91模块的EGD通讯参数、数据交换列表等，以确保其正确地与外部控制系统进行数据交互。

通电与测试:恢复3500机架电源，观察模块前面板的LED指示灯状态。OK LED应常亮，TX/RX LED应在通讯时闪烁。通过外部控制系统验证数据交换是否正常。

维护建议：

定期检查:定期检查模块的物理状况，包括外壳有无损坏、LED指示灯状态是否正常。

环境控制:确保3500机架和所有模块工作环境的温度、湿度和通风状况符合要求。定期清理机柜内部的灰尘。

软件诊断:利用3500 Rack Configuration Software或Bently Nevada System 1软件，定期检查3500/91模块的诊断信息、通讯状态和错误日志。

固件更新:根据Bently Nevada的建议，定期检查并更新3500/91模块及其配套的3500/22M TDI模块的固件版本，以获取新功能、性能改进或安全补丁。

通讯链路检查:定期检查以太网线缆或光纤连接是否牢固、无损坏，确保通讯链路的完整性。

参数备份:定期备份3500机架和3500/91模块的配置参数，以便在需要更换模块或系统恢复时快速部署。

备件管理:考虑到3500系列系统的关键性，建议储备必要的备用模块，以应对可能的故障，减少停机时间。

产品保障

我们对Bently Nevada 3500/91 EGD通讯网关模块提供坚实的产品保障，以确保客户的投资得到充分保护。
