BENTLY NEVADA 3500/70 140471-01 监测模块 – 精确监控，保障设备安全！

描述

BENTLY NEVADA 3500/42M 140471-01 是Bently Nevada 3500系列机械保护与状态监测系统中的一款近距离/地震监测模块I/O模块。它并非独立的监测模块，而是与 BENTLY NEVADA 3500/42M 近距离/地震监测主模块 配套使用的后端I/O组件。该I/O模块提供与电涡流传感器 (Proximity Transducers)、速度传感器 (Velomitor) 或加速度计 (Accelerometer) 进行电气连接的端子，且为“带内部接线端子” (Internal Terminations) 的版本，这意味着传感器电缆直接连接到模块内部的接线端子。

BENTLY NEVADA 3500/42M 140471-01 的核心功能是作为一个可靠的接口，将来自现场传感器（如用于测量径向振动、轴向推力位置、偏心、轴绝对振动或机壳振动的传感器）的原始模拟信号，安全、精确地传递给其配套的 BENTLY NEVADA 3500/42M 主模块进行信号调理、处理和分析。同时，它也提供缓冲的传感器输出和记录仪输出，允许其他诊断设备（如便携式数据采集器或DCS/PLC）直接访问原始或处理后的信号。作为3500监测系统的重要组成部分，BENTLY NEVADA 3500/42M 140471-01 确保了高保真度的数据传输，是实现关键旋转机械持续状态监测和保护的基础。

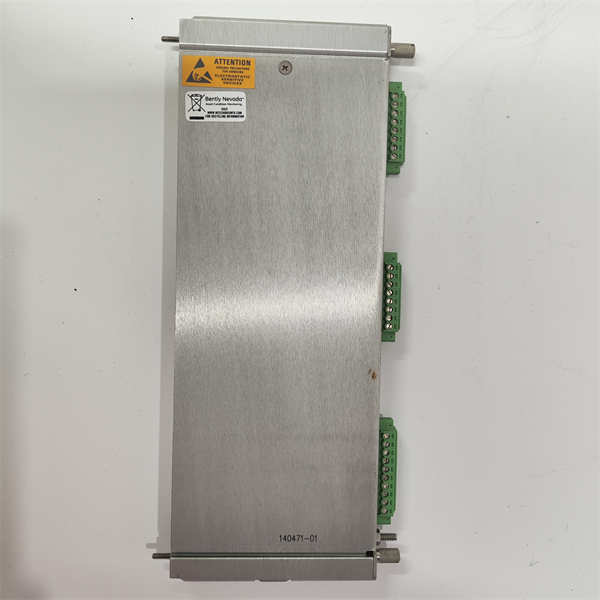

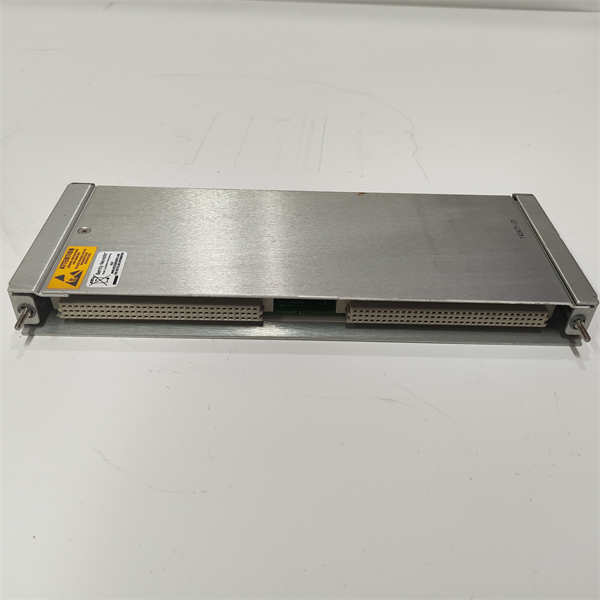

BENTLY NEVADA 3500/70 140471-01

技术规格

参数名称	参数值
产品型号	BENTLY NEVADA 3500/42M 140471-01
制造商	Bently Nevada (Baker Hughes)
产品类型	近距离/地震监测模块I/O模块
配套主模块	BENTLY NEVADA 3500/42M 近距离/地震监测主模块
接线类型	内部接线端子 (Internal Terminations)
通道数	4个输入通道 (对应主模块的4通道)
输入信号	接受电涡流传感器、速度传感器、加速度计信号
缓冲传感器输出	每个通道提供一个用于分析的缓冲传感器输出
记录仪输出	每个通道提供一个隔离的 +4 to +20 mA 输出
功耗	由主模块供电，自身功耗极低
安装位置	3500机架后部，与3500/42M主模块对应
工作温度	-30°C 至 +65°C (-22°F 至 +150°F)
储存温度	-40°C 至 +85°C (-40°F 至 +185°F)
湿度	95%, 非冷凝
I/O模块尺寸 (高x宽x深)	约 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
I/O模块重量	约 0.20 kg (0.44 lbs)

主要特点和优势

BENTLY NEVADA 3500/42M 140471-01 作为Bently Nevada 3500/42M主模块的关键I/O组件，其特点和优势在于为系统提供了高效、可靠的传感器接口和信号输出能力。

高信号完整性： BENTLY NEVADA 3500/42M 140471-01 的核心优势在于它能够确保来自各种振动和位置传感器（如电涡流探头、速度传感器或加速度计）的原始模拟信号，以极高的信号完整性传输到主监测模块。这种高保真传输对于精确测量、信号处理和最终的机械诊断至关重要，是避免误报和漏报的基础。

多功能传感器兼容性：该I/O模块设计用于兼容Bently Nevada的多种传感器技术，包括电涡流传感器（用于径向振动和轴向位置）、速度传感器和加速度计。这种通用性使得 BENTLY NEVADA 3500/42M 140471-01 能够支持对多种旋转机械参数的监测，满足不同机器类型和监测策略的需求。

便捷的内部接线端子： “内部接线端子”设计意味着传感器电缆可以直接连接到模块内部的紧凑端子排上。这种设计简化了现场布线，减少了对外部接线盒或附加端子排的需求，从而节省了安装空间和成本，并提高了连接的可靠性。

灵活的缓冲输出和记录仪输出： BENTLY NEVADA 3500/42M 140471-01 为每个通道提供一个缓冲的传感器输出，允许维护人员或诊断工程师使用便携式数据采集器直接获取原始振动波形进行更深入的分析。同时，其隔离的4-20mA记录仪输出可方便地集成到DCS、PLC或其他SCADA系统中，用于趋势监测和历史数据记录，为设备资产管理提供了便利。

热插拔设计与工业级耐用性：与所有3500系列模块一样，BENTLY NEVADA 3500/42M 140471-01 支持热插拔，可在不中断系统其余部分运行的情况下进行更换，最大限度地减少停机时间。其坚固的工业级设计确保了在严苛的工厂环境中也能长期稳定可靠地运行。

应用领域

BENTLY NEVADA 3500/42M 140471-01 作为Bently Nevada 3500/42M监测主模块的配套I/O组件，其应用领域涵盖所有需要对关键旋转机械进行精确振动和位置监测的工业场景。它的核心功能是作为传感器与监测系统之间的可靠桥梁，确保数据的准确采集和传输，从而支持高效的预测性维护和机械保护策略。

在电力生产行业中，包括燃气轮机、汽轮发电机组、水轮发电机组和大型辅助风机、泵等设备的振动和轴向位移监测至关重要。BENTLY NEVADA 3500/42M 140471-01 在这些应用中，负责连接电涡流探头和速度传感器，精确采集轴径向振动、轴向推力位移、轴偏心以及机壳振动等数据。这些数据是判断转子不平衡、不对中、轴承磨损、喘振以及其他早期故障的关键依据，对于避免设备损坏和保障电网稳定运行具有不可替代的作用。

在石油天然气和石化工业，大型离心压缩机、泵组、燃气轮机和鼓风机等设备在易燃易爆或高温高压环境下运行。BENTLY NEVADA 3500/42M 140471-01 在这些高风险环境中，通过提供稳健的传感器接口，确保了关键参数（如轴振动、轴向位移、机壳振动）能够可靠地传输到3500系统进行实时分析，从而及时发现潜在故障，预防事故，保障生产安全和连续性。

此外，在冶金、造纸、水泥制造等流程工业中，大型轧机、磨机、干燥机和各种重型电机、风机等设备，其连续稳定运行对生产效率影响巨大。BENTLY NEVADA 3500/42M 140471-01 通过精确地采集这些设备的振动和位置数据，支持工程师进行深入的故障诊断和趋势分析，从而优化维护计划，延长设备使用寿命，提升整体生产效率。

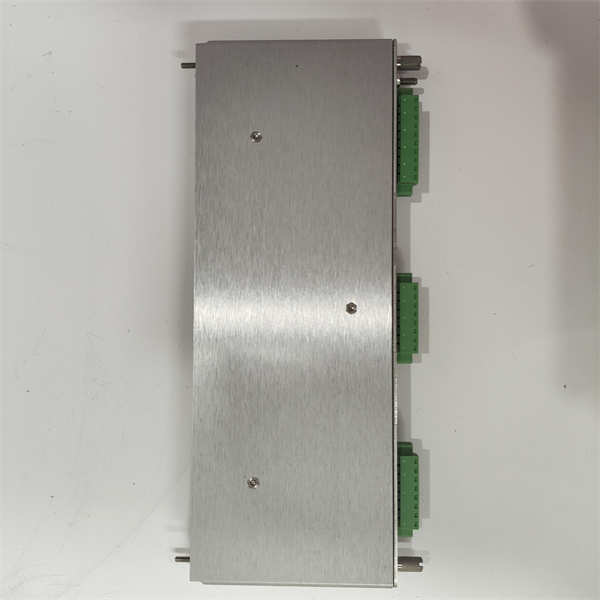

BENTLY NEVADA 3500/70 140471-01

安装与维护

安装前准备：在安装 BENTLY NEVADA 3500/42M 140471-01 I/O模块时，首先要确保其配套的 BENTLY NEVADA 3500/42M 近距离/地震监测主模块 已正确安装在3500机架的任一可用槽位中。接着，将 140471-01 I/O模块轻轻插入到对应主模块背面的I/O插槽中，确保完全就位并与主模块的连接器对齐。由于该模块采用内部接线端子，传感器电缆需剥皮后直接连接到I/O模块上的螺丝端子排。务必按照Bently Nevada的接线图进行精确接线，确保正确的极性和屏蔽接地，以防止信号干扰。在通电前，通过3500 Rack Configuration Software对主模块进行初步配置，匹配传感器类型和参数，确保数据采集的准确性。

维护建议： BENTLY NEVADA 3500/42M 140471-01 I/O模块的日常维护主要集中于检查物理连接的完整性。定期检查I/O模块上的接线端子是否紧固，是否有松动、腐蚀或损坏。检查传感器电缆的完整性，确保其没有磨损、弯折或暴露在恶劣环境中。模块本身没有独立的指示灯，其工作状态通常由其配套的3500/42M主模块前面板上的LED灯（如“OK”、“TX/RX”和“CH ALARM”指示灯）来反映。如果主模块出现任何异常报警或数据缺失，应首先检查 140471-01 的物理安装是否牢固以及传感器接线是否存在问题。由于该I/O模块支持热插拔功能，在系统配置为电源冗余的情况下，通常可以在不中断整个3500系统运行的情况下进行模块的更换，但在此操作前务必参考Bently Nevada的官方手册，并采取适当的安全预防措施。
