Bently Nevada 3500/44M 140734-03 – 航改型燃气轮机振动监测器,四通道!

Bently 3500/44M 140734-03 是Bently Nevada 3500系列机械保护系统中的一个四通道航改型燃气轮机振动监测器(Aeroderivative GT Vibration Monitor)。它设计用于对航改型燃气轮机和其他高速旋转机械的振动信号进行连续、精确的监测。该模块能够接受来自速度传感器、加速度计的输入信号,并进行信号积分、1X振动跟踪、带通滤波等处理,然后将监测到的振动参数与预设的报警限值进行实时比较。一旦超出限值,它将立即触发报警或联锁停车命令,从而有效保护昂贵的燃气轮机资产,提高运行安全性,并大幅减少非计划停机时间

分类:

描述

Bently 3500/44M 140734-03 是Bently Nevada 3500系列机械保护系统中的一个四通道航改型燃气轮机振动监测器(Aeroderivative GT Vibration Monitor)。它设计用于对航改型燃气轮机和其他高速旋转机械的振动信号进行连续、精确的监测。该模块能够接受来自速度传感器、加速度计的输入信号,并进行信号积分、1X振动跟踪、带通滤波等处理,然后将监测到的振动参数与预设的报警限值进行实时比较。一旦超出限值,它将立即触发报警或联锁停车命令,从而有效保护昂贵的燃气轮机资产,提高运行安全性,并大幅减少非计划停机时间

Bently 3500/44M 140734-03 产品概述

你这次问的这个 Bently 3500/44M 140734-03,是贝利公司3500系列机械保护系统中的一个专用模块。这个系统可是业界公认的**“黄金标准”**,用来保护那些最关键、最昂贵的旋转机械资产。

3500/44M 是它的型号,特指航改型燃气轮机振动监测器(Aeroderivative GT Vibration Monitor)。而 140734-03 则是这个模块的具体物料号或零件号,代表了特定版本或配置。

这款模块的主要“使命”就是为航改型燃气轮机提供全面的、实时在线的振动监测和保护。航改型燃气轮机(Aeroderivative Gas Turbines)通常源自航空发动机技术,具有转速高、功率密度大、对振动敏感等特点,广泛应用于电力、石油天然气(如管道增压站)、船舶推进等领域。任何细微的振动异常都可能导致灾难性后果。

Bently 3500/44M 具备四个通道,能够同时接收来自多个振动传感器的信号。这些传感器通常包括:

  • Velomitor® 速度传感器:用于测量振动速度。
  • 加速度计:用于测量振动加速度,尤其适用于高频振动监测。

模块接收到原始信号后,会进行一系列复杂的数字信号处理,例如:

  • 信号积分 (Signal Integration):将振动速度信号积分成位移信号,或将加速度信号积分成速度或位移信号。
  • 1X振动跟踪 (1X Vibration Tracking):精确监测与转子转速同步的振动分量,这对于诊断不平衡、不对中等常见故障至关重要。
  • 带通滤波 (Band-pass Vibration):过滤掉特定频率范围外的噪声,或聚焦于某个故障特征频率。

它还支持从Keyphasor® 模块接收两个独立的键相器信号 (Keyphasor Signals),这允许每个通道对使用不同的跟踪滤波器,从而更精准地诊断故障。

3500/44M 监测器会持续将这些处理后的振动参数与用户通过3500 Rack Configuration Software设置的报警限值进行比较。一旦任何一个参数超出警戒 (Alert) 或危险 (Danger) 限值,模块就会立即触发本地报警LED指示,并通过3500系统背板向TDI(瞬态数据接口)模块传输数据,进而触发系统继电器,执行自动化停车指令或向DCS/SCADA系统发出警告

简而言之,Bently 3500/44M 140734-03 是确保航改型燃气轮机安全、高效、可靠运行的关键“哨兵”和“保护神”!

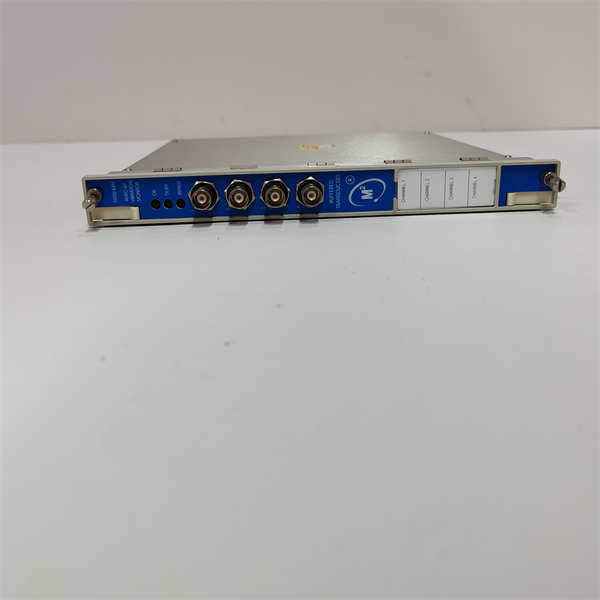

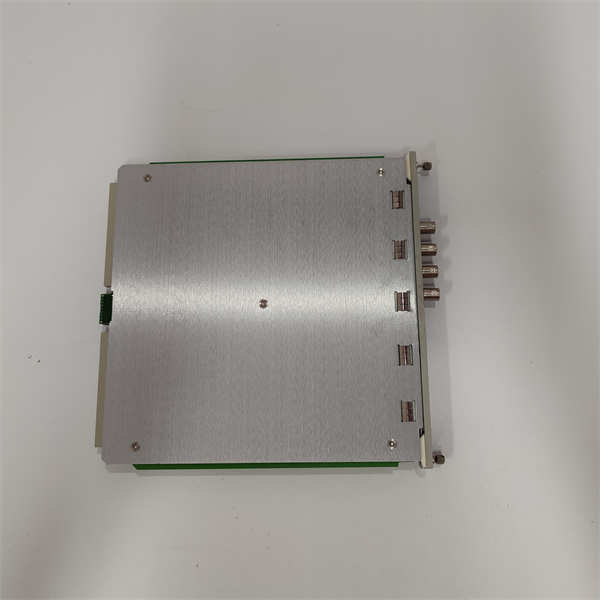

Bently 3500/44M 140734-03

Bently 3500/44M 140734-03

Bently 3500/44M 140734-03 技术规格

请注意,具体的子型号 140734-03 可能代表某一特定版本或修订,以下为基于典型 3500/44M 模块的通用技术规格。详细信息请务必查阅Bently Nevada官方提供的具体产品手册。

参数名称 典型参数值 / 功能描述
产品型号 3500/44M
Bently部件号 140734-03
制造商 Bently Nevada (贝利)
产品类型 航改型燃气轮机振动监测器 (Aeroderivative GT Vibration Monitor)
通道数 4个振动监测通道
传感器输入 接受来自速度传感器 (Velomitor®) 和/或 加速度计 的信号
键相器输入 接受来自两个独立 Keyphasor® 信号的输入 (通过 3500/25 Keyphasor Module)
信号处理功能 信号积分 (速度积分到位移,加速度积分到速度或位移) <br> – 1X振动跟踪 (与转速同步的振动分析) <br> – 带通滤波 (特定频率范围分析)
输出 缓冲传感器输出 (每通道提供原始传感器信号,带短路保护) <br> – 报警继电器输出 (通过3500/32M或3500/33模块) <br> – 4-20mA 比例输出 (可选,通过I/O模块)
报警设置 每通道可配置多个报警限值 (警戒 Alert, 危险 Danger),可设定为锁存或非锁存
报警时间延迟 可配置报警时间延迟,避免瞬时振动引起误报警
诊断功能 OK指示灯 (模块状态正常) <br> – TX/RX指示灯 (通信状态) <br> – Bypass指示灯 (通道旁路) <br> – 传感器故障检测 (开路、短路等)
配置软件 通过 3500 Rack Configuration Software 进行参数配置和报警设置
供电 通过 3500 系统机架背板供电 (通常为 DC 24V)
功耗 典型值约 7.7 瓦 (W)
物理尺寸 标准 3500 模块尺寸 (高约 241.3 mm,宽约 24.4 mm,深约 241.8 mm)
重量 约 0.91 kg (2.0 lbs)
工作温度 -40°C 至 +70°C (-40°F 至 +158°F)
存储温度 -40°C 至 +85°C (-40°F 至 +185°F)
湿度 95% 非冷凝
振动承受能力 设计用于承受工业环境振动,可达 2g (非工作状态)
认证 通常符合 UL, CE, CSA, RoHS 等国际认证 (具体取决于版本)
推荐应用 航改型燃气轮机 (Rolls Royce RB211, Avon; GE LM1600, LM2500, LM5000, LM6000; United Technologies GG 3, G44, FT 4, FT 8等)



主要特点和优势

老铁,咱们接着聊聊这块 Bently 3500/44M 140734-03 航改型燃气轮机振动监测器的“核心竞争力”和它能给你带来的“王牌”优势!在保护像燃气轮机这种“金贵”设备上,它可是个“定海神针”!

首先,3500/44M 最显著的特点就是它专为航改型燃气轮机优化的高精度振动监测能力。航改型燃气轮机以其高转速和紧凑结构而闻名,对振动的监测和诊断要求极高。这款模块能够精确地接收来自速度传感器和加速度计的信号,并进行复杂的信号积分、1X振动跟踪以及带通滤波等处理。这些高级处理功能使得它能够精准捕捉到与机械故障相关的微弱振动信号,如转子不平衡、不对中、轴承磨损、齿轮箱故障等,甚至能检测到早期裂纹的迹象。这种高灵敏度和高精度 (High Sensitivity and High Accuracy) 的监测,对于早期发现潜在故障 (Early Fault Detection) 至关重要,能够为维护人员提供充足的预警时间,从而大幅减少非计划停机时间 (Significantly Reduces Unplanned Downtime),避免小问题演变成大事故。

其次,这块 Bently 3500/44M 在强大的机械保护功能和可配置性方面表现出色。它不仅仅是个监测器,更是一个可靠的“守门员”。模块能够连续将监测到的振动参数与用户设定的警戒 (Alert) 和危险 (Danger) 报警限值进行实时比较。一旦超越这些限值,它能立即触发本地报警指示,并通过3500系统背板与继电器模块联动,自动执行停车保护动作 (Automatic Shutdown Protection),确保设备在故障恶化前安全停机。此外,其报警限值、时间延迟以及信号处理选项都可以通过3500 Rack Configuration Software进行灵活配置,这种高度的可定制性 (High Customizability) 意味着系统可以根据不同燃气轮机的特性和具体应用需求进行优化,满足API 670等行业标准要求 (Meets API 670 Standards),确保了机械保护策略的有效性和合规性。

最后,3500/44M 作为3500系列产品,其高可靠性、坚固耐用和易于集成也是其重要的优势。Bently Nevada产品以其工业级品质 (Industrial Grade Quality) 和长生命周期支持 (Long Lifecycle Support) 而闻名。这款模块设计上考虑了恶劣的工业环境,能够承受宽泛的温度范围、湿度和一定的振动冲击,保证在严苛条件下也能稳定工作。同时,它易于安装在标准的3500机架中,并通过背板与其他模块(如电源、TDI、继电器模块)无缝通信。这种模块化、可扩展的设计 (Modular and Scalable Design) 使得整个监测系统易于部署、维护和扩展,降低了安装和运营成本 (Reduces Installation and Operating Costs),为企业提供了一个长期稳定、高效的资产保护解决方案 (Long-term Stable and Efficient Asset Protection Solution)

应用领域

这块 Bently 3500/44M 140734-03 航改型燃气轮机振动监测器,由于其高性能、高可靠性和专业性,主要应用于那些拥有航改型燃气轮机和其他高速、精密旋转机械的关键工业领域:

  1. 电力行业 (Power Generation)
  • 独立发电商 (IPPs)公用事业公司:在燃气轮机联合循环发电厂、调峰电厂中,用于监测和保护LM系列、RB211等航改型燃气轮机。
  • 分布式发电:在偏远地区或对供电可靠性要求高的场合,航改型燃气轮机作为主用或备用电源,需要严密的振动监测。
    1. 石油和天然气行业 (Oil & Gas)
  • 天然气管道增压站:航改型燃气轮机驱动压缩机,用于长输天然气管道的增压,5140734-03确保其安全稳定运行。
  • 海上平台和FSO/FPSO:空间有限但对可靠性要求极高的海上油气生产设施,航改型燃气轮机常用于发电或驱动压缩机。
    1. 航空发动机测试 (Aero-Engine Testing):在航空发动机的生产、维修和测试基地,用于对发动机核心机进行振动特性测试和评估。
    2. 舰船推进系统 (Marine Propulsion Systems):某些高速军舰或豪华游轮可能使用航改型燃气轮机作为主推进或辅助动力,5140734-03保障其运行安全。
    3. 其他高速旋转机械 (Other High-Speed Rotating Machinery):虽然主要针对航改型燃气轮机,但其高精度的振动监测能力也适用于其他类似的高速、关键旋转设备。

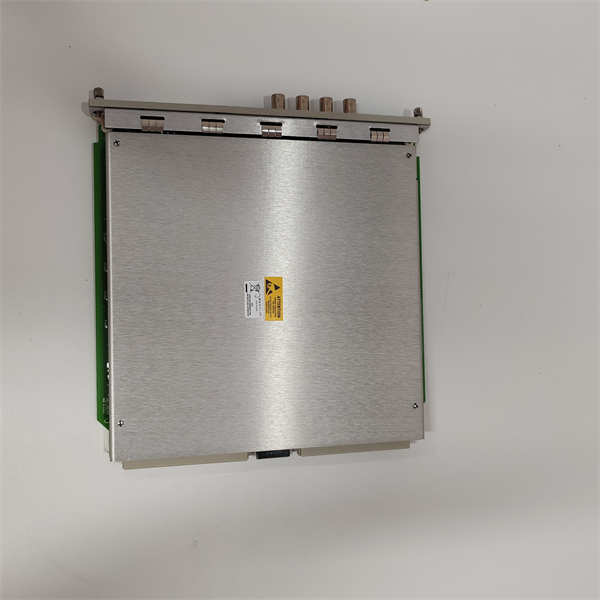

Bently 3500/44M 140734-03

Bently 3500/44M 140734-03

相关产品

Bently 3500/44M 140734-03 作为Bently Nevada 3500系列系统中的一个振动监测模块,它通常与以下类型的Bently Nevada 3500系列硬件或系统协同工作,构建完整的机械保护和状态监测解决方案:

  • 3500/05 系统机架 (System Rack):这是所有3500系列模块的物理载体和通信背板,提供电源和数据传输。
  • 3500/15 电源模块 (Power Supply):为整个3500机架及其内部所有模块提供稳定的直流电源。
  • 3500/20 或 3500/22M 瞬态数据接口 (Transient Data Interface – TDI):这是3500机架与组态软件、显示软件以及第三方DCS/SCADA系统之间主要的通信接口。
  • 3500/25 增强型键相器模块 (Enhanced Keyphasor® Module):提供转子转速(键相器)信号,对于3500/44M的1X振动跟踪和转速监测至关重要。
  • 3500/32M 四通道继电器模块 (4-Channel Relay Module)3500/33 16通道继电器模块 (16-Channel Relay Module):接收来自3500/44M的报警信号,驱动继电器输出,用于启动声光报警或执行设备联锁停车。
  • Bently Nevada 传感器 (Transducers)
  • Velomitor® 速度传感器(例如 330750系列):直接测量振动速度。
  • 加速计 (Accelerometers)(例如 330400系列):测量振动加速度。
  • Proximitor® 接近探头(如果3500/44M配置用于接近探头输入,尽管主要用于振动速度/加速度,但某些版本可能兼容):测量轴振动或轴向位置。
    • 外部接线盒/内部接线 (External Termination Blocks/Internal Terminations):将现场传感器的信号线连接到3500/44M模块。型号如 128015-XX 系列或 126599-01 (内部接线)。
    • 3500 Rack Configuration Software:用于对3500/44M模块进行参数配置、报警限值设置、过滤器选择等。
    • System 1 状态监测和诊断软件*:更高级的软件平台,用于收集、分析和诊断3500系统提供的振动数据,进行趋势分析和故障预测。
    • 相关通讯网关模块 (Communication Gateway Modules):如 3500/92 或 3500/91M EGD Communication Gateway,用于与上层控制系统(如DCS、PLC)进行数据交换。

安装与维护

安装前准备: 老铁,在你把这块 Bently 3500/44M 140734-03 航改型燃气轮机振动监测器塞进3500机架之前,咱得把规矩说在前头。首先,安全是天大的事!务必把涉及到的3500系统机架以及所有相关设备的电源统统给我切断,并且做好上锁挂牌,别让任何人误操作给送了电。接着,您得仔细检查这块 3500/44M 模块,有没有磕碰、有没有元件松动,确保它完好无损。安装环境也得挑个好地方,得是干燥、清洁、通风良好的,避免阳光直射和震动,灰尘和潮气那可是电子设备的“杀手”。操作的时候,务必佩戴防静电手套或腕带,静电对这种精密板卡是致命的。将模块对准3500机架的空闲槽位,轻柔而坚定地推进去,直到它完全卡到位,与背板连接良好。最后,参照Bently Nevada官方给的《用户手册》和《安装手册》,把所有相关的传感器线缆、通信线缆都给我接牢固了,确保每一个连接器都插紧,卡扣都到位。

维护建议: Bently 3500/44M 140734-03 这块振动监测器,那可是你航改型燃气轮机机组的“健康卫士”,要它长久稳定地干活,日常的“保养”可不能少。

  1. 环境监控与清洁: 定期检查3500机架的散热系统,确保风扇正常运转,通风口没有堵塞。机架内的温度和湿度必须保持在 3500/44M规格允许的范围内,避免过高或过低。定期对机架内部进行除尘,特别是模块表面和连接器,避免灰尘堆积影响散热和电气接触。
  2. 目视检查与连接确认: 经常性地目视检查3500/44M 模块是否有异常,比如前后面板指示灯状态是否正常(OK灯常亮,报警灯不亮)、是否有PCB变色、是否有元件异常膨胀或烧焦痕迹。同时,检查所有连接到模块的传感器线缆、接线盒连接,确保它们连接紧固,没有松动、磨损或腐蚀现象。
  3. 系统诊断与日志分析: 充分利用3500系统自带的诊断功能3500 Rack Configuration Software,以及更高级的System 1* 软件。如果系统报告有模块故障、通道故障或传感器故障,或者出现误报警、漏报警等问题,那可能就是 3500/44M出了问题。通过分析诊断日志和历史数据,可以更快地定位故障源。
  4. 传感器和线缆检查: 振动监测的准确性很大程度上取决于传感器的健康状况和线缆的完整性。定期检查振动传感器(Velomitor、加速度计)的安装是否牢固,是否有物理损伤。检查连接线缆是否有磨损、老化或绝缘破损,确保信号传输无干扰。
  5. 专业维护: 对于 3500/44M这类高精密度的机械保护模块,如果出现内部故障,切勿自行拆解或维修。这种行为不仅可能导致模块永久性损坏,还可能让你失去质保。正确的做法是,一旦确认是模块本体的问题,立刻联系我们这样的专业工业备件服务商,我们有专业的技术团队和工具,能提供更安全、高效的维修或更换服务。
