BENTLY NEVADA 3500/22M 146031-01 是Bently Nevada 3500系列机械保护系统中的瞬态数据接口 (TDI) I/O模块。它并非独立的运行模块，而是 BENTLY NEVADA 3500/22M 瞬态数据接口主模块 (例如 138607-01) 的关键配套组件，安装在主模块的背部。这款I/O模块的主要功能是为3500/22M主模块提供物理的10Base-T/100Base-TX 以太网连接接口，从而实现3500监测系统与外部上位机软件（如Bently Nevada System 1状态监测诊断软件）之间的高速数据通信。
在任何复杂的工业自动化系统中，数据的可靠传输是确保监测系统有效性的基础。BENTLY NEVADA 3500/22M 146031-01 作为连接3500系统与IT网络的桥梁，其重要性不言而喻。它确保了从各种M系列监测器（如3500/42M）收集到的稳态和瞬态动态（波形）数据，能够通过标准的以太网链路，以高效、安全的方式传输至诊断工作站。这种设计不仅保证了数据的实时性，也为远程诊断和资产管理提供了便利，极大地提升了整个3500系统的可用性和智能化水平。

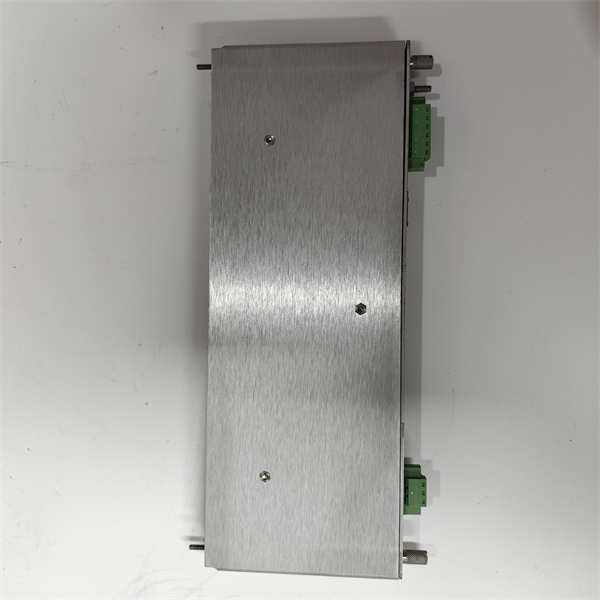

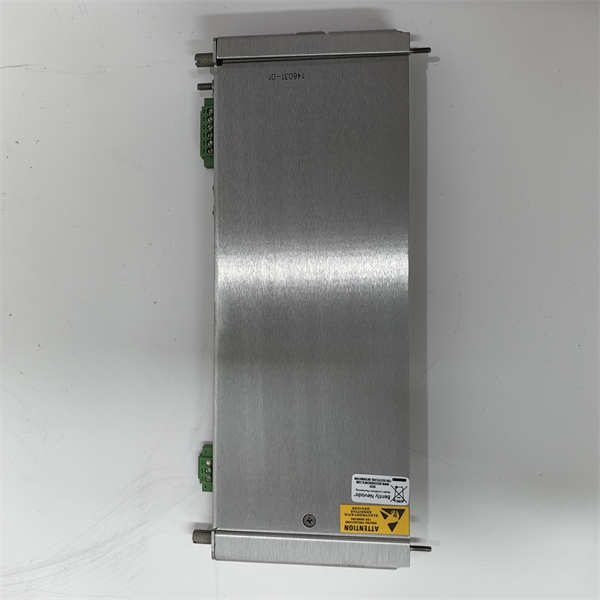

BENTLY NEVADA 3500/22M 146031-01
技术规格
主要特点和优势
BENTLY NEVADA 3500/22M 146031-01 作为Bently Nevada 3500/22M TDI模块的以太网I/O组件，其特点和优势在于为系统提供了高效、可靠且广泛兼容的数据传输能力。
标准化以太网连接： BENTLY NEVADA 3500/22M 146031-01 的核心优势是它提供了标准的10Base-T/100Base-TX以太网接口。这意味着它能够轻松集成到现有的大多数工业以太网基础设施中，无需特殊的转换设备，大大简化了系统部署和网络管理。标准的RJ-45连接器保证了安装的便捷性和连接的稳固性，为3500系统与工厂局域网（LAN）或控制网络（Control Network）之间的无缝通信奠定了基础。
高速数据传输能力： 配合 BENTLY NEVADA 3500/22M 主模块，146031-01 能够以10Mbps或100Mbps的速度传输数据。这对于需要实时监测和分析的工业应用至关重要，特别是当需要传输大量的瞬态波形数据时。高速传输确保了诊断软件（如System 1）能够及时接收到最新的机器状态信息，从而实现更快速的故障诊断和更有效的预测性维护。
工业级可靠性与环境适应性： 作为Bently Nevada产品线的一部分，BENTLY NEVADA 3500/22M 146031-01 继承了该品牌一贯的工业级坚固性。它设计用于在严苛的工业环境中运行，包括-30°C至+65°C的宽广操作温度范围和高达95%的非冷凝湿度。这种强大的环境适应性（Environmental Adaptability）确保了即使在恶劣的工厂条件下，数据通信也能保持稳定和可靠，保障了整个监测系统的持续运行。
易于安装与维护： BENTLY NEVADA 3500/22M 146031-01 作为I/O模块，设计上与主模块分离，安装在机架后部。这种模块化设计使得安装和未来的维护（如更换损坏的I/O模块）变得更加简单快捷，且通常不需要对主模块进行任何操作，从而最大程度地减少了系统的停机时间（Downtime Minimization）。
应用领域
BENTLY NEVADA 3500/22M 146031-01 作为Bently Nevada 3500/22M TDI模块的以太网通信接口，其应用领域与整个3500系统和System 1软件的覆盖范围紧密相关。它的核心作用是确保关键机械的状态数据能够可靠、高效地传输到诊断平台，从而支持各行业的预测性维护和资产管理。
在电力生产行业中，从燃煤、燃气到核电和风力发电，大型发电机组、汽轮机、风力发电机等设备的健康状况监测至关重要。BENTLY NEVADA 3500/22M 146031-01 在这些应用中，为3500系统提供了稳定的以太网数据链路，使得工程师可以在控制室甚至远程位置，通过System 1软件实时获取和分析振动、轴位移等关键数据，从而实现对机组运行状态的深度洞察，预防意外停机，确保电网的稳定运行。
在石油天然气、炼油和化工行业，大型压缩机、泵、反应器搅拌器等设备在易燃易爆、腐蚀性强的环境中持续运行。BENTLY NEVADA 3500/22M 146031-01 确保了在这些严苛条件下，高价值设备的振动和过程数据能够可靠地传输到中央监测系统。通过这些数据，操作人员和维护团队可以及时发现设备异常，避免故障蔓延，保障生产安全和连续性，降低维护成本。
此外，在冶金、造纸、水泥制造等流程工业中，大型轧机、磨机、干燥机等关键设备承受着巨大的机械负荷。BENTLY NEVADA 3500/22M 146031-01 使得这些设备的实时监测数据能够快速、准确地传递，支持工程师进行高级故障诊断，优化设备运行参数，延长设备使用寿命，从而提升整个生产线的效率和可靠性。

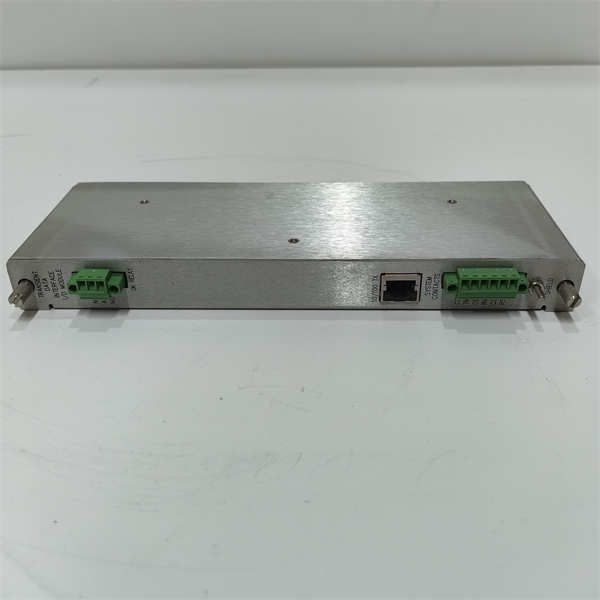

BENTLY NEVADA 3500/22M 146031-01
相关产品
BENTLY NEVADA 3500/22M 146031-01 是Bently Nevada 3500/22M TDI主模块的以太网I/O组件，因此它必然与3500系列中的其他产品紧密协作。
- BENTLY NEVADA 3500/22M 138607-01 (TDI主模块): 这是 146031-01 必须配合使用的核心模块。146031-01 作为其背板I/O模块，提供物理以太网连接。
- BENTLY NEVADA 3500/22M 146031-02 (光纤I/O模块): 这是 BENTLY NEVADA 3500/22M TDI主模块的另一种I/O选项，提供光纤以太网连接，适用于更远距离或需要更强电磁隔离的应用。
- BENTLY NEVADA 3500/05 系统机架: 3500/22M TDI主模块（连同其I/O模块 146031-01）必须安装在3500机架的指定槽位（Slot 1）。
- BENTLY NEVADA 3500/15 电源模块: 为整个3500机架（包括 BENTLY NEVADA 3500/22M 138607-01 和 146031-01）提供稳定的直流电源。
- BENTLY NEVADA 3500/42M 通用振动监测器: 这些是3500系统中的核心数据生成模块，它们将振动和轴位移数据传输给3500/22M TDI主模块，再通过 146031-01 传输出去。
- BENTLY NEVADA System 1 软件: 这是接收 BENTLY NEVADA 3500/22M 146031-01 传输数据的上位机诊断软件，用于进行高级振动分析、趋势预测和资产管理。
- BENTLY NEVADA Channel Enabling Disk: 这是一个可选的软件授权盘，用于解锁 BENTLY NEVADA 3500/22M 主模块（连同其I/O模块 146031-01）的高分辨率瞬态数据采集功能。
安装与维护
安装前准备： 安装 BENTLY NEVADA 3500/22M 146031-01 以太网I/O模块前，首先要确保已正确安装其配套的 BENTLY NEVADA 3500/22M 瞬态数据接口主模块 在3500机架的指定槽位（Slot 1）。接着，将 146031-01 模块轻轻插入到对应主模块背面的I/O插槽中，确保完全就位并与主模块的连接器对齐。请仔细核对，确保使用符合以太网标准（如CAT5e或CAT6）的优质RJ-45网线进行连接，并确保网络接口已正确配置，与System 1或其他上位机软件的IP地址、子网掩码等网络参数匹配。正确的物理连接和网络配置是确保数据流畅传输的关键。
维护建议： BENTLY NEVADA 3500/22M 146031-01 作为I/O模块，日常维护主要关注其物理连接的稳固性和通讯状态。定期检查RJ-45连接器的插拔是否牢固，避免因松动导致数据传输中断。注意网络线缆是否有物理损伤或弯折过度，这可能影响信号质量。BENTLY NEVADA 3500/22M 146031-01 模块本身通常没有用户可操作的指示灯，其状态会通过主模块 BENTLY NEVADA 3500/22M 138607-01 前面板的LED灯（如“OK”和“TX/RX”指示灯）来反映。如果通讯出现问题，首先应检查网络线缆、网络交换机和主模块的状态。由于该I/O模块支持热插拔，在必要时，可以在不中断整个3500系统运行的情况下进行模块的更换，但在此操作前务必参考Bently Nevada的官方手册，并采取适当的安全预防措施。
