BENTLY NEVADA 3500/22M (138607-01) 转速/键相监测模块 – 轴转速和超速保护核心！

描述

BENTLY NEVADA 3500/22M 138607-01 是一款用于 Bently Nevada 3500 系列机械保护系统的两通道转速/键相监测模块（Tachometer/Keyphasor Monitor）。在任何大型旋转机械（如汽轮机、燃气轮机、发电机组或大型压缩机）中，转速和轴上键相位置是最基础且最关键的参数之一。

这款 3500/22M 模块承担着以下两项核心职责：

高精度转速监测与保护： 它接收来自安装在轴承或轴上的键相盘（Keyphasor Disk）的脉冲信号，精确计算出轴的转速（RPM），并将其传输给 3500 框架的背板和数据采集系统。最重要的是，它提供独立的、高速的硬件超速保护（Overspeed Trip）功能，一旦转速超过预设的危险值，它能立即输出跳闸信号，是防止机组灾难性损坏的最后一道防线。

提供振动相位参考（Keyphasor）： 键相信号（Keyphasor Signal）是一个每转一圈只出现一次的基准脉冲。这个信号对于 3500/40M 振动监测模块等其他监测卡至关重要，它提供了相位参考点，使得系统能够准确测量出振动的相位角（Phase Angle），这是进行动平衡、诊断裂纹和不对中等高级振动分析的必要条件。

3500/22M 的型号后缀 M 代表 Monitor，表示它是一个可编程的监测器，而 138607-01 是其具体的零件号/订购号。这款模块是实现旋转机械预测性维护（Predictive Maintenance）和安全保护功能不可或缺的核心组件。

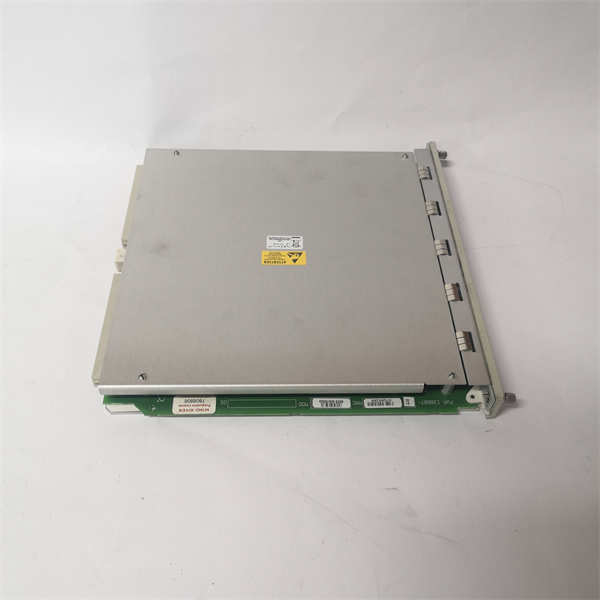

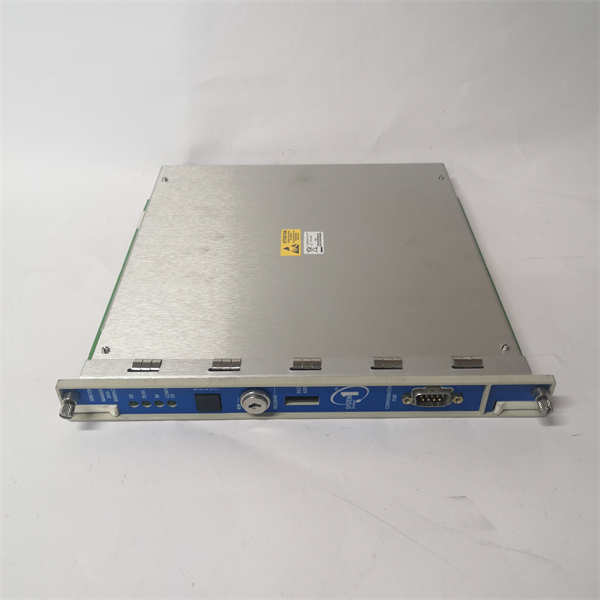

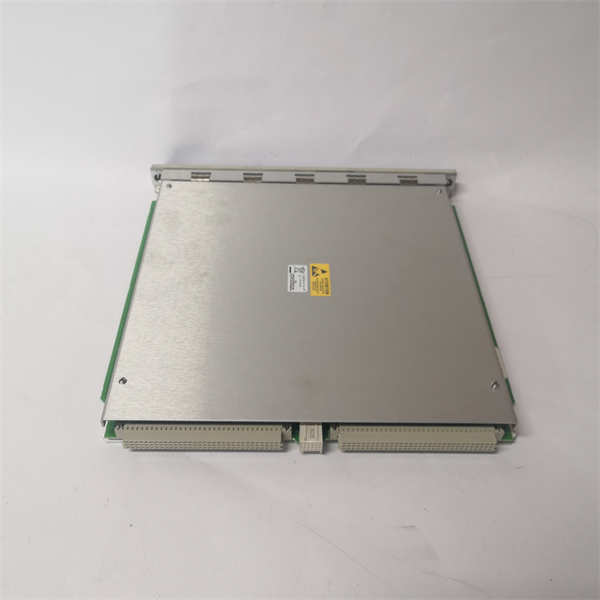

BENTLY NEVADA 3500/22M (138607-01)

主要特点和优势

BENTLY 3500/22M 138607-01 模块的强大之处在于其在高速信号处理、安全性和兼容性方面的卓越设计。

超速保护的高可靠性： 3500/22M 模块支持多达四个可编程的报警和跳闸设定点。它在硬件层面实现了高速、独立的逻辑处理，以满足 API 670 等工业标准对超速保护的严格要求。在关键应用中，该模块通常配置为冗余（Redundancy）或TMR（三重模块冗余）模式，即使用两块或三块 3500/22M 模块进行投票表决（Voting），确保**误跳闸（Nuisance Trip）和漏跳闸（Missed Trip）**的风险被降到最低。

多种输入兼容性与高精度： 138607-01 模块可以灵活地接收多种工业标准的速度传感器信号，包括：

电涡流传感器（Proximity Probes）：用于监测轴上键相齿轮或键槽。

磁阻式传感器（Magnetic Pickups）：用于监测带磁性的齿轮。

速度信号的输入范围宽广，能够精准地捕捉从零速到超高速的转速变化，支持反向旋转监测。

内置先进诊断功能： 作为 3500 系列的一部分，3500/22M 模块具有强大的自诊断功能。它可以实时监测传感器和线路的状态，包括传感器故障、开路、短路、信号损失等。一旦检测到问题，它会立即发出“OK” 警报，通知操作员进行维护，防止由于测量链路失效而导致的保护功能缺失。

关键相位参考输出： 3500/22M 不仅自身进行超速监测，它还负责将键相信号标准化和整形后，通过 3500 机架的背板，广播给所有需要的振动监测模块（如 3500/40M），成为整个振动诊断系统的时间基准。没有这个键相参考，许多高级振动分析都无法进行。

The BENTLY NEVADA 3500/22M 138607-01 is a dual-channel Tachometer/Keyphasor Monitor and a critical safety component within the 3500 Machinery Protection System. Its primary technical strength lies in its High-Speed Signal Processing capabilities, which enable Accurate RPM Calculation and, most critically, Dedicated Hardware Overspeed Trip Protection. This module is designed to meet stringent industry standards (like API 670) by providing up to four programmable setpoints for alarms and emergency shutdown.

The 3500/22M is essential for advanced diagnostics as it conditions and outputs the Keyphasor signal—a once-per-revolution reference—to all other vibration monitoring modules in the rack, forming the Time Base necessary for accurate Phase Angle measurement and complex vibration analysis (e.g., balance and shaft crack diagnosis). Furthermore, it is engineered for High Availability, supporting TMR (Triple Modular Redundancy) configuration to eliminate the risk of both nuisance and missed trips through sophisticated voting logic and continuous Self-Diagnostics on the sensor-to-module signal path.

3500/22M 138607-01 技术规格

参数名称	参数值
产品型号	3500/22M
制造商	Bently Nevada (本特利内华达)
产品类型	转速/键相监测模块 (Tachometer/Keyphasor Monitor)
零件编号	138607-01
通道数	2 个独立输入通道
输入类型	电涡流传感器, 磁阻式传感器
核心功能	轴转速测量、零速检测、超速跳闸保护、键相参考输出
可编程点	4 个报警/跳闸设定点（可独立编程）
冗余支持	支持冗余和 TMR (三重冗余) 配置
兼容平台	Bently Nevada 3500 系列机架
数据通信	通过 3500 背板与系统通信
诊断功能	传感器故障、信号丢失、短路诊断

应用领域

BENTLY NEVADA 3500/22M 138607-01 的应用领域集中在所有对转速监测精度和超速安全保护有严格要求的关键旋转机械。

发电行业：

燃气轮机和蒸汽轮机： 对轴转速进行连续监测，为调速系统提供反馈，并作为紧急超速保护的唯一信号源。

发电机和水轮机： 监测转速，辅助进行并网同步和负载调节。

石油和天然气：

大型压缩机和泵组： 监测驱动机和压缩机轴的转速，特别是防止超速，这在高速离心压缩机中尤为重要。

管道增压站： 用于监测气体压缩机组的关键转速参数。

流程工业：

高速电机和齿轮箱： 在石化、冶金等行业，用于监测重要的传动轴转速，提供安全保护和状态信息。

安装与维护

安装前准备:安装 BENTLY NEVADA 3500/22M 138607-01 模块需要遵循 Bently Nevada 的标准流程。首先，确保 3500 机架已断电。将 3500/22M 模块插入机架的指定槽位（槽位分配对冗余配置很重要）。关键在于接线：来自现场键相传感器的信号线必须连接到模块的对应接线端子上，同时，由于是高频信号，屏蔽层（Shielding）的正确接地至关重要，以确保信号质量和抗干扰能力。

维护建议: 3500/22M 的维护核心在于校准和链路完整性检查。

传感器间隙检查： 定期检查现场电涡流传感器探头与键相盘之间的气隙（Air Gap）是否在规格范围内，这是影响信号幅度和精度的主要因素。

信号质量检查： 使用示波器或 3500/92 网关上的诊断工具，检查键相信号的波形质量，确保脉冲清晰、无抖动、幅值稳定。

超速校验： 定期进行超速跳闸功能测试，这是保证保护系统功能完好的必要步骤，通常在机组停机或大修时进行。

模块更换： 如果系统报告 3500/22M 138607-01 故障，应在保证安全的前提下，严格遵循热插拔（Hot Swap）流程进行更换（如果机架允许）。
