BENTLY NEVADA 3500/22M 138607-01 振动监测模块 – 精准监控设备状态，保障工业系统稳定！

描述

BENTLY NEVADA 3500/22M 138607-01 是Bently Nevada 3500系列机械保护系统中的核心瞬态数据接口模块 (Transient Data Interface, TDI)。这款模块在3500系统中的定位至关重要，它不仅仅是一个简单的通讯网关，更是一个集成了机架接口模块（RIM）与高速数据采集处理器的多功能组件。它负责在Bently Nevada 3500监测机架和外部宿主软件（如System 1）之间建立起一道高速、可靠的桥梁，从而实现对机器健康状况的全面监控与深度诊断。

BENTLY NEVADA 3500/22M 138607-01 的核心价值在于它能够实时、连续地收集并处理来自3500监测模块的稳态数据（如当前振动值、温度值）和关键的瞬态动态数据（如机器启动、停机或负荷变化时的波形数据）。这些瞬态数据对于诊断早期故障模式、评估机器在动态过程中的性能至关重要。通过以太网或光纤链路，138607-01 将这些高保真数据高速传输至System 1软件，为工程师提供进行高级振动分析、趋势预测和故障根源分析所需的一切信息，确保工厂关键旋转设备的稳定与安全运行。

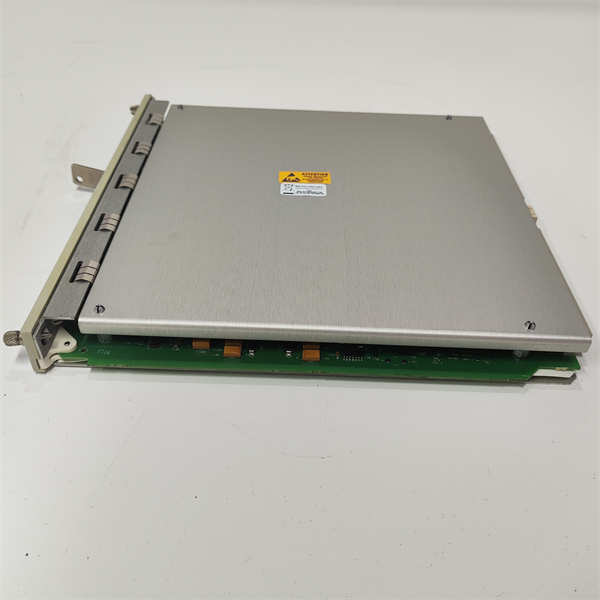

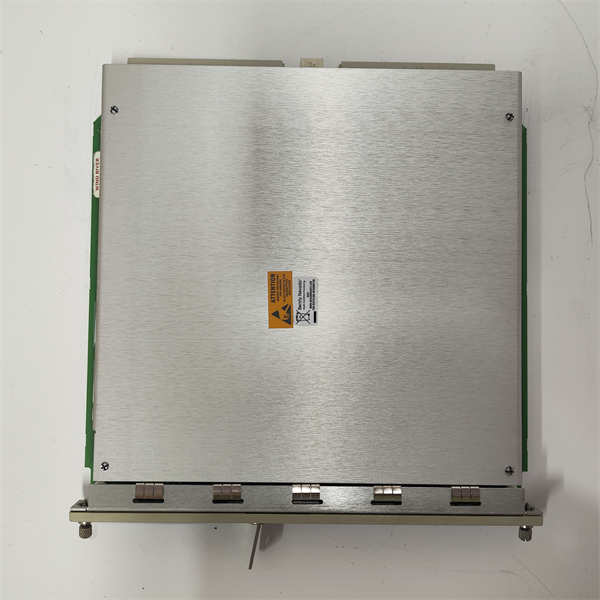

BENTLY NEVADA 3500/22M 138607-01

技术规格

参数名称	参数值
产品型号	BENTLY NEVADA 3500/22M 138607-01
制造商	Bently Nevada (Baker Hughes)
产品类型	瞬态数据接口模块 (TDI) / 机架接口模块 (RIM)
功能	3500系统与上位机软件接口，数据采集处理
槽位占用	1个全高前置槽位 (通常为Slot 1)
功耗	10.5 瓦 (W)
前面板通讯接口	RS232 串口 (最高115.2 kbaud), USB 端口 (用于本地配置)
I/O通讯接口	以太网 (10/100 Base-TX, RJ-45) 或光纤 (100 Base-FX, MT-RJ) (通过I/O模块)
支持协议	BN主机协议, BN TDI协议 (以太网 TCP/IP)
数据采集能力	稳态数据 (标准), 动态与高分辨率瞬态数据 (需可选的通道启用盘)
工作温度	-30°C 至 +65°C
湿度	95%, 非冷凝
主模块尺寸 (高x宽x深)	约 243.1 mm x 24.4 mm x 241.8 mm
重量	约 0.82 kg

主要特点和优势

BENTLY NEVADA 3500/22M 138607-01 作为Bently Nevada 3500系统中的核心智能组件，其设计理念和功能特性都旨在提供卓越的机器状态监测与诊断能力。

核心数据采集与集成： BENTLY NEVADA 3500/22M 138607-01 最显著的优势在于它将机架接口模块（RIM）和高级数据采集处理器的功能集于一身。这意味着一个模块即可完成3500系统内部所有监测数据的汇总、初步处理，并通过高速通道传输给外部诊断软件。这种高度集成化（Highly Integrated）的设计，不仅简化了系统架构，减少了潜在的故障点，也大幅提升了数据流的效率和可靠性。

高保真瞬态数据捕获：区别于传统监测系统仅能获取稳态数据，BENTLY NEVADA 3500/22M 138607-01 尤其擅长捕获机器在启动、停机、加速、减速或负荷瞬变等动态过程中的高分辨率瞬态数据。这些短暂而复杂的事件往往蕴藏着机器潜在故障的最早信号，例如转子裂纹、喘振或共振等。通过配备可选的通道启用盘（Channel Enabling Disk），BENTLY NEVADA 3500/22M 138607-01 能够提供连续的、毫秒级精度的波形数据，为工程师进行详细的瞬态分析（Transient Analysis）提供了不可或缺的支撑。

高速以太网通讯：为了应对庞大的数据量，特别是高分辨率瞬态数据的传输需求，BENTLY NEVADA 3500/22M 138607-01 提供了10/100 Base-TX以太网接口，并可选配光纤接口（100 Base-FX），确保数据能够快速、可靠地传输到Bently Nevada的System 1软件。这种高速通讯能力（High-Speed Communication）是实现高级振动诊断和预测性维护的基础，它允许用户在短时间内获取并分析大量数据，做出及时、准确的决策。

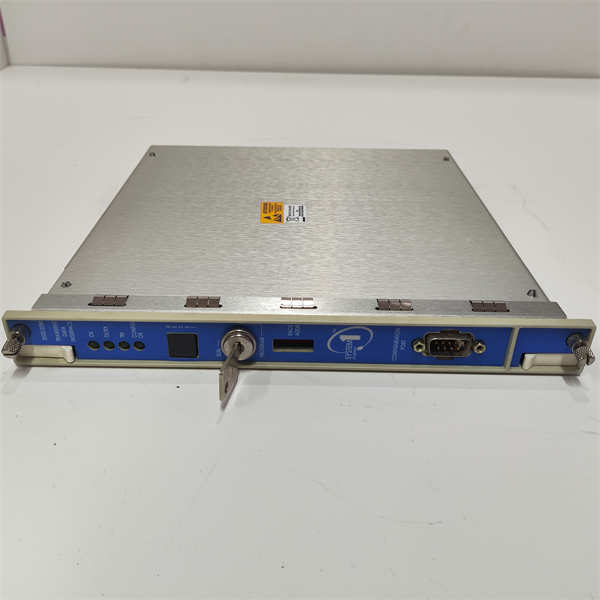

系统配置与安全管理：模块前面板的钥匙锁开关（Keylock Switch）和软件层面的密码保护功能，提供了严密的安全保障。这允许操作人员在“运行”模式下锁定系统配置，防止未经授权的更改；而在“编程”模式下，则可以进行安全的配置调整。这种双重安全机制（Dual-Layer Security）对于保障关键机械保护系统的设置完整性至关重要。此外，对于三重模块冗余（TMR）应用，3500/22M 的特定版本还具备模块间比较功能，进一步增强了系统的可靠性。

应用领域

BENTLY NEVADA 3500/22M 138607-01 作为Bently Nevada 3500系列系统的核心接口与数据采集模块，其应用领域广泛而关键，主要集中在对旋转机械可靠性、安全性和诊断深度有极高要求的重工业部门。它的核心价值在于能够捕获并传输关键的瞬态数据，从而实现更早期、更精确的故障预测。

在电力生产行业中，大型汽轮机、燃气轮机和发电机组的启动、停机和并网过程都是瞬态事件，往往伴随着复杂的振动行为。BENTLY NEVADA 3500/22M 138607-01 能够精确捕获这些动态数据，使电厂工程师能够分析轴系共振、不平衡量变化或轴承摩损等早期迹象，从而优化运行策略，避免非计划停机，确保电网稳定运行。

在石油天然气和石化工业领域，各种大型压缩机、泵和管道输送设备在加卸载、启停过程中的动态性能至关重要。例如，对离心式压缩机的喘振（Surge）特性进行精确评估，或对往复式压缩机的活塞杆位移进行瞬态监测，都离不开 BENTLY NEVADA 3500/22M 138607-01 提供的实时、高分辨率数据。这使得工程师能够及时发现并解决潜在的机械问题，保障生产连续性和人员安全。

此外，在冶金、造纸、水泥等流程工业中，大型风机、泵和齿轮箱等设备的运行状态复杂，需要深入的振动分析。BENTLY NEVADA 3500/22M 138607-01 的瞬态数据采集能力，使得企业能够对这些关键设备的健康状况进行更精细的评估，从而实施更精准的预测性维护策略，降低维护成本，延长设备寿命。可以说，只要是对旋转机械的健康状况有着极致追求的工业现场，BENTLY NEVADA 3500/22M 138607-01 都是不可或缺的诊断利器。

安装与维护

安装前准备：在安装 BENTLY NEVADA 3500/22M 138607-01 瞬态数据接口模块之前，您需要仔细查阅Bently Nevada 3500系统手册中关于模块安装和系统配置的详细说明。请确保您已准备好正确的I/O模块（例如以太网或光纤类型），并将其正确安装在 BENTLY NEVADA 3500/22M 138607-01 主模块背后的I/O插槽中。此模块必须安装在3500机架的第一个槽位（Slot 1），紧邻电源模块，这是其通讯功能正常运行的必要条件。同时，确保电源模块（如 BENTLY NEVADA 3500/15）已正确安装并提供稳定供电。网络连接（无论是以太网线缆还是光纤）的质量至关重要，务必按照工业布线标准进行敷设和连接，以避免信号干扰和数据丢失。

维护建议： BENTLY NEVADA 3500/22M 138607-01 的日常维护主要集中在对其状态指示灯的观察和系统诊断信息的监控。模块前面板的“OK”绿色LED指示灯应常亮，表示模块运行正常；“TX/RX”指示灯会根据通讯活动闪烁。如果出现“NOT OK”或其他异常指示，则需要进一步排查故障。该模块支持热插拔功能，在系统配置为电源冗余的情况下，通常可以在不中断机架内其他模块运行的情况下进行更换，这大大简化了维护流程并降低了停机风险。通过System 1软件，您可以定期查看3500系统的诊断日志，这有助于发现并解决潜在的通讯问题或模块异常。保持机架内部清洁，确保良好的散热条件，对于延长包括 BENTLY NEVADA 3500/22M 138607-01 在内的所有电子模块的使用寿命至关重要。
