BENTLY NEVADA 3500/15 125840-02 是Bently Nevada 3500系列机械保护和状态监测系统的关键组件——一个电源模块及其配套的低压交流电源输入模块 (PIM)。在3500系统中，3500/15 电源模块负责将外部输入的交流 (AC) 或直流 (DC) 电源转换为系统其他模块所需的稳定直流电压，确保整个监测系统能够持续、可靠地运行。
此特定配置的BENTLY NEVADA 3500/15 125840-02 指的是3500/15 电源模块，它与型号为125840-02 的低压交流电源输入模块 (Low Voltage AC Power Input Module, PIM) 配合使用。这意味着该电源系统设计用于接受85至132 Vac rms（标称110 Vac）的交流输入电压。每个3500机架可以安装一个或两个3500/15 电源模块，以提供冗余电源配置，从而在主电源故障时无缝切换到备用电源，极大提高了系统的可靠性和可用性，特别适用于对机器停机时间零容忍的关键应用。

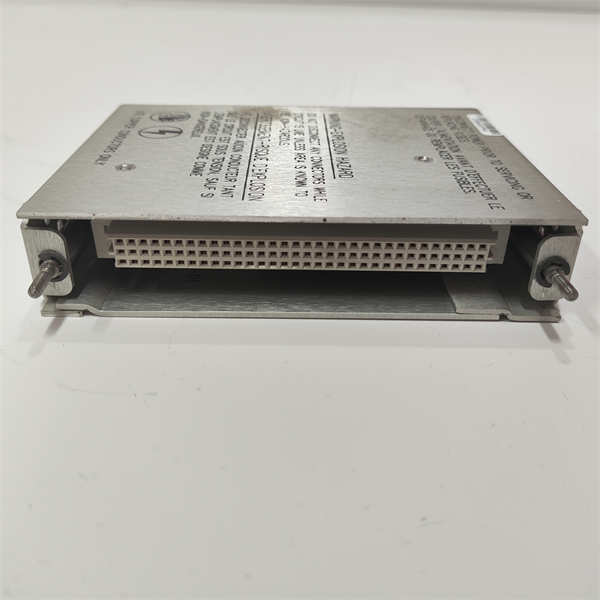

BENTLY NEVADA 3500/15 125840-02
技术规格
主要特点和优势
BENTLY NEVADA 3500/15 125840-02 电源模块作为Bently Nevada 3500机械保护系统的关键组成部分，具有以下显著特点和优势：
- 高可靠性供电： 3500/15 电源模块经过工业级设计，能够将低压交流输入稳定转换为3500系统所需的直流电源，确保系统在宽广的工业环境下稳定运行。
- 冗余电源配置： 3500机架支持安装两个3500/15 电源模块，实现1+1冗余。这意味着即使一个电源模块发生故障，另一个模块也能立即无缝接管供电，从而最大限度地提高系统可用性，避免因电源中断导致的关键机器停机。
- 宽输入电压兼容性： 125840-02 PIM专门设计用于接收85至132 Vac rms的低压交流输入，使其适用于全球范围内常见的110 Vac电源系统，提供广泛的适用性。
- 自诊断功能： 3500/15 电源模块具有自监控功能，通过前面板的”Supply OK”绿色LED指示灯，操作人员可以快速确认电源模块是否正常工作，简化了日常维护和故障诊断。
- 紧凑型半高设计： 电源模块采用半高设计，安装在机架左侧的专用槽位，有效利用了机架空间，同时保持了系统的模块化和紧凑性。
- 易于安装和更换： 电源模块支持热插拔（在存在冗余电源的情况下），可以在不中断系统运行的情况下进行更换，大大简化了维护过程。
- 符合行业标准： 3500/15 电源模块的设计符合或超越API 670等行业标准的要求，确保为关键旋转机械提供最高水平的保护和监测能力。
应用领域
BENTLY NEVADA 3500/15 125840-02 电源模块作为Bently Nevada 3500机械保护和状态监测系统的核心电源组件，其应用范围与整个3500系统紧密相关，广泛应用于需要连续、在线监测和保护关键旋转机械的工业领域，特别是那些依赖110 Vac低压交流电源的场所：
- 石油和天然气工业： 监测和保护燃气轮机、蒸汽轮机、压缩机、泵、发电机组等关键设备。
- 电力生产： 火力发电厂、核电站、水电站中的汽轮发电机组、水泵、风机等。
- 化工和石化工业： 反应釜、裂解炉、泵、压缩机、风机等过程设备。
- 冶金工业： 轧钢机、鼓风机、氧压机等。
- 纸浆和造纸工业： 烘缸、压榨机、泵等。
- 水泥工业： 回转窑、磨机、风机等。
- 通用机械制造： 大型工业风机、泵、齿轮箱、冷却塔等所有需要连续振动、位移、温度监测的设备。
相关产品
BENTLY NEVADA 3500/15 125840-02 电源模块是Bently Nevada 3500系统的必备组件之一，要构成一个完整的监测系统，还需要以下关键组件：
- 3500/05 系统机架 (System Rack)： 承载所有3500模块的物理框架，提供机械支撑和内部通信背板。
- 3500/22M (或 3500/20) 机架接口模块 (TDI/RIM)： 每个机架必需一个，作为3500系统与配置软件和数据采集软件之间的主要通信接口。
- 各类3500监测模块： 包括3500/42M (临近/地震监测器)、3500/50M (转速表模块)、3500/60M/61 (温度监测器) 等，用于采集和处理机器健康数据。
- I/O 模块： 与各个监测模块配套使用，连接现场传感器信号到监测模块。
- System 1 软件： Bently Nevada的旗舰状态监测和诊断软件，用于数据采集、趋势分析、报警管理和高级诊断。
- 传感器和变送器： 如Proximitor® 传感器、Velomitor® 速度传感器、加速度计、RTD、热电偶等，用于采集机器运行参数。
- 现场接线端子模块 (Terminal Blocks)： 用于连接现场传感器线缆到I/O模块。

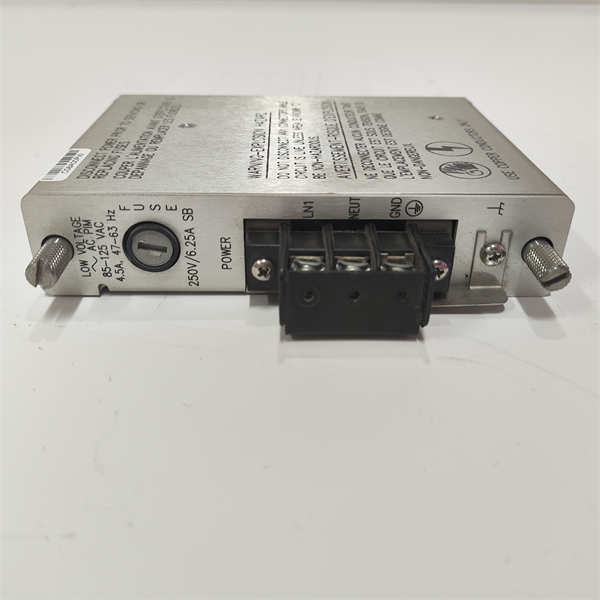

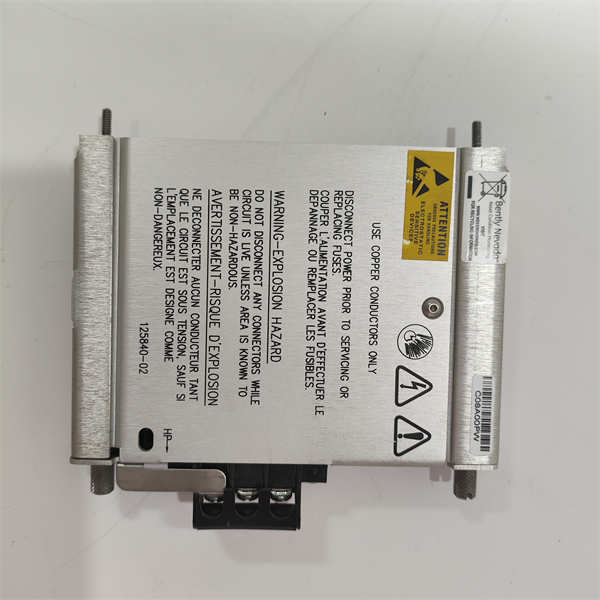

BENTLY NEVADA 3500/15 125840-02
安装与维护
安装前准备： BENTLY NEVADA 3500/15 125840-02 电源模块的安装必须由经过Bently Nevada认证或授权且熟悉工业电气系统和机械保护系统的专业人员进行。在进行任何安装工作之前，务必确保3500系统机架的外部电源已完全断开，并严格执行锁定/挂牌 (LOTO) 程序，以防止意外通电。查阅Bently Nevada官方提供的3500系统安装和维护手册，了解详细的安装步骤、接线图、环境要求和安全注意事项。确保机架已正确安装在通风良好、无腐蚀性气体、无剧烈振动且温度湿度适宜的环境中。
安装步骤：
- 电源模块安装： 将3500/15 电源模块滑入3500机架最左侧的专用半高槽位。如果配置冗余电源，将第二个电源模块安装在紧邻的另一个半高槽位。
- PIM模块安装： 将125840-02 低压交流电源输入模块 (PIM) 插入到相应3500/15 电源模块背后的指定位置，确保连接牢固。
- 电源接线： 按照PIM模块和手册上的指示，正确连接外部的85-132 Vac rms低压交流电源线到PIM的接线端子。务必确保所有接线牢固，无短路，并进行正确的接地。
- 上电检查： 完成所有接线后，合上电源，观察3500/15 电源模块前面板上的”Supply OK”绿色LED指示灯是否亮起，表示电源模块正常运行。
维护建议： BENTLY NEVADA 3500/15 125840-02 电源模块通常设计为高可靠性且低维护量。日常维护主要包括：
- 目视检查： 定期检查模块是否有物理损伤、过热迹象或异常指示灯亮起。确保PIM的接线端子无松动或腐蚀。
- 清洁： 清洁模块表面和通风口，清除灰尘和污染物，但避免使用腐蚀性清洁剂。
- 冗余检查： 如果系统配置了冗余电源，应定期检查两个电源模块是否都处于”OK”状态，并模拟一个电源故障，验证另一个电源模块能否正常接管供电。
- 熔断器检查： 如果”Supply OK”灯不亮或系统无法上电，检查PIM模块上的熔断器是否正常（过压可能导致熔断器断开，需要更换）。
- 环境监控： 确保机架所在的环境温度和湿度在规定范围内。
- 模块更换： 如果电源模块出现故障，通常需要进行整体更换。在更换时，如果系统配置了冗余电源，可以在线进行更换，以避免系统停机。
产品保障
我们对BENTLY NEVADA 3500/15 125840-02 电源模块的卓越品质和可靠性提供坚实保障。
