Bently Nevada 135613-02 | 3500系统继电器输出模块 | 停产备件风险分析

Description

关键技术规格

o产品型号: 135613-02
o制造商: Bently Nevada (Baker Hughes)
o所属系统: 3500 框架式状态监测与保护系统
o安装位置: 插入 3500 机架任意 I/O 槽位（需配合 3500/05 电源和 3500/15 继电器模块接口）
o输出通道数: 4路独立继电器输出
o继电器类型: Form C（SPDT），密封干接点
o触点容量: 2 A @ 30 VDC / 1 A @ 125 VAC（阻性负载）
o响应时间: < 10 ms（从报警条件满足到触点动作）
o隔离方式: 光电隔离（输入逻辑侧与现场输出侧）
o诊断功能: 支持模块级 OK 状态上报至 3500/10 接口模块
o工作温度: 0°C 至 +65°C
o认证: CSA, CE, ATEX（依具体版本而定）

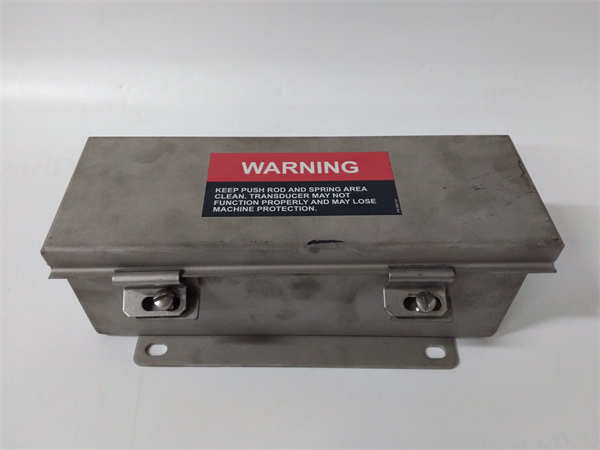

Bently Nevada 135613-02

系统定位与停机影响

135613-02 模块通常部署在电厂汽轮机、压缩机站或大型风机的 3500 保护系统中，作为振动、轴位移、转速等监测卡（如 3500/42、3500/15）的报警执行终端。每个继电器输出可连接至 ESD 系统、主电机跳闸回路或声光报警器。

若该模块失效（如继电器粘连、线圈开路或逻辑锁死），即使监测卡检测到严重故障（如轴承振动超限），也无法发出跳闸指令。这将导致保护系统“有眼无手”，使旋转设备在危险状态下继续运行，极可能引发轴瓦烧毁、转子断裂甚至 catastrophic failure（灾难性故障）。在 API 670 合规要求下，此类失效还可能导致工厂安全评级下降或保险拒赔。

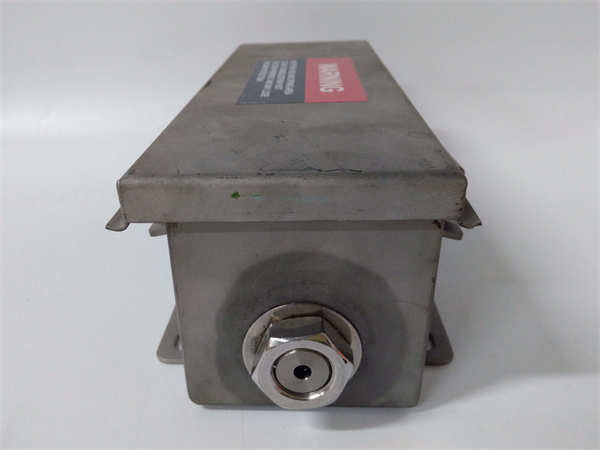

Bently Nevada 135613-02

可靠性分析与常见故障点

尽管 135613-02 设计可靠，但长期服役后仍暴露以下问题：

• 继电器触点粘连或氧化：频繁动作或切换感性负载（如电磁阀）导致触点电弧烧蚀，造成常闭触点无法断开或常开触点接触电阻增大。
• 光电耦合器老化：输入侧光耦因长期通电衰减，导致驱动电流不足，继电器无法可靠吸合。
• PCB焊点疲劳：在振动环境中，继电器本体与 PCB 连接处易出现微裂纹，表现为间歇性输出失效。
• 配置丢失（罕见）：早期版本依赖跳线设置通道模式，跳线松动可能导致输出逻辑错误。

设计上的局限在于：无通道级诊断、触点容量较小、不支持在线测试。这些在当年符合成本约束，但在今天成为维护盲区。

维保建议：

• 每年进行继电器动作测试（使用 3500 Rack Utility 软件强制触发）
• 测量触点接触电阻（应 < 100 mΩ）
• 避免直接驱动大功率电磁阀，建议通过中间继电器隔离
• 记录每次报警触发时的输出状态日志，用于趋势分析
