Bently Nevada 125720-01 I/O 模块 – 高速数据采集，保障透平机械保护！

描述

BENTLY 125720-01：这款 Bently Nevada 出品的 3500/42M 监测卡 I/O 模块，是振动监测系统的“信号汇集点”！它专职接收、缓冲和输出来自现场电涡流传感器或速度计的原始信号，并直接连接到前端的 3500/42M 监测模块。3500/42M 是整个机械保护系统中最常使用的“主力卡”，负责将轴振动（Shaft Vibration）、轴位移（Shaft Position）等关键参数转化为保护和诊断数据。而 BENTLY 125720-01 就是这块监测卡（Monitor Module）的后部物理接口，是传感器信号进入 3500 系统的第一道关卡。

这款 I/O 模块的意义在于连接的可靠性和标准化。它将复杂的现场多股屏蔽电缆（Multi-core Shielded Cable）连接，通过一个统一的背板接口，与前端的 3500/42M 模块相连。这极大地简化了安装和维护工作，因为工程师在更换故障的 3500/42M 监测卡时，只需要热插拔（Hot Swap）前端卡件，而无需断开或重新连接后部的现场接线。BENTLY 125720-01 的型号 125720-01 确保了其与特定版本的 3500/42M 监测卡的精确匹配，通常它具备 4 个通道的传感器输入能力，能够处理例如轴振动、轴向位移（Axial Position）和壳体振动（Casing Vibration）等多种信号类型。它的设计必须满足严苛的工业环境要求，确保信号在从现场到监测卡的过程中，干扰（Interference）最小，信号衰减（Signal Attenuation）可控。

主要特点和优势

信号接入的标准化和简化：

BENTLY 125720-01 采用标准的端子块设计，清晰地定义了每根传感器电缆的电源、信号和接地（Power, Signal, Ground）连接点，极大地简化了现场布线（Field Wiring）工作，减少了接线错误的可能性。这种设计对于大型项目和远程站点来说，意味着更高的安装效率（Installation Efficiency）和更低的维护成本（Maintenance Cost）。通过将现场信号集中在 BENTLY 125720-01 上，也使得信号诊断和故障排查（Troubleshooting）变得更加直观。

高可靠性的信号传输链路：

I/O 模块虽然是辅助单元，但其质量直接影响测量精度。BENTLY 125720-01 采用工业级连接器和 PCB 板设计，确保在振动和温度变化较大的工业环境中，信号连接依然稳固可靠。它提供了必要的屏蔽和隔离措施，有效抑制了电磁干扰（Electromagnetic Interference, EMI）和射频干扰（Radio Frequency Interference, RFI）对微伏级（Microvolt Level）传感器信号的影响，保障了 3500/42M 模块能够接收到纯净、高保真（High-Fidelity）的原始数据，这是进行准确转子动力学分析的基础。

增强的系统可维护性：

BENTLY 125720-01 的后置 I/O 设计是 3500 平台架构的一个关键优势。它实现了输入/输出（I/O）与处理单元（Processor Unit）的分离。这意味着在需要更换前端 3500/42M 监测卡时，无需断开现场电缆，只需将新卡插入即可，实现了热插拔的无缝衔接。这种设计最大化了系统可维护性（System Maintainability），尤其是在关键机械不允许停机的场景下，BENTLY 125720-01 的作用无可替代，因为它确保了平均修复时间（Mean Time To Repair, MTTR）可以缩短到分钟级别。

多功能和兼容性：

作为 3500/42M 的配套 I/O，BENTLY 125720-01 完美兼容 Bently Nevada 的全系列 3300 XL 电涡流传感器，以及其他振动和速度传感器。它可以支持多种监测模式，包括径向振动（Radial Vibration）、推力位置（Thrust Position）以及加速度（Acceleration）等信号的接入，满足了关键透平机械全面监测的需求。

English Technical Overview:

The BENTLY 125720-01 is the dedicated rear I/O Module for the Bently Nevada 3500/42M Proximitor/Seismic Monitor, serving as the essential physical interface between the field sensors and the central monitoring card. Its primary purpose is to provide a standardized, highly reliable connection point for multiple channels of shielded sensor cables, facilitating the precise input of raw data from proximity probes, velocity sensors, and accelerometers into the 3500 protection system.

This I/O module is engineered to preserve signal integrity under harsh industrial conditions. It features robust terminal blocks and optimized PCB routing to minimize EMI/RFI susceptibility and cross-talk, which is critical for accurate measurement of sub-millivolt vibration and displacement signals. The design of the BENTLY 125720-01 is key to the 3500 system’s inherent hot-swap capability, allowing maintenance personnel to replace the front-end 3500/42M processing card without disconnecting any field wiring. This separation of I/O from the processing logic drastically reduces Mean Time To Repair (MTTR) and significantly enhances the overall system availability (System Availability) of critical rotating machinery assets globally.

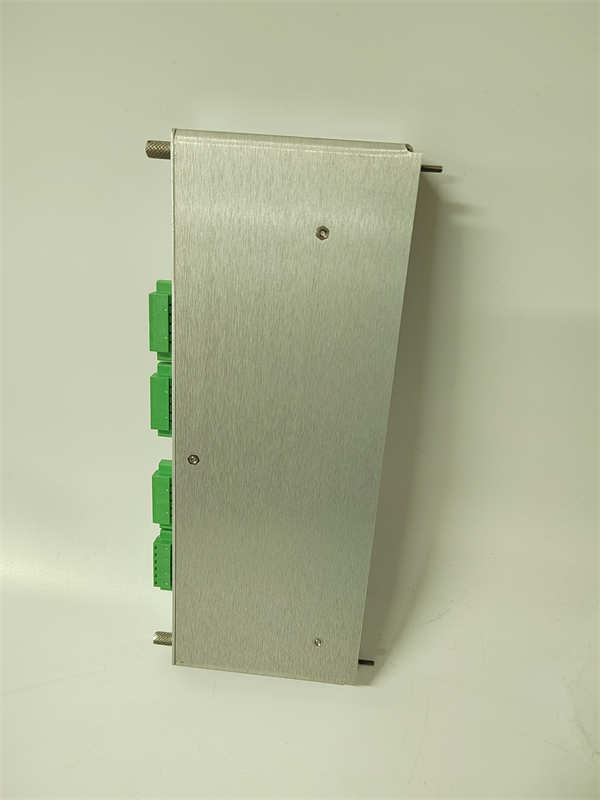

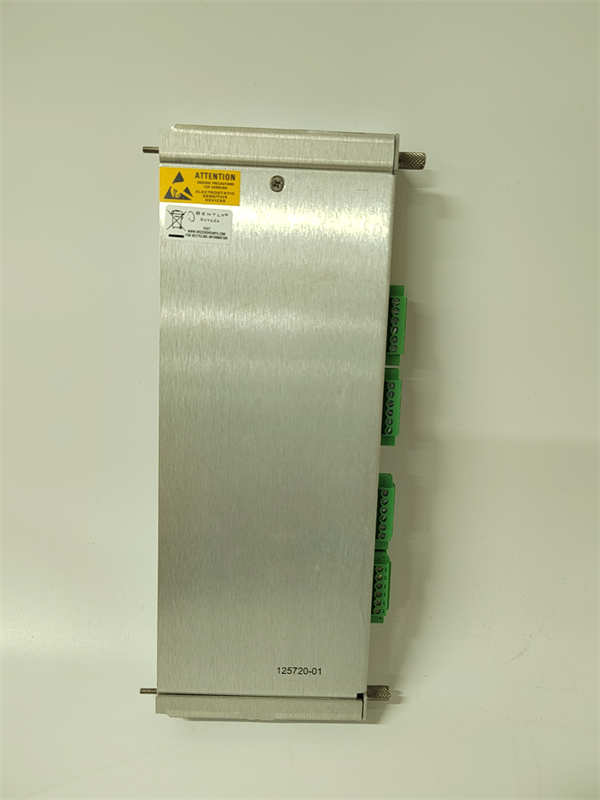

BENTLY 125720-01

BENTLY 125720-01 技术规格

应用领域

BENTLY 125720-01 作为 3500/42M 的“信号转换站”，其应用领域涵盖所有需要对关键旋转机械进行高精度振动和位移监测的工业场景。

电力生成行业：在大型燃气轮机、蒸汽轮机和发电机组中，BENTLY 125720-01 是轴振动和轴位移传感器信号的必经之路。它确保了来自径向轴振动探头和推力轴位移探头的信号能够准确无误地传输给监测卡，用于实时评估轴承健康（Bearing Health）和转子-定子间隙（Rotor-Stator Clearance），这是防止机组发生灾难性故障的关键。

石油天然气和炼化：在高速离心式压缩机、大型泵和膨胀机中，BENTLY 125720-01 负责连接多个电涡流探头，用于监测轴心轨迹和相对振动。其可靠的连接质量是诊断**油膜涡动（Oil Whirl）、喘振（Surge）等复杂转子动力学问题，并执行紧急停机联锁（Emergency Trip Interlocks）**的基础。

工业制造与冶金：在空分设备、高炉鼓风机以及其他关键辅助设备中，BENTLY 125720-01 提供了可靠的接口，使得这些设备能够被纳入到中央机械保护系统中。它使得现场振动信号的接入变得标准化，简化了对大量分散监测点的管理和维护。

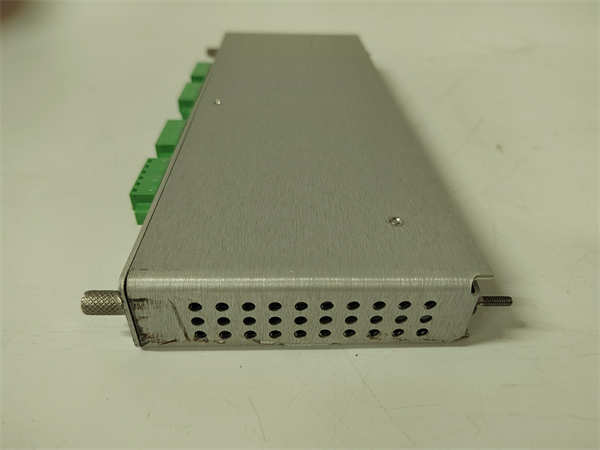

BENTLY 125720-01

相关产品

BENTLY 125720-01 模块是 3500/42M 监测模块的后部接口，必须与其配套使用，它也兼容其他 3500 模块：

BENTLY 3500/42M：前端监测模块，是信号的处理和逻辑判断单元，与 125720-01 组对使用。

BENTLY 3500/40M：通用监测模块，也可以使用类似的 I/O 模块，但型号编码可能不同。

BENTLY 3500/20：机架电源模块，为整个 3500 机架供电。

BENTLY 125720-02：同系列 I/O 模块的另一个版本，可能在接线端子类型或抗干扰设计上有所差异。

BENTLY 330180-XX-XX：3300 XL 系列电涡流探头，是 125720-01 的信号输入来源。

BENTLY 3500/15：主控模块（System Status Monitor），负责对 125720-01 状态进行报告和诊断。

安装与维护

安装前准备：安装 BENTLY 125720-01 I/O 模块时，必须确保 3500 机架已正确上电，并且前端 3500/42M 监测模块已移除。BENTLY 125720-01 必须精确地安装到 3500 机架背板的正确位置，以确保其连接器与背板上的对应引脚紧密接触。现场传感器电缆的接线必须严格遵循 Bently Nevada 的接线图，特别是屏蔽层（Shielding）的接地（Grounding），通常只在 3500 机架端单点接地，以防止接地环路（Ground Loop）引入干扰，影响信号质量。

维护建议：对 BENTLY 125720-01 模块的维护主要集中在接线端子的检查和清洁。应定期检查所有连接到 BENTLY 125720-01 的螺丝端子是否松动或腐蚀，确保传感器信号的低阻抗连接（Low Impedance Connection）。由于 BENTLY 125720-01 本身是无源的，它的故障率极低，主要故障集中在外部接线。
