BENTLY 3500-94 145988-01 通讯网关模块 – 3500系统数据采集与桥接核心！

描述

BENTLY 3500-94 145988-01数据采集接口模块（也被称为3500/94M），正是Bently 3500系统实现这一目标的核心组件。它不是振动监视器，而是整个3500机架的“外交官”，它的主要任务是高效且可靠地从3500背板总线（Backplane Bus）上获取所有监视器模块（Monitor Modules）采集到的数据，并将这些数据打包，通过工业网络协议，转发给更高级别的自动化系统。

BENTLY 3500-94 145988-01的价值在于它打破了保护系统与控制系统之间的信息壁垒。它能够同时提供报警状态（Alarm Status）、瞬时值（Instantaneous Values）和组态信息（Configuration Data），让控制室的操作员、DCS（Distributed Control System）和专业状态监测软件（如System 1）都能实时获取关键信息。这款模块占据3500机架中的两个全高槽位，其内部配备了强大的微处理器（Microprocessor）和内存，专门用于处理复杂的数据转换和网络通信任务。没有3500-94 145988-01，3500系统就无法将其宝贵的数据价值最大化。

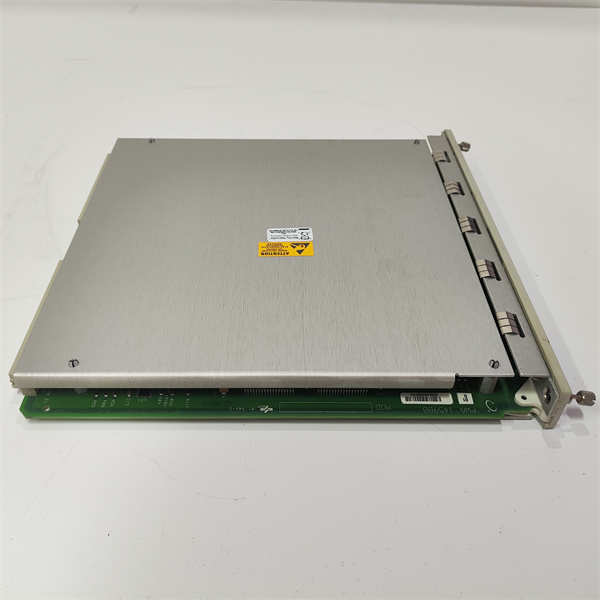

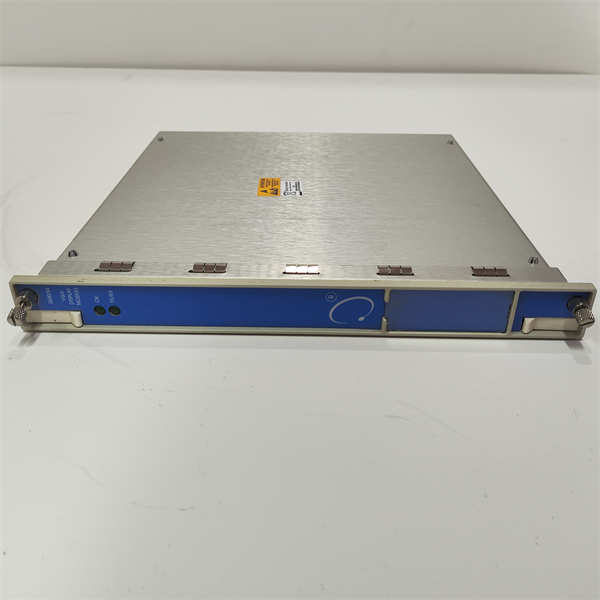

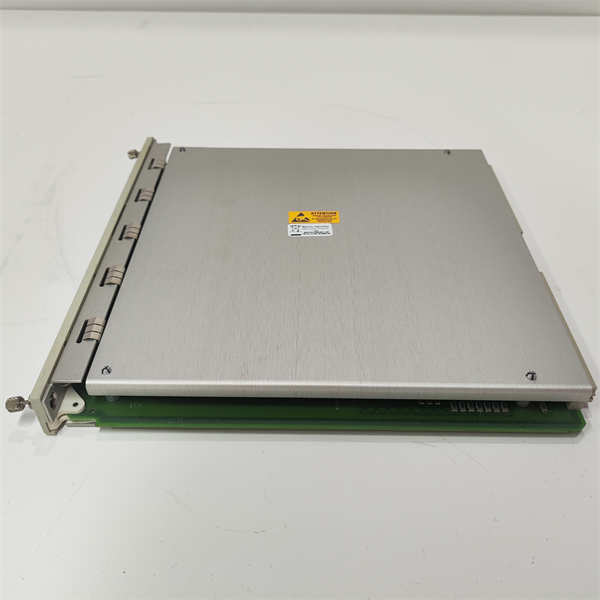

BENTLY 3500-94 145988-01

主要特点和优势

高性能的数据转发能力（High-Speed Data Transfer）： BENTLY 3500-94 145988-01的设计重点是速度和效率。它能够快速访问3500机架内所有模块的实时数据（Real-Time Data），包括轴振动（Shaft Vibration）、轴位移（Shaft Displacement）、温度、转速（Rotor Speed）等关键参数。它支持高速的以太网（Ethernet）连接，能够以极小的延迟（Latency）将数据传输到上位机。这对于需要进行复杂动态分析（Dynamic Analysis）和快速趋势预测（Trend Prediction）的预测性维护（Predictive Maintenance, PdM）软件来说至关重要。

强大的通讯协议支持（Extensive Protocol Support）： 3500-94 145988-01主要通过Modbus/TCP协议对外提供数据服务，这是工业界最常用的开放协议之一。通过Modbus，几乎所有的分布式控制系统（DCS）和可编程逻辑控制器（PLC, Programmable Logic Controller）都能轻松与其进行数据集成（Data Integration）。此外，它也支持Bently Nevada专用的协议，用于与System 1状态监测软件通信，以传输动态数据（Dynamic Data），如波形图（Waveforms）和频谱图（Spectrums），这是其他通用接口难以做到的。这种多协议支持，让BENTLY 3500-94 145988-01在各种复杂的工业网络架构中都能游刃有余。

系统运行的非干扰性（Non-Intrusive Operation）：记住一点：3500-94 145988-01只是一个数据采集和接口模块，它不执行任何保护逻辑（Protection Logic）。这种设计意味着它的工作状态不会干扰或影响机架内任何监视器模块（Monitor Modules）的报警和跳闸功能。在关键机械保护系统（Machinery Protection System）中，这种安全隔离（Safety Isolation）至关重要。即使通讯模块出现故障，核心的设备保护功能依然能够独立运行，确保机组安全。它的冗余通讯接口（Redundant Communication Ports）也进一步增强了通讯链路的可靠性（Communication Link Reliability）。

The BENTLY 3500-94 145988-01 Data Acquisition Interface Module is indispensable for bridging the critical gap between machine protection and advanced condition monitoring. Its robust engineering focuses on high-speed, reliable data extraction from the 3500 chassis backplane. It serves as a sophisticated protocol converter, primarily utilizing Modbus/TCP to ensure seamless data exchange with numerous third-party automation platforms and Distributed Control Systems (DCS).

Crucially, the module’s architecture is designed to be completely non-intrusive to the core protection functionality of the 3500 system. It operates independently of the monitor modules’ trip logic, maintaining system integrity even during communication network outages. This 3500-94 145988-01 model also facilitates the transfer of rich dynamic (unprocessed) data—essential for in-depth vibration analysis via specialized software like System 1—enabling truly predictive maintenance strategies and enhancing overall asset management (Asset Management) effectiveness across major industrial facilities.

3500-94 145988-01 技术规格

参数名称	参数值
产品型号	3500-94 145988-01
制造商	Bently Nevada（本特利内华达）
产品类型	数据采集接口模块（Data Gateway）
占用槽位	2个全高机架槽位
通讯协议	Modbus/TCP，Bently专用协议
物理接口	10/100BASE-T 以太网（RJ-45）
数据类型	静态（报警/瞬时值）和动态数据
供电电压	由 3500 机架背板供电
系统兼容性	仅兼容 Bently 3500 监测系统
工作温度	-30°C 至 +65°C
组态工具	通过 3500 Rack Configuration Software

应用领域

BENTLY 3500-94 145988-01的应用，就是任何需要远程、实时、连续监控关键设备的场合。只要你的设备上装了3500系统，这个通讯网关就跑不掉。

流程工业综合控制：在炼油厂、石化、化工等流程工业，3500-94 145988-01将关键的机械保护数据集成到中央的分布式控制系统（DCS）中。操作员可以直接在DCS操作界面上查看涡轮机、压缩机和泵的振动健康状况，实现统一的操作和管理。

电力资产管理：在大型发电厂，无论是燃气轮机组、汽轮机组还是大型发电机，BENTLY 3500-94 145988-01都将振动和轴向位移（Axial Position）等数据传输到发电机组的性能监测系统。这有助于工程师进行更高级的诊断，比如识别转子不平衡（Rotor Imbalance）或轴承故障（Bearing Failure）的早期迹象。

工业物联网（IIoT）平台：随着工业物联网的发展，许多企业开始采用云端或本地的统一数据平台。3500-94 145988-01通过标准的以太网和Modbus协议，充当了Bently 3500系统进入这些工业物联网（IIoT, Industrial Internet of Things）平台的接入点，实现了振动数据的远程访问和基于大数据的分析。

安装与维护

安装前准备: 安装BENTLY 3500-94 145988-01模块时，必须确保它被插入到3500机架中分配给它的两个全高槽位中，通常是靠近电源模块的右侧。在接通网络之前，需要使用3500 Rack Configuration Software对其进行IP地址、子网掩码以及Modbus映射地址（Modbus Mapping）的详细配置。确保组态正确是模块能正常通讯的前提。安装以太网跳线时，务必使用高质量的屏蔽电缆（Shielded Cable）并确保屏蔽层良好接地，以减少工业现场的电磁干扰（EMI）。

维护建议: 3500-94 145988-01的日常维护主要集中在网络诊断。如果发现上位机数据更新延迟或中断，首先应检查模块面板上的状态指示灯（Status LEDs）是否正常，例如通讯指示灯（Communication LED）是否闪烁。
