Bently 3500/92 | 3500框架通信与接口模块 | 可靠性替换方案

描述

关键技术规格

产品型号: 3500/92
制造商: Bently Nevada (Emerson)
所属系统: 3500 系列状态监测平台（机架式）
通信接口:
- 标准配置：RS-232/RS-485（Modbus RTU）
- 可选配置：Ethernet/IP（需特定固件与硬件版本，如 135920-02）
协议支持: Modbus RTU（默认）、Bently 自有协议（用于 System 1 集成）
数据刷新率: 典型 100 ms 至 1 s（可配置），支持事件触发上传
背板通信: 通过 3500 专用高速总线与所有 I/O 模块（如 3500/42M、3500/25）实时交互
冗余支持: 支持双 3500/92 模块热备（需配合 3500/94 冗余电源及特定机架）
安装位置: 占用 3500 机架右侧专用通信槽（Slot 17 或 18）
工作温度: 0°C 至 +65°C（符合 IEC 60068-2 工业标准）

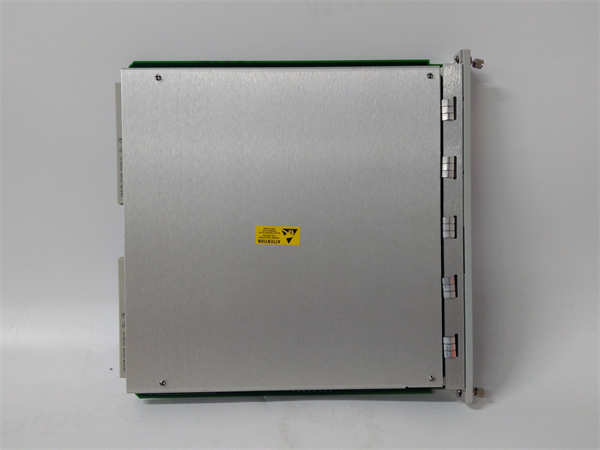

Bently 3500/92

功能定位与应用场景分析

Bently Nevada 3500/92 是 3500 状态监测系统的核心“神经中枢”，负责将机架内所有振动、位移、键相等 I/O 模块的实时数据打包并上传至上位监控平台。它不仅是一个通信网关，更是整个监测框架的协调器——执行模块自检、同步采样时钟、管理报警状态，并确保在探头断线或模块故障时及时上报。

在电力、石化、天然气等连续流程工业中，3500/92 的可靠性直接决定了状态监测系统的可用性。一旦失效，即使所有传感器和 I/O 模块正常，上位系统也将“失明”，无法获取任何机组健康状态。尽管该模块已停产（后续由 3500/92E 或 System 1 Edge 解决方案替代），但全球仍有大量关键机组依赖其运行。因此，替换件必须经过完整的协议交互与数据完整性验证。

典型应用场景：

用于火电厂汽轮发电机组，将轴振、瓦温、转速等数据通过 Modbus RTU 送至 DCS 实现联锁保护
作为炼油厂压缩机站的 System 1 数据接入点，支持远程专家诊断与历史趋势分析
应用于海上平台透平驱动泵组，通过 RS-485 将关键报警信号传至中央控制室
用于老旧 3500 系统维保，替换因电源浪涌或通信芯片老化导致数据丢包的原装模块，避免整套监测系统停用

质量标准与测试流程

我们理解，一个通信异常的 3500/92 模块可能导致整个监测系统“静默失效”——设备仍在运行，但故障无法被发现。因此，我们对每一块 3500/92 执行端到端的通信与协议验证：

外观与清洁： 检查通信端子排无烧蚀、RJ45 接口（如适用）无松动；使用 ESD 安全工具清洁内部 PCB，重点处理 UART 和 PHY 芯片区域。
上机实测： 安装于真实 3500 机架（含 3500/22 电源、3500/42M、3500/25 等 I/O 模块），加载标准配置，连续运行 ≥48 小时，监控是否出现“Frame Communication Fault”。
功能诊断：
- 通过 Modbus 主站轮询所有寄存器（包括 PV、报警状态、模块健康字），验证数据完整性和响应时间；
- 模拟 I/O 模块故障（如拔出 3500/42M），验证 3500/92 是否正确上报“Module Missing”；
- 测试冷启动与热插拔场景下的自动重连能力。
质保承诺： 只有通过全部通信、协议一致性及长期稳定性测试的模块才会出库，并附带《3500/92 通信验证报告》，包含 Modbus 寄存器读取日志、报警上报时序图及 System 1 连接截图。

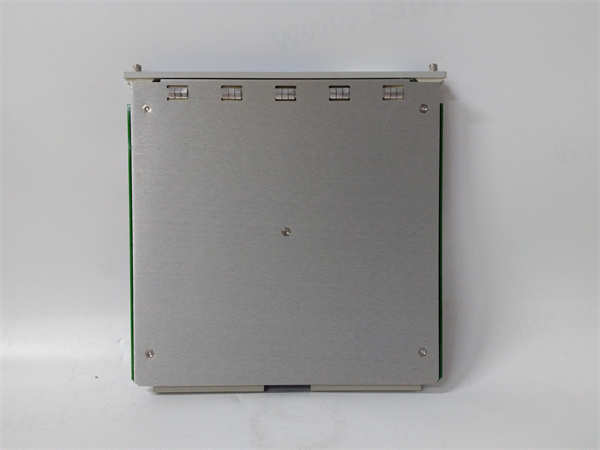

Bently 3500/92

兼容性与升级路径

为确保 3500/92 100% 适用于您的系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

硬件/固件： 必须确认订货号后缀（如 -01 为 RS-485，-02 为 Ethernet）；固件版本需与现有 3500 机架匹配（通常 ≥ v4.0）。
配套组件： 需搭配 3500/22 或 3500/94 电源模块；若使用冗余配置，必须使用支持冗余的机架（如 3500/50）。
替代关系： 3500/92 Rev C 可替代 Rev A/B；若需以太网功能且系统允许，建议评估 3500/92E（但需重新组态）；长期演进路径为 System 1 Edge 或 AMS Machine Works。
