BENTLY 3500-60 163179-01 – 关键设备热状态监测，告别过热风险！

描述

Bently Nevada 3500-60 163179-01：这款是 Bently 3500 监测系统的温度监测模块，属于高密度型号，通常提供多达 16 个通道的温度输入。它兼容热电偶（TC）和热电阻（RTD）信号。在 Bently Nevada 3500 机械保护框架中，3500/60 模块是专门负责热状态监测（Thermal Condition Monitoring）的。它不像振动模块那样处理动态信号，它的核心在于精准和高密度地处理相对缓慢变化的温度信号。

这个 3500-60 163179-01 型号的突出特点是其高通道密度。它能够在占用一个标准槽位的情况下，提供多达 16 个输入通道，这极大地提高了 3500 框架的利用率（Rack Utilization），降低了监测每个点位的硬件成本和占用空间。这在大型发电机组中非常实用，因为仅仅一个汽轮机的多个轴承、油腔、蒸汽进出口就需要几十个甚至上百个温度监测点。

BENTLY 3500-60 163179-01 的主要作用是接收来自现场的各种温度传感器信号，比如常用的 Pt100 RTD 或 K/T/E/J 型热电偶。它内置了高精度模数转换器（Analog-to-Digital Converter, ADC）和冷端补偿（Cold Junction Compensation, CJC）电路，将传感器信号精确地转化为工程单位（Engineering Units）的温度值。然后，它会根据用户设定的各种报警点（Alarm Setpoints，如警告 Alert、危险 Danger）进行实时比较，并将状态信息通过背板发送给 TDI 模块和继电器模块（Relay Module），实现快速的保护和报警功能。

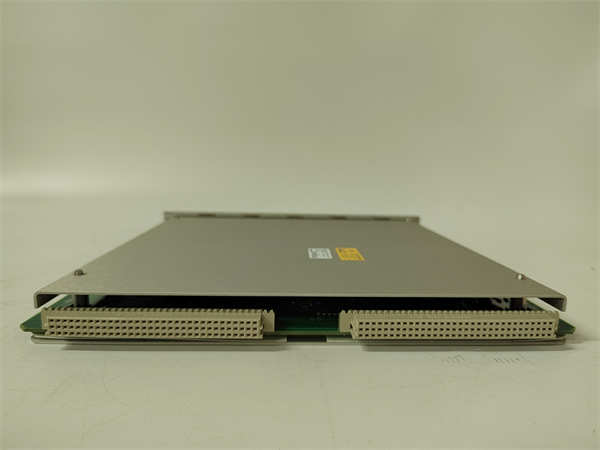

BENTLY 3500-60 163179-01

主要特点和优势

BENTLY 3500-60 163179-01 之所以能成为工业界温度监测的优选，在于它对精度、密度和可靠性的全面平衡。

高通道密度与成本效益：3500-60 163179-01 的 16 个输入通道设计，使其在大型项目中具有显著的成本优势。它允许用户在最小的 3500 框架内集成更多的温度监测点，降低了框架、电源和安装布线的总体投入。这种模块化（Modularity）设计非常灵活，可以根据监测需求进行精确扩展。

宽泛的传感器兼容性：这款 BENTLY 3500-60 模块的配置能力非常强大，通过软件组态（Software Configuration），它可以灵活地同时支持 RTD 和 TC 两种最常用的温度传感器。对于热电偶，它提供高精度的冷端补偿，确保在各种环境温度下，测量结果的绝对准确性（Absolute Accuracy）。对于 RTD，它支持两线、三线和四线接法，可以有效消除引线电阻（Lead Wire Resistance）带来的误差，保证测量精度。

强大的可编程报警功能：3500-60 163179-01 提供了多个可编程的报警等级。除了标准的警告和危险报警外，它通常还支持**迟滞（Hysteresis）和时间延迟（Time Delay）**等功能，以有效过滤瞬时温度波动和误报警（Nuisance Trip）。这种灵活性使得保护系统既敏感又可靠。

通道独立性和隔离：模块内的 16 个通道通常是完全独立的，某些版本甚至提供通道间的电气隔离（Channel-to-Channel Isolation）。这意味着一个通道的故障不会影响其他通道的正常工作，大大提高了系统的容错能力（Fault Tolerance）和整体可靠性（Overall Reliability）。它通过 3500 背板与系统通信，并由电源模块提供稳定的低噪声电源。

无扰动的系统维护：如同所有 3500 系列模块，BENTLY 3500-60 163179-01 同样支持热插拔（Hot Swappable）。这意味着在不停止整个 3500 框架运行或影响其他监测功能的情况下，可以对故障模块进行更换或维护，最大限度地保障了关键设备的连续运行时间（Continuous Operating Time）。

BENTLY 3500-60 163179-01 技术规格

应用领域

BENTLY 3500-60 163179-01 主要应用于需要对关键设备的热状态进行严格保护和监测的工业领域。

汽轮机与燃气轮机：核心应用是监测汽轮机和燃气轮机的轴承金属温度（Bearing Metal Temperature）。轴承过热是导致设备烧毁或重大停机事故的主要原因之一。3500-60 163179-01 能够实时监测每个轴承点位的温度，并在达到危险阈值时触发停机保护（Trip Protection）。

大型压缩机组：在石油天然气、石化行业，大型往复式和离心式压缩机的推力轴承（Thrust Bearing）温度、润滑油温度和机壳温度至关重要。BENTLY 3500-60 163179-01 提供的高密度监测能力，能有效覆盖多级压缩机的所有关键热点。

风机和水泵：在电力和流程工业中，大型鼓风机、引风机和循环水泵的关键轴承温度也需要连续监测。3500-60 163179-01 的高性价比和高可靠性，使其成为这些辅助关键设备（Auxiliary Critical Equipment）的理想温度保护方案。

总之，凡是需要高密度、高精度地监测 TC/RTD 信号，并要求保护系统具有工业级可靠性的关键旋转机械场合，BENTLY 3500-60 163179-01 都是不二之选。

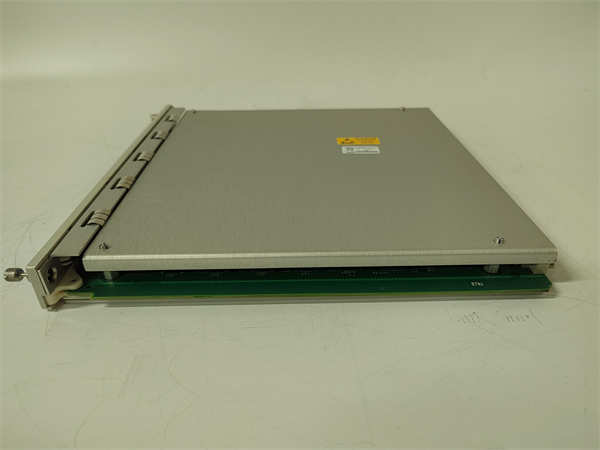

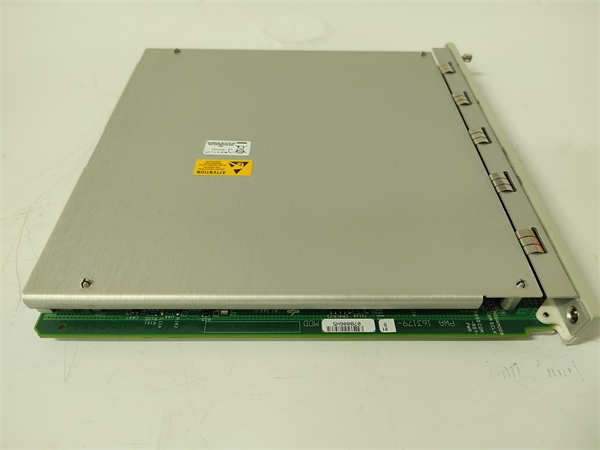

BENTLY 3500-60 163179-01

相关产品

BENTLY 3500-60 163179-01 作为温度监测的核心，需要与以下模块和配件协同工作：

3500/61：另一种温度监测模块，通常是低通道密度（如 6 通道）的非高密度版本，适用于监测点较少的应用。

3500/65：另一种类型的温度监测模块，可能专用于监测如齿轮箱（Gearbox）的轴承温度，或者具有不同的认证和功能。

3500/32-01-01-00：继电器输出模块（Relay Module），3500-60 163179-01 将报警信号发送给它，由它驱动外部报警器或执行停机（Trip）动作。

3500/92-01-01-00：通信网关模块，用于将 3500-60 163179-01 采集的温度数据通过网络（如 Modbus/TCP）发送给 DCS 或 System 1 软件。

3500/PR：温度传感器（如 Pt100 RTD 或 K 型 TC），是 3500-60 163179-01 的前端输入设备。

3500/TR：温度信号接线板（Terminal Block），用于连接来自现场的 16 个温度传感器信号到 3500-60 163179-01 模块。

安装与维护

安装前准备：安装 BENTLY 3500-60 163179-01 时，首先要将配套的接线板（Terminal Block）连接到模块后部，并确保接线板已牢固固定。现场的 RTD 或 TC 信号线必须按照正确的两线、三线或四线制方式连接到接线端子。特别是热电偶信号，接线时要确保极性正确，并注意不要将补偿导线（Compensating Cable）与普通电缆混用。模块插入 3500 框架时，应在系统带电或断电状态下平稳推入，直到前面板锁定到位。

维护建议：对 3500-60 163179-01 的维护主要聚焦于传感器回路的完整性和冷端补偿。定期检查模块前面板的 OK 指示灯和每个通道的报警指示灯。如果出现“传感器故障”（Sensor Fault）报警，应检查 RTD 或 TC 的引线是否断路（Open Circuit）或短路（Short Circuit）。
