BENTLY 3500/32 125720-01 – 4通道继电器I/O模块，机械保护系统核心！

描述

BENTLY 3500/32 125720-01：这块4通道继电器I/O模块是Bently Nevada 3500系列机械保护系统的核心组成部分。它提供4路可编程继电器输出，用于驱动外部报警和紧急停车系统，响应振动、轴位移等监测信号的异常。触点寿命：100,000次（5A，24Vdc/120Vac），工作温度：-30°C至+65°C，是保障关键设备安全的“守卫者”，性能可靠，原装正品！

产品详细说明

BENTLY 3500/32 125720-01 产品概述

兄弟们，今天咱们要聊的这个硬货，就是机械保护领域响当当的“金字招牌”——Bently Nevada（本特利内华达）旗下的BENTLY 3500/32 125720-01模块。这玩意儿可不是随便一块板子，它是Bently Nevada 3500系列机械保护系统中的一个核心“干将”，具体来说，它就是一块4通道继电器I/O模块（4-Channel Relay I/O Module）。

你把它想象成什么呢？就把它看作是咱们监测系统里头的“报警执行官”和“安全联锁司令部”！当Bently Nevada 3500监测系统里的振动模块、位移模块等“侦察兵”发现设备有异常情况，比如轴承振动超标、转子轴向位移超出安全范围，或者其他关键参数达到预设的危险阈值时，BENTLY 3500/32 125720-01 就立马“警铃大作”！它的主要任务就是将这些报警（Alarm）和危险（Danger）信号，通过内置的4个继电器输出（Relay Outputs），转换为实际的控制动作。它可以直接驱动现场的声光报警器、触发设备紧急停车系统（Emergency Shutdown System, ESD），或者把报警信号传送到工厂的DCS、PLC系统，实现更高级别的联锁保护。这块 BENTLY 3500/32 125720-01 模块，就是确保您的汽轮机、压缩机、泵等关键旋转机械设备能够“健康”运行，避免发生重大事故的最后一道防线！

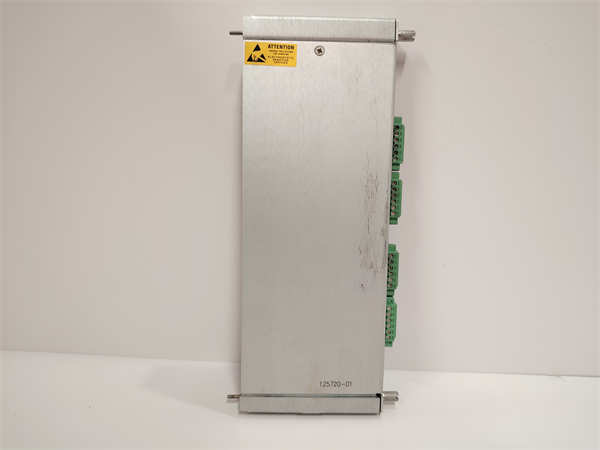

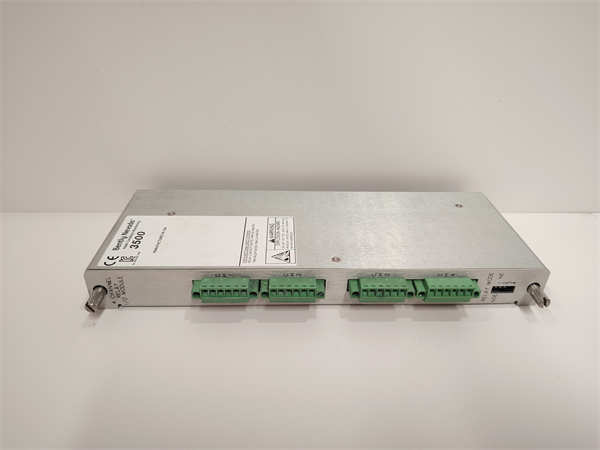

BENTLY 3500/32 125720-01

BENTLY 3500/32 125720-01 技术规格

主要特点和优势

兄弟们，这块 BENTLY 3500/32 125720-01 模块，能在关键机械保护系统中占据一席之地，靠的都是它那些实打实的硬核本事，不吹不黑！

首先，它的报警输出能力那是杠杠的。这块模块集成了4路高性能继电器输出，每个输出都能独立配置，就像给您的设备配了四个“独立的哨兵”。当振动、位移等参数超出设定范围，BENTLY 3500/32 125720-01 能迅速触发报警，甚至执行紧急停车指令，这种**快速响应（Fast Response）**能力对于防止设备损坏和保障人员安全来说，简直是救命稻草！

其次，它的可编程报警逻辑非常灵活。这可不是简单的“到点就响”，通过3500系统配置软件，您可以为每个继电器通道设置复杂的报警驱动逻辑（Alarm Drive Logic），支持**“与”（AND）和“或”（OR）逻辑，可以根据来自任意监测通道或多个通道组合的报警（警报或危险状态）、非正常（Not-OK）状态，甚至是某个特定可编程逐点逻辑（PPL）的状态来触发继电器。这种高度可配置性（High Configurability）**让您可以根据实际工况和安全需求，量身定制最合适的保护策略，真正做到“精准打击”。

再来，就是它的工业级坚固耐用。作为Bently Nevada 3500系列的一员，BENTLY 3500/32 125720-01 是按照最严格的工业标准设计和制造的，环氧树脂密封（Epoxy-sealed）的设计保证了在恶劣工况下的长期稳定运行，能够抵御灰尘、潮湿、震动以及电磁干扰（Electromagnetic Interference, EMI）的影响。它的继电器触点寿命高达100,000次，这都实打实地说明了它的高可靠性（High Reliability）和长寿命（Long Lifespan），让您用得踏实、睡得安稳。

最后，诊断功能直观明了。模块前面板上的OK、TX/RX和CH ALARM LED指示灯，能够直观地显示模块的工作状态、通信状态以及各个继电器通道的报警状态。这大大简化了现场的**故障排查（Troubleshooting）**过程，维护人员能够快速定位问题，减少停机时间，保障生产的连续性。

The BENTLY 3500/32 125720-01 is a critical 4-Channel Relay I/O Module within Bently Nevada’s renowned 3500 Series Machinery Protection System. Its primary advantage lies in its robust alarm output capability, providing four independent, configurable relay outputs. This enables rapid response to machinery anomalies like excessive vibration or displacement, triggering external alarms or emergency shutdown sequences.

A key feature is its highly flexible, programmable Alarm Drive Logic. Configurable via the 3500 System Configuration Software, each relay channel can utilize complex AND/OR logic to respond to various conditions, including Alert, Danger, Not-OK states, or specific Programmable Point Logic (PPL) states from any or multiple monitor channels. This advanced customization allows for tailored protection strategies perfectly suited to specific machinery and operational requirements. Built to stringent industrial standards, the BENTLY 3500/32 125720-01 boasts exceptional durability with epoxy sealing and integrated arc suppressors, ensuring reliable performance in harsh environments. Its high-rated relay contacts and long operational life underscore its unwavering reliability. Furthermore, intuitive LED indicators on the front panel provide clear diagnostics for module status, communication, and channel alarms, significantly simplifying on-site troubleshooting and minimizing operational downtime.

应用领域

这块 BENTLY 3500/32 125720-01 模块，那可是Bently Nevada 3500系列机械保护系统的“得力干将”，所以它的应用领域，那都是跟关键旋转机械设备的状态监测（Condition Monitoring）和安全保护紧密相关的，而且通常都是在那些一旦停机就损失巨大，或者存在安全风险的场合。

最典型的，就是电力行业。在火力发电厂、核电站、水力发电厂里，汽轮机、发电机组、给水泵这些“心脏”设备，它们的振动、轴位移、膨胀等参数必须时刻受到严格监控。BENTLY 3500/32 125720-01 就在这里发挥作用，一旦监测到异常，它能立即触发报警，甚至联锁跳闸，防止设备进一步损坏，保障电网稳定运行和人员安全。

其次，石油石化行业也是它的主战场。炼油厂、天然气处理厂、化工厂的各种大型压缩机、泵、风机，那都是24小时不停歇地运转。这些设备的可靠性直接关系到生产效益和安全。BENTLY 3500/32 125720-01 作为保护系统的一部分，能够实时监测设备健康状况，在早期发现问题并发出警报，避免发生易燃易爆物质泄漏等重大安全事故。

此外，冶金行业（如钢铁厂的鼓风机、压缩机）、造纸行业（如高速纸机烘干部风机）、航空航天领域的测试台等，凡是对大型旋转机械设备健康状况和运行安全有极高要求的场合，都离不开 BENTLY 3500/32 125720-01 这样的报警输出模块。它就是这些“巨无霸”机器的“安全员”，确保它们能安全、高效地运转。

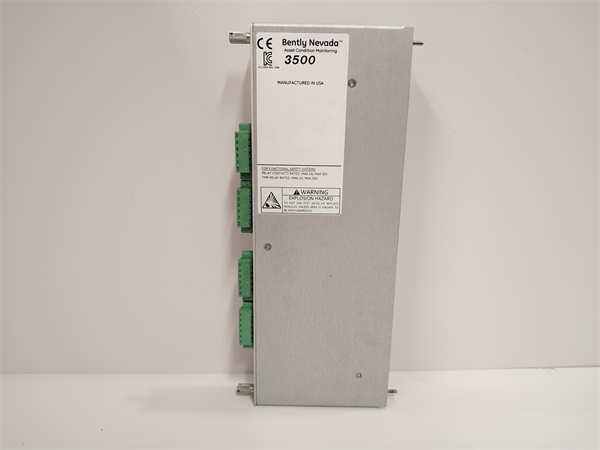

BENTLY 3500/32 125720-01

相关产品

跟咱们 BENTLY 3500/32 125720-01 模块“沾亲带故”的兄弟姐妹们可不少，它们共同构成了Bently Nevada 3500系列这个强大的机械保护体系：

• BENTLY 3500/05: 系统机架（System Rack），所有3500模块的“家”，125720-01必须插在里面才能工作。
• BENTLY 3500/15: 电源模块（Power Supply Module），为整个3500机架提供稳定电源，确保包括 125720-01在内的所有模块正常运行。
• BENTLY 3500/20: 架间接口模块（Rack Interface Module, RIM），这是3500机架与组态软件或上位机通信的桥梁，也是 125720-01的“上级领导”。
• BENTLY 3500/33: 16通道继电器模块（16-Channel Relay Module），功能与 125720-01类似，但提供更多继电器输出通道。
• BENTLY 3500/34: TMR继电器模块（TMR Relay Module），用于需要**三重模块冗余（Triple Modular Redundancy, TMR）**的最高安全等级应用，通过3选2投票逻辑提高可靠性，通常与两个 3500/32模块协同工作。
• BENTLY 3500系列监测模块（如3500/40M、3500/42M、3500/50等）: 这些是负责采集振动、位移、速度、温度等各种参数的“眼睛”，它们的监测结果是 125720-01触发报警的依据。
• Bently Nevada System 1软件: 用于对3500系统（包括 125720-01）进行组态、监测和数据管理。
