BENTLY 3500/22M 288055-01 振动监测接口 – 3500系统核心，实时数据，洞察设备健康！

描述

BENTLY 3500/22M 288055-01 是 Bently Nevada 专为工业旋转机械监测系统设计的瞬态数据接口模块（TDI），属于3500 系列状态监测系统的核心组件。该模块通过集成机架接口模块（RIM）和通信处理器功能，实现对汽轮机、压缩机、发电机等关键设备的稳态与瞬态数据的实时采集、传输及分析，广泛应用于电力、石油化工、冶金等行业的设备健康管理。

BENTLY 3500/22M 288055-01 支持与 Bently Nevada System 1 状态监测软件及3500 系统组态软件无缝对接，可连续采集振动、位移、转速等参数的波形数据，并通过以太网链路将数据传输至主控系统。其内置高速数据处理引擎可处理高达 10kHz 的动态信号，确保在设备故障早期（如轴承磨损、轴系不对中）及时捕捉异常特征，为预测性维护提供精准依据。模块兼容 M 系列监测器（如 3500/40M、3500/42M），可灵活扩展至多通道监测网络，满足复杂工业场景的高精度监测需求。

在工业自动化系统中，BENTLY 3500/22M 288055-01 承担着机械健康数据中枢的关键角色。其双冗余通信接口（10/100Base-TX 以太网和 RS232）支持与 DCS、PLC 等控制系统集成，实现设备状态的远程监控与诊断。模块采用坚固的金属外壳设计，工作温度范围达 – 30°C 至 + 65°C，防护等级 IP67，可适应高温、高湿、强振动等恶劣环境，确保在石化厂、海上平台等场景下的长期稳定运行。

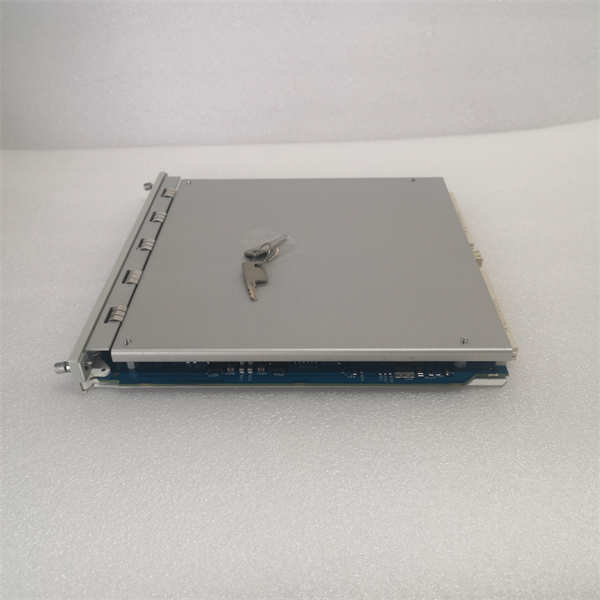

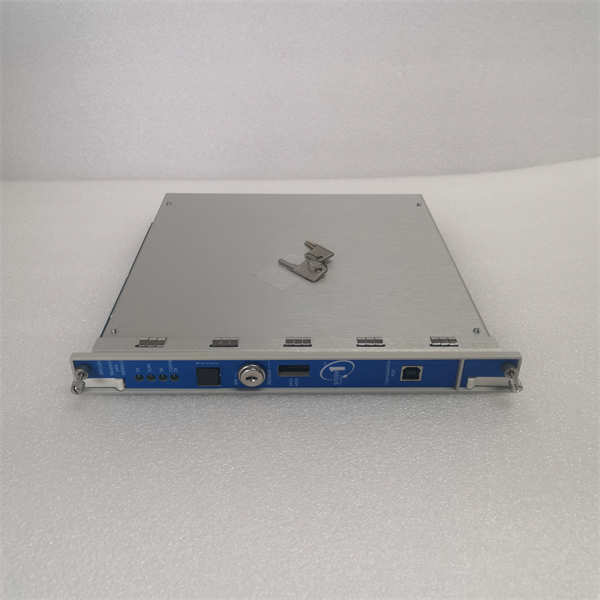

BENTLY 3500/22M 288055-01

技术规格

主要特点和优势

高速数据采集与精准分析：
BENTLY 3500/22M 288055-01 采用 16 位高精度 ADC 芯片，可同步采集 8 通道动态数据，支持振动位移、速度、加速度等多维度参数的实时监测。例如，在某火力发电厂的汽轮机监测中，该模块通过捕捉 10kHz 的振动波形，成功识别出叶片裂纹早期特征，避免了非计划停机带来的数百万美元损失。其内置 FFT 分析算法可自动生成频谱图，帮助工程师快速定位设备故障根源。

灵活的系统集成与扩展：
模块支持 Modbus TCP 和以太网协议，可直接与 ABB 800xA、Emerson DeltaV 等主流 DCS 系统对接，实现监测数据与过程控制的联动。例如，在某石化厂的压缩机组中，BENTLY 3500/22M 288055-01 通过 Modbus TCP 将振动数据传输至 DCS，当振动幅值超过阈值时自动触发联锁保护，切断设备电源以防止进一步损坏。其模块化设计允许用户通过级联多个 TDI 模块扩展至数百通道的监测网络，满足大型工业集群的集中管理需求。

工业级可靠性与环境适应性：
模块采用电磁屏蔽设计和冗余电源输入，可抵御工业现场的电磁干扰（EMI）和电压波动。其 IP67 防护等级和宽温设计适用于船舶机舱、冶金车间等恶劣环境。例如，某海上钻井平台的柴油发电机采用该模块后，在盐雾腐蚀和剧烈振动条件下连续运行 5 年未出现数据传输中断，验证了其卓越的可靠性。模块还支持带电插拔功能，故障时可快速更换，减少停机时间。

智能诊断与预测性维护：
通过与 Bently Nevada System 1 软件集成，BENTLY 3500/22M 288055-01 可实现设备健康状态的智能评估。例如，软件通过分析历史振动数据，预测轴承剩余寿命并生成维护工单，帮助用户将被动维修转变为主动维护。模块内置的事件记录功能可捕捉设备启停、故障等关键事件的波形数据，为事故分析提供完整的证据链。

应用领域

电力行业：
在火电厂和水电站中，BENTLY 3500/22M 288055-01 用于汽轮机、发电机的振动监测和轴系状态分析。例如，某水电站通过该模块实时监测水轮机导叶振动，结合 AI 算法预测导叶疲劳裂纹，将检修周期从半年延长至两年，降低维护成本 40% 以上。

石油化工行业：
在炼油厂和化工厂中，模块用于压缩机、泵等旋转机械的健康管理。例如，某乙烯裂解装置的离心压缩机通过BENTLY 3500/22M 288055-01 监测振动和轴向位移，提前预警密封泄漏风险，避免了因介质泄漏导致的生产中断和环境事故。

冶金与制造业：
在钢铁厂和汽车制造车间中，模块用于轧机、齿轮箱的状态监测。例如，某汽车生产线的齿轮箱通过该模块实时监测啮合频率振动，成功识别出齿轮磨损早期信号，避免了因齿轮断裂导致的整条产线停工。

海洋工程与船舶：
在海上平台和船舶动力系统中，模块用于柴油发电机、推进电机的振动监测。例如，某 LNG 运输船的主推进电机采用BENTLY 3500/22M 288055-01 后，通过分析振动数据优化轴承润滑周期，将电机寿命延长 30%。

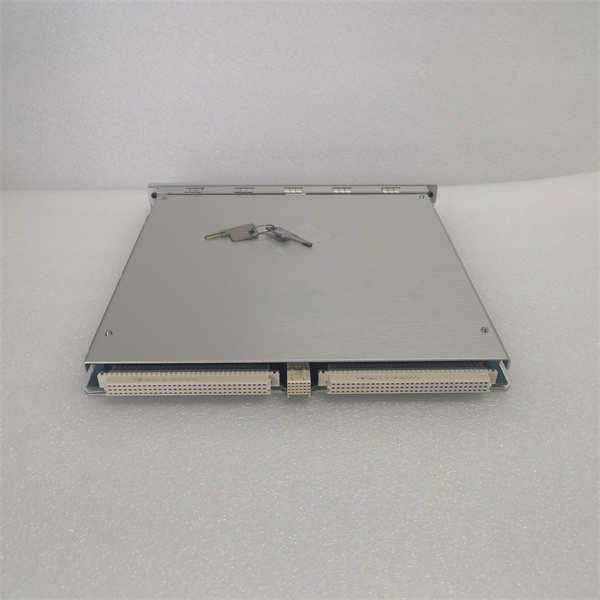

BENTLY 3500/22M 288055-01

相关产品

1. 3500/42M 振动监测模块：与3500/22M配套使用，提供 8 通道振动信号调理和保护功能，适合高可靠性要求的旋转机械监测。
2. 3500/15 转速监测模块：补充3500/22M的转速测量功能，支持多传感器输入和超速保护。
3. System 1 状态监测软件：与3500/22M深度集成，提供设备健康评估、故障诊断和预测性维护功能。
4. 3500/92 通讯网关：扩展3500/22M的通信能力，支持 Modbus、OPC UA 等协议与第三方系统集成。
5. 3500/50 离散 I/O 模块：与3500/22M联动，实现监测数据与设备控制的闭环管理。
6. 3300 XL 电涡流传感器：为3500/22M提供高精度位移和振动信号输入，适用于轴系监测。
7. 3500 框架电源模块：为3500/22M提供稳定的 24V DC 供电，支持冗余配置。
8. 3500/33 键相位模块：与3500/22M配合，实现旋转机械的相位同步分析和转速跟踪。
9. 3500/60 温度监测模块：补充3500/22M的温度监测维度，实现设备多参数综合评估。
10. 3500/94M 网络接口模块：扩展3500/22M的远程访问能力，支持 Web 浏览器实时监控。

安装与维护

安装前准备：
在安装BENTLY 3500/22M 288055-01 前，需确认 3500 框架的电源模块已断电，并确保安装环境符合 IP67 防护要求。使用 Bently Nevada 3500 System Configuration Software 加载预设配置文件，根据设备参数调整数据采集频率和报警阈值。接线时需区分电源端子（24V DC）与信号端子，确保接地电阻小于 4Ω 以减少电磁干扰。模块支持热插拔安装，建议在框架中预留 RIM 插槽相邻位置以优化散热。

维护建议：
定期通过System 1 软件检查模块状态指示灯和数据传输日志，每季度清洁散热孔并紧固接线端子。建议每年进行一次全功能测试，验证数据采集精度和通信稳定性。若发现以太网接口通信中断，可通过 USB 接口连接模块进行诊断和固件升级。对于长期运行的设备，可购买 Bently Nevada 预防性维护服务，由专业工程师进行深度健康评估和系统优化。
