BENTLY 3500/22M | 高速模拟量输入单元 | 备件核对与延续运行策略

描述

关键技术规格 (备件核对用)

• 产品型号: 3500/22M
• 制造商: Bently Nevada (Emerson)
• 所属系统: 3500 Machinery Protection System
• 输入通道数: 2 路高速模拟量输入（通常用于 X/Y 向振动或振动+键相）
• 信号类型: 支持 -10 VDC 至 +10 VDC 或 4–20 mA（依配置而定，典型为前置器输出电压）
• 采样率: 最高可达 20 kHz per channel（在瞬态触发模式下）
• 分辨率: 16位 ADC
• 触发方式: 支持电平触发、斜率触发及外部事件触发（如来自 3500/33 模块的报警）
• 存储容量: 板载缓存可存储数秒至数十秒的高采样率波形（依版本而定）
• 安装槽位: 占用 3500 机架 1 个标准槽位（全高）
• 通信接口: 通过 3500 背板总线与 3500/00 或 3500/92 接口模块通信，支持 Modbus 或 proprietary 协议上传数据
• 配套软件: 需使用 3500 Rack Configuration Software 和 System 1 或 Machinery Health Manager 进行配置与波形回放

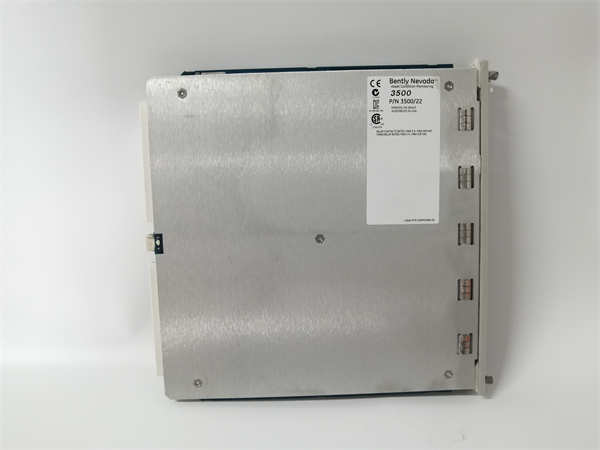

BENTLY 3500-22M 288055-01

系统定位与停机影响

3500/22M 是 Bently Nevada 3500 系统中专用于“事件黑匣子”功能的关键模块。它不参与实时保护逻辑，但在检测到预设触发条件（如振动突升、超速、手动触发）时，立即以高采样率记录输入信号的完整波形，并存储于板载内存中。这些数据是诊断转子摩擦、轴承磨损、不平衡发展等复杂故障的核心依据。若 3500/22M 失效（如无法触发、数据丢失或通信中断），将导致：① 故障根因无法定位——仅能依赖稳态报警值，难以区分是机械问题还是电气干扰；② 重复性故障频发——因未识别根本原因，同类跳闸反复发生；③ 延长检修窗口——需额外部署便携式数据采集器补测，增加停机时间。在连续运行的关键设备（如乙烯压缩机、主风机）上，此类数据缺失可能造成数百万美元的间接损失。

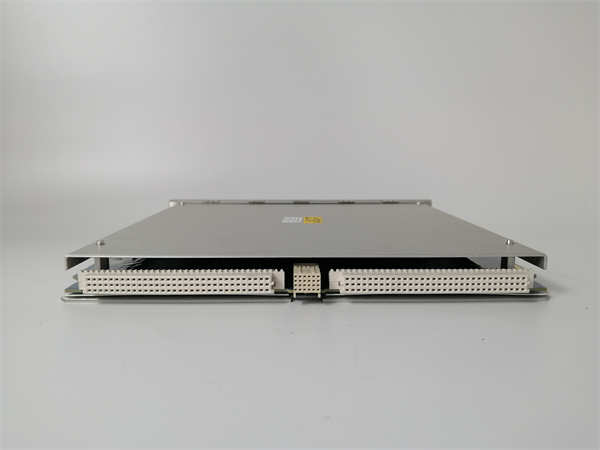

BENTLY 3500-22M 288055-01

可靠性分析与常见故障点

3500/22M 的主要老化风险集中在高速数据采集与存储电路。长期运行后，板载 SRAM 或 Flash 存储器可能出现位错误，导致波形数据损坏或无法读取；高速 ADC 参考电压源漂移会引入测量偏差；背板通信芯片对电源噪声敏感，在机柜电磁环境恶化时易出现数据上传失败。此外，若未定期执行“触发测试”，模块内部固件状态可能异常而无法自检发现。

设计上的薄弱环节包括：早期版本无冗余存储；触发阈值依赖软件配置，若配置丢失需重新下载；且模块本身无独立状态指示灯，故障排查需依赖上位软件。

预防性维护建议：

• 每12个月执行一次手动触发测试，验证波形捕获与上传功能；
• 在 System 1 中定期导出历史事件数据并归档，避免板载存储满溢；
• 检查 3500 机架供电质量，确保纹波 <100 mVpp；
• 核对模块固件版本与 3500/00 接口模块兼容性，避免通信协议不匹配。
