WhatsApp: 描述

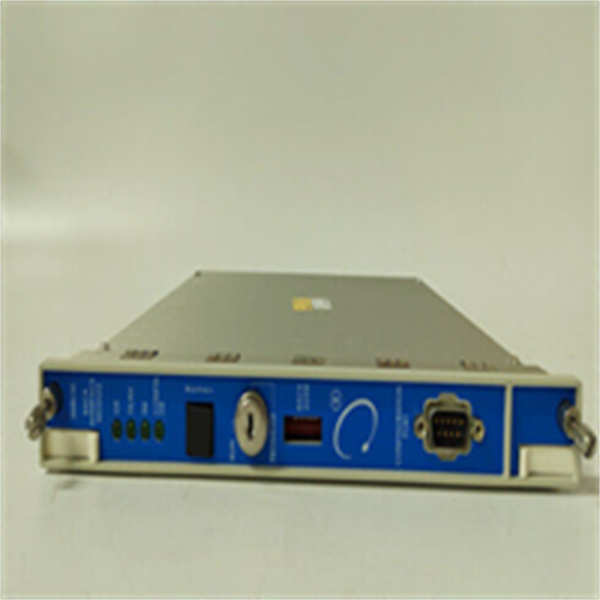

BENTLY 3500/20 125744-02 是 BENTLY Nevada（现属 GE 工业系统）3500 机械保护系统（MPS）中的 “桥梁型” 组件，本质是一款机架接口模块（Rack Interface Module），专门解决 3500 机架与外部设备、控制系统的通信衔接问题。在整套监测系统里，它不是直接采集设备数据，而是承担 “管理者” 角色 —— 既要给机架内的转速、振动等监测模块分配地址、配置参数，又要把这些模块采集到的设备状态数据，转发给分布式控制系统（DCS）或本地显示终端。
咱们在电力、石化等行业的关键设备监测场景中，经常能看到BENTLY 3500/20 125744-02 的身影。比如火电机组的汽轮机监测系统里，它能把 3500/15 转速模块、3500/33 振动模块的数据整合后，通过 RS232 接口传给 DCS，让操作人员实时看到设备运行状态；要是模块出现故障，它还能把故障代码同步上传，方便维护人员快速定位问题。可以说，没有BENTLY 3500/20 125744-02，3500 系列的各类监测模块就成了 “信息孤岛”，没法形成完整的保护闭环。
3500/20 125744-02 BENTLY
主要特点和优势
BENTLY 3500/20 125744-02 的核心优势首先体现在通信兼容性上 —— 它支持 RS232、RS422 两种常用串行通信接口，还能对接 TDXnet、TDIX 等专用通信处理器（Communication Processor），数据传输速率稳定在 38.4k 波特率（Baud Rate），不管是跟本地的组态电脑连接，还是跟远程的 DCS 系统交互，都能避免数据丢包或延迟，这对需要实时监测的旋转设备来说至关重要。
其次是配置灵活性强。通过 3500/92 组态软件（Configuration Software），咱们能直接在电脑上对BENTLY 3500/20 125744-02 进行参数设置，比如给每个监测模块分配唯一的逻辑地址（Logical Address）、设置数据传输间隔，甚至能批量备份配置文件 —— 要是同类型的监测系统需要重复部署，直接导入配置就能用，不用反复调试，大大节省了时间。
还有一点很关键，就是它的工业级稳定性。BENTLY 3500/20 125744-02 能在 – 20°C 至 + 65°C 的温度范围里稳定工作，湿度耐受度达 95%（非凝结），就算是石化车间的高温、高湿环境，也不会出现通信中断的情况；而且它的防护等级达到 IP20，能防尘、防轻微磕碰，适应工厂车间的复杂环境。
The BENTLY 3500/20 125744-02 excels in communication versatility, supporting both RS232 and RS422 serial interfaces as well as dedicated communication processors like TDXnet and TDIX. With a stable data transfer rate of 38.4k baud, it ensures seamless data transmission to distributed control systems (DCS) or local HMI terminals, eliminating packet loss or delays critical for real-time rotating equipment monitoring. This compatibility makes it a flexible choice for integrating with diverse industrial control architectures.
Designed for harsh industrial environments, the BENTLY 3500/20 125744-02 boasts robust environmental resilience. It operates reliably within a temperature range of -20°C to +65°C and tolerates up to 95% non-condensing humidity, making it suitable for petrochemical plants and power generation facilities with extreme conditions. Its IP20 protection rating adds dust and minor impact resistance, ensuring consistent performance even in demanding workshop settings.
BENTLY 3500/20 125744-02 技术规格
| 参数名称 | 参数值 |
| 产品型号 | 3500/20 125744-02 |
| 制造商 | BENTLY Nevada（GE） |
| 产品类型 | 机架接口模块（3500 系列机械保护系统组件） |
| 工作温度范围 | -20°C 至 +65°C |
| 存储温度范围 | -40°C 至 +85°C |
| 供电电压 | 24V DC（±10%） |
| 通信接口 | RS232（用于本地组态）、RS422（用于系统通信） |
| 支持通信协议 | TDXnet、Modbus RTU（兼容） |
| 数据传输速率 | 38.4k 波特率 |
| 兼容机架 | 3500/05（5 槽机架）、3500/10（10 槽机架） |
| 物理尺寸（长 × 宽 × 高） | 241.3mm × 24.4mm × 99.1mm |
| 重量 | 约 0.45kg |
| 防护等级 | IP20（模块本体） |
| 湿度耐受度 | 95% 相对湿度（非凝结） |
| 认证标准 | CE、UL（符合工业安全规范） |
应用领域
BENTLY 3500/20 125744-02 的应用场景，全围绕 “3500 机械保护系统能用到的地方” 展开，核心是电力和石油化工两大行业。在电力行业，火电机组、核电机组的汽轮机监测系统里，它是必不可少的 —— 汽轮机的转速、轴振动数据分别由 3500/15、3500/33 模块采集后，全靠BENTLY 3500/20 125744-02 整合并传给 DCS，一旦转速超标或振动异常，DCS 能快速收到信号并触发保护动作，避免汽轮机损坏。
在石油化工行业，催化裂化装置的主风机、加氢装置的循环氢压缩机，这些设备的运行状态直接影响生产安全，BENTLY 3500/20 125744-02 能把这些设备的监测数据稳定传给控制室的 HMI（人机界面），让操作人员实时掌握设备是否有异响、轴承是否过热等情况；要是模块出现通信故障，它还会触发本地报警，提醒维护人员及时处理，避免因数据中断导致的监测盲区。
除此之外，在冶金行业的高炉鼓风机、水泥行业的回转窑驱动系统中，BENTLY 3500/20 125744-02 也能发挥作用 —— 只要是用到 3500 系列监测模块的场景，它就能承担起 “数据中转站” 和 “配置管理者” 的角色，保障整套系统的顺畅运行。
相关产品
- BENTLY 3500/15 127610-01：3500 系列转速监测模块，与BENTLY 3500/20 125744-02配套使用，负责采集汽轮机、压缩机的转速数据，再由后者转发给控制系统。
- BENTLY 3500/33 127622-01：3500 系列振动监测模块，可采集旋转设备的径向 / 轴向振动数据，需通过BENTLY 3500/20 125744-02进行参数配置和数据传输。
- BENTLY 9900-04-01-00：磁电式转速传感器，为 3500/15 模块提供原始转速信号，与BENTLY 3500/20 125744-02同属 3500 系统组件，确保信号采集与传输的兼容性。
- BENTLY 3500/92 127650-01：3500 系统组态软件，用于对BENTLY 3500/20 125744-02进行参数设置、模块地址分配和数据备份，是系统部署的核心工具。
- BENTLY 3500/05 127605-01：3500 系列 5 槽机架，BENTLY 3500/20 125744-02需安装在该机架的指定插槽中，与其他监测模块共同组成紧凑的监测单元。
- BENTLY 3500/10 127611-01：3500 系列 10 槽扩展机架，当监测模块数量较多时，BENTLY 3500/20 125744-02可安装在此机架，支持多模块协同工作。
3500/20 125744-02 BENTLY
安装与维护
安装前准备：安装BENTLY 3500/20 125744-02 前，首先要确认 3500 机架（如 3500/05）已断电，避免带电操作损坏模块；然后检查机架插槽是否清洁，有没有金属碎屑或灰尘，要是有得用干燥软布擦干净；还要提前用 3500/92 软件预设模块的通信地址，确保和其他监测模块的地址不冲突，同时核对供电线缆规格 —— 建议用 24AWG 的屏蔽线，避免电磁干扰影响通信。
维护建议：日常维护BENTLY 3500/20 125744-02 时，每周要检查模块的状态指示灯 —— 绿灯常亮表示正常，红灯闪烁说明通信或供电有问题，得及时查线缆连接；每季度要清洁模块表面和机架插槽，用压缩空气吹掉灰尘，别用湿布擦，防止短路；另外，每月要通过组态软件备份一次模块配置，要是BENTLY 3500/20 125744-02 出现故障需要更换，直接导入备份就能快速恢复系统，减少停机时间。
