BENTLY 3500/05 监测系统机架 – 9槽框架，模块化设计构建灵活保护系统

描述

BENTLY 3500/05-01-02-00-00-00​ 是本特利内华达（Bently Nevada） 3500机械监测系统中的一个完整的基础框架组件，通常简称为3500/05机架。这是一个9槽的模块化机箱，为整个监测系统提供了物理安装基础、电源分配、模块间通信背板以及系统对外接口。该机架通常预配置了电源模块和框架接口模块（Rack Interface Module, RIM），形成一个可立即投入使用的核心平台。用户可根据监测需求，在剩余的槽位中灵活配置各种监测器模块（如振动、温度、转速等），构建一个从简单到复杂的定制化机械保护解决方案。

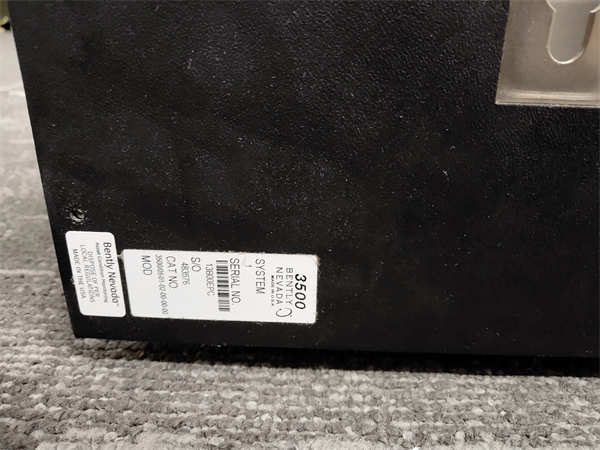

BENTLY 3500/05-01-02-00-00-00​

主要特点和优势

BENTLY 3500/05-01-02-00-00-00​ 的核心价值在于其为整个3500系统提供的模块化、高可靠性和易于集成的平台。其9槽设计（通常包含1个专用框架接口槽和8个通用监测模块槽）在系统规模与成本之间取得了良好平衡，既能满足大多数中大型机组的监测点数量需求，又保持了结构的紧凑性。机架内部的高质量背板是系统的“神经系统”，它不仅为所有模块提供稳定的电源，还确保了监测器模块与框架接口模块之间高速、可靠的数据交换，这是实现实时报警和联锁控制的基础。高可用性设计：该框架的设计充分考虑了关键应用对连续性的极致要求。它支持电源模块的N+1冗余配置，当一个电源模块发生故障时，冗余电源能无缝接管，保证系统供电不中断。框架接口模块（RIM）是机架与上层控制系统（如DCS）和操作员站通信的枢纽，其双微处理器和冗余通信端口的设计进一步提升了系统的可用性。所有模块均支持热插拔功能，允许在不停机的情况下进行维护、更换或系统扩展，最大限度地保证了机组保护的连续性。简化工程与维护：3500/05-01-02-00-00-00​ 作为一个预测试的系统组件，极大地简化了现场安装和调试流程。其即插即用的特性使工程人员能够快速部署系统。清晰的槽位标识和模块键控设计防止了模块的错误插入。框架前面的LED指示灯为操作和维护人员提供了直观的系统状态指示，包括电源、通信和模块健康状态，便于快速诊断和定位问题，降低了系统的总体拥有成本。The BENTLY 3500/05-01-02-00-00-00​ is a fully integrated 9-slot chassis that forms the foundational platform for the 3500 Machinery Monitoring System. This rack provides the mechanical structure, power distribution, and communication backbone for all monitoring modules. It is typically supplied as a complete assembly, including power supplies and the critical Rack Interface Module (RIM), offering a ready-to-deploy solution for protecting critical assets like turbines and compressors.This chassis is engineered for maximum reliability and uptime. It supports N+1 redundant power supplies and features a hot-swappable design for all modules, allowing for maintenance and expansion without system shutdown. The robust backplane ensures seamless data exchange between modules, while the dual-redundant RIM manages communications with the plant control network. This design philosophy ensures continuous, fault-tolerant monitoring essential for predictive maintenance and asset protection strategies in demanding industrial environments.

3500/05-01-02-00-00-00 技术规格

应用领域

BENTLY 3500/05-01-02-00-00-00​ 框架作为平台级产品，其应用范围覆盖了所有采用3500系统进行机械保护的关键行业。在发电领域，它是燃气轮机、蒸汽轮机、水轮机和发电机组的标准配置框架，用于安装振动、偏心、差胀、温度等监测模块，构成完整的保护系统。在石油天然气行业，从海上平台的燃气发电机组到长输管线的核心压缩机组，都可以看到3500/05​ 机架的身影，它为这些关键设备提供着7×24小时不间断的保护。此外，在大型化工、冶金、船舶和制药等行业，该框架用于为各种高速、大型的旋转机械（如离心压缩机、高炉鼓风机、大型泵组）构建可靠的监测系统。其8个模块槽位提供了足够的灵活性，可以同时配置用于保护停机（如振动超限、轴向位移超限）的监测器模块和用于预测性维护诊断（如频谱分析）的通信网关模块（如3500/92），实现保护与诊断的一体化。

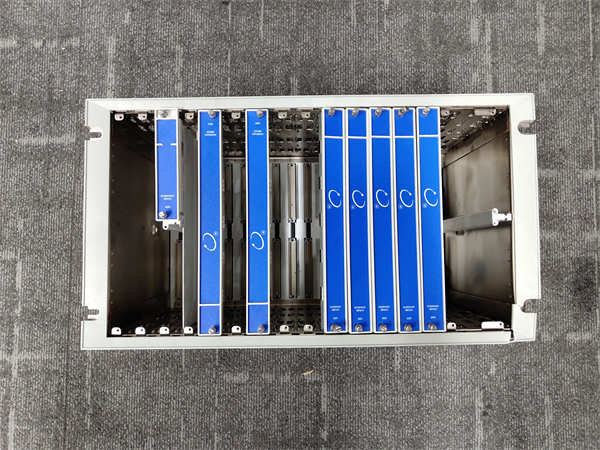

BENTLY 3500/05-01-02-00-00-00​

相关产品

• •125680-01： 100瓦电源模块，是3500/05​ 框架常用的标准电源配置。
• •3500/15： 4槽小型框架，适用于监测点较少的应用，是3500/05​ 的紧凑型选择。
• •3500/42M： 可配置监测器模块，是框架内最核心的振动/位置监测功能模块。
• •3500/92-01-00： 通信网关模块，可安装在3500/05​ 的槽位中，用于数据上传。
• •3500/22： 转速继电器模块，用于超速保护等功能。
• •3500/77： 温度监测模块（RTD/TC），用于监测轴承温度等参数。

安装与维护

安装前准备：在安装3500/05-01-02-00-00-00​ 机架前，需规划好机柜内的空间和安装导轨位置。确保供电线路符合电源模块的输入要求，并已配备合适的断路器和安全锁。检查机架在运输过程中有无明显损伤，并准备好配置所需的模块和连接线缆。维护建议：日常维护主要是保持机架通风良好，定期清理进气口的灰尘。系统运行时，可通过框架接口模块和各个模块的LED指示灯监控系统状态。当需要更换模块时，务必确认该模块支持热插拔，并严格按照操作规程，直接握住模块手柄平稳地拔出或插入。在进行任何接线操作前，必须确保整个机架的电源已完全断开。
