BENTLY 146031-01 振动监测模块 – 4通道通用监测器，支持多种传感器输入

描述

BENTLY 146031-01 是本特利内华达 3500 监测系统中功能强大的 3500/42M 瞬态数据接口模块。该模块是一个4通道的通用监测器，超越了基本的保护功能，专注于为高级机械诊断提供丰富的数据支持。146031-01​ 能够接收来自涡流传感器、速度传感器和加速度传感器等多种类型的信号，连续监测振动、位置、速度等机械参数。其核心价值在于能够捕获和存储与机器事件（如报警、跳闸）相关的动态波形数据，为工程师分析故障根本原因、进行预测性维护（PdM）提供了至关重要的信息，是实现智能状态监测的核心组件。关键参数：通道数量： 4个通用输入通道输入类型： 可接受涡流探头、速度传感器、加速度计信号动态数据记录： 支持连续和瞬态波形捕获通信接口： 集成以太网接口，用于数据上传模块功能： 报警、动态数据记录、键相位处理

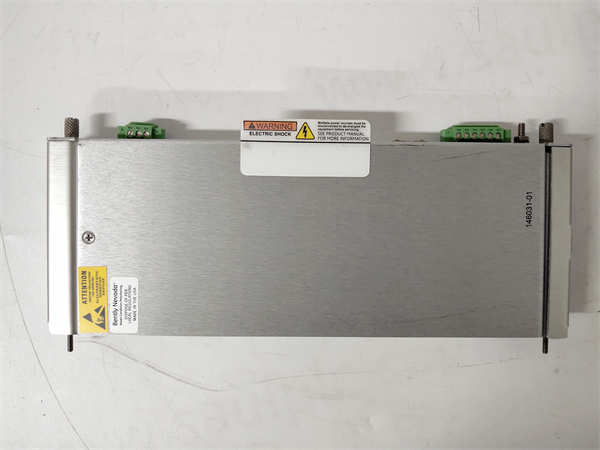

BENTLY 146031-01

主要特点和优势

BENTLY 146031-01​ 模块的核心优势在于其将传统机械保护提升至了高级诊断的层次。与仅提供报警和跳闸信号的标准监测模块不同，146031-01​ 是一个强大的数据采集节点。它的每个通道都可以独立配置，接受来自趋近式探头（用于相对振动和位置）、速度传感器（用于绝对振动）或加速度计（用于高频振动）的信号，这种灵活性使其能够适应各种复杂的监测方案。模块内部集成了强大的信号处理能力，能够实时计算振动通频值（Overall Vibration）和频谱数据。高级诊断与事件分析能力是 146031-01​ 的突出特点。它能够持续缓存动态波形数据，并在预设的触发条件（如报警触发）发生时，自动保存事件发生前后一段时间内的高分辨率波形图。这些瞬态数据对于诊断如摩擦、喘振、叶片通过频率、油膜涡动等复杂机械故障至关重要。此外，模块集成的以太网接口使其能够轻松地将实时数据和记录的事件数据上传到上层工厂数据库或资产性能管理（APM）系统，为决策支持系统提供数据燃料。The BENTLY 146031-01, also known as the 3500/42M Transient Data Interface Module, elevates machinery monitoring from basic protection to advanced diagnostic capabilities. This versatile four-channel monitor serves as a critical data acquisition hub within the 3500 system. Its ability to accept inputs from a wide array of sensors—including eddy current probes, velomitors, and accelerometers—makes it exceptionally adaptable for comprehensive machinery health assessment on turbines, compressors, pumps, and fans.A key differentiator of the 146031-01​ is its powerful transient data capture functionality. It continuously buffers high-resolution waveform data and triggers recording based on alarm events or manual commands. This provides maintenance engineers with a “black box” recorder-like capability for rotating machinery, capturing vital dynamic data before, during, and after a fault condition. This information is indispensable for root cause analysis (RCA) and for developing effective predictive maintenance strategies, ultimately reducing mean time to repair (MTTR) and preventing future failures.

146031-01 技术规格

应用领域

BENTLY 146031-01​ 模块的应用场景主要集中于需要对机械设备进行深度性能分析和故障诊断的领域。在发电行业，它被用于对蒸汽轮机、燃气轮机和发电机进行全面的振动分析，通过捕获启停机过程中的波特图（Bode Plot）和极坐标图，来评估转子动力学特性，并进行准确的动平衡校正。在石油化工行业的大型离心式压缩机和往复式压缩机上，146031-01​ 可用于监测和分析喘振、阀片泄漏、连杆磨损等特定故障，其记录的趋势和波形数据是制定视情维修（CBM）计划的核心依据。此外，对于重要的风机、泵组和电机，146031-01​ 可以作为一台在线式数据采集器，替代便携式振动分析仪进行定期数据采集，实现更高效、更安全的预测性维护。它也是实施资产性能管理（APM）解决方案的理想现场数据源，为大数据分析和人工智能诊断模型提供高质量、连续的时间序列数据，帮助企业从预防性维护转向更具成本效益的预测性维护策略。

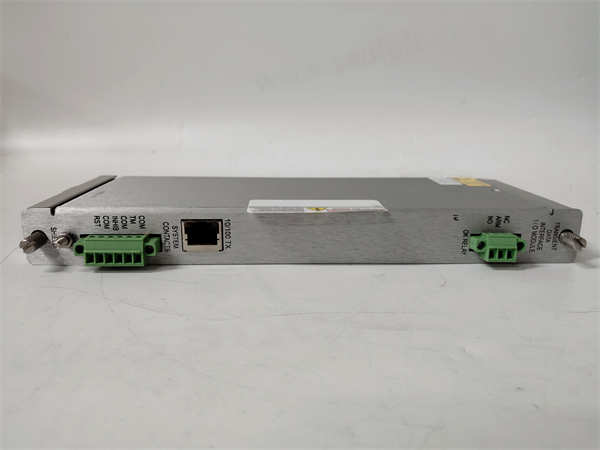

BENTLY 146031-01

相关产品

• •3500/25 键相器模块： 为146031-01​ 提供精确的键相位信号，是进行相位分析和启停机测试所必需的。
• •3500/15 电源模块 (如 125720-01)： 为安装146031-01​ 的整个3500机架提供稳定电源。
• •3300 XL 8mm 探头 (如 125840-02)： 常用的振动位移传感器，其信号可接入146031-01​ 模块。
• •3500/92 通信网关： 与146031-01​ 协同工作，将模块数据集成到工厂DCS或历史数据库中。
• •系统配置软件 (System 1® 或 APM Software)： 用于配置146031-01​ 参数、分析其捕获的动态数据和管理机器健康状况。

安装与维护

安装前准备：在安装 146031-01​ 模块前，需确保3500机架电源已关闭。应预先在配置软件中完成该模块的逻辑配置，包括每个通道的传感器类型、量程、报警值以及动态数据记录设置。确认模块的固件版本与系统软件兼容。准备所需的以太网线缆，用于后续的连接和调试。维护建议：146031-01​ 模块本身无需定期维护，但其配置和数据传输功能需要关注。定期检查以太网连接是否可靠。确保上层监控软件（如System 1）与模块的通信正常，能够成功接收实时数据和瞬态数据记录。
