Bently 136188-02 | 3500/42M Enhanced Vibration Input Module | 可靠性替换方案

描述

关键技术规格

• 产品型号: 136188-02
• 制造商: Bently Nevada (Emerson)
• 所属系统: 3500 系列状态监测系统（机架式）
• 输入通道数: 4 通道，独立信号调理电路
• 传感器类型: 兼容 Bently 3300/3301 系列电涡流探头，提供 -24 V DC 恒流驱动（典型 8 mA）
• 输入范围: -2.0 V 至 -18.0 V DC（对应探头间隙 0–100 mil）
• 带宽: 0–10 kHz（高带宽模式，适用于轴承振动、齿轮啮合等高频事件分析）
• 精度: ±0.5% of full scale（静态），±3%（动态，10 kHz 以内）
• 滤波特性: 可配置高通/低通滤波器（如 10 Hz HPF + 1 kHz LPF），支持原始信号直通（Raw Output）
• 安装方式: 单槽 3500 模块（24 mm 宽），需插入支持 Enhanced 模块的 3500 机架

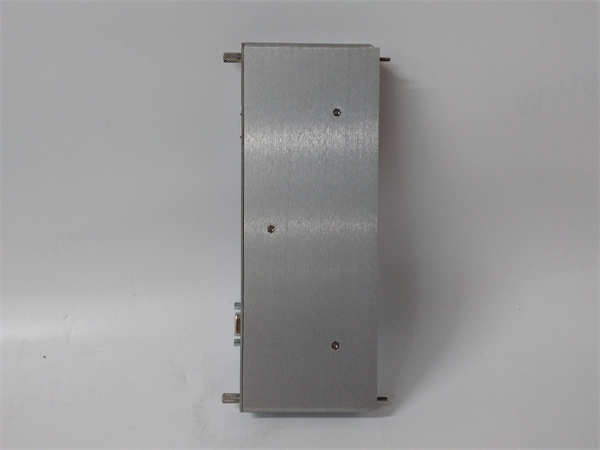

Bently 136188-02

功能定位与应用场景分析

Bently Nevada 136188-02 是 3500/42M 系列中的高带宽专用版本，专为需要捕捉高频机械动态行为的应用而设计。与标准版 136188-01（带宽 ≤1 kHz）不同，-02 型号将模拟前端带宽扩展至 10 kHz，使其能够准确反映轴承缺陷、齿轮故障、叶片通过频率等瞬态振动特征，满足 API 670 对关键机组的高级诊断要求。

该模块广泛部署于对机械完整性要求极高的场景，如大型蒸汽轮机、离心压缩机、燃气轮机及高速泵组。在这些设备中，低频位移监测仅能反映热膨胀或不对中，而高频振动信息才是早期故障预警的关键。尽管该型号已停产，但其在役系统仍承担着不可替代的保护功能。一块未经验证的替换模块若带宽不足或相位失真，将直接导致故障漏报。

典型应用场景：

• 用于核电站主给水泵汽轮机的轴承振动高频监测，支持早期滚动体缺陷识别
• 作为LNG装置压缩机的状态监测核心，捕捉 1× 至 10× 转频范围内的异常谐波
• 应用于炼油厂催化裂化主风机的喘振边缘监测，依赖高带宽信号识别压力脉动
• 用于老旧 3500 系统维保，替换因电容老化导致高频响应衰减的原装模块，确保诊断数据有效性

质量标准与测试流程

我们理解，在高频振动监测中，模块的幅频与相频特性直接决定故障识别能力。一个带宽缩水或噪声过大的备件，等同于“盲测”。因此，我们对每一块 136188-02 执行严格的动态性能验证：

• 外观与清洁： 检查 PCB 上高频耦合电容与运放器件无老化迹象；使用 ESD 安全工具清洁背板连接器，确保信号完整性。
• 上机实测： 安装于真实 3500 机架（含 3500/92-01-00 通信模块），接入四路函数发生器模拟探头输出，连续运行 ≥24 小时，监控 System 1 软件是否报告通道异常。
• 功能诊断：
  • 注入 1 kHz、5 kHz、10 kHz 正弦信号（幅度 -10 V ±1 V），验证各通道输出幅值衰减 ≤ -3 dB；
  • 测试报警继电器在设定阈值下的动作一致性；
  • 验证“Raw Output”模式下信号无削波或失真（使用示波器比对输入/输出波形）。
• 质保承诺： 只有通过全部静态、动态及长期稳定性测试的模块才会出库，并附带《136188-02 高频性能验证报告》，包含幅频响应曲线、THD（总谐波失真）测试结果及报警触发日志。

Bently 136188-02

兼容性与升级路径

为确保 136188-02 100% 适用于您的 3500 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 硬件/固件： 必须使用 3500 机架固件 v4.2 或更高；3500/92 通信模块需为 -01-00 或更新版本，以支持高带宽模块的寄存器映射。
• 配套组件： 探头延长电缆必须为低损耗型（如 330130-080-00-00），普通电缆在 10 kHz 下可能引入显著衰减。
• 替代关系： 136188-02 为高带宽专用型号，不可用 136188-01 替代；若需更多通道，可评估 3500/44M（但需确认其高频性能是否满足要求）。
