BENTLY 135137-01 4通道位置I/O模块

Description

Bently Nevada 135137-01是一款专为Bently Nevada 3500系列机械监测系统设计的高级4通道位置I/O模块。该模块在工业自动化和资产保护中扮演着至关重要的角色，它能够精确接收并处理来自各种位移和位置传感器（例如电涡流传感器、转速位置变送器（RPTs）、直流线性差动变压器（DC LVDTs）、交流线性差动变压器（AC LVDTs）以及旋转电位计）的信号。通过对这些信号的实时监测和分析，Bently Nevada 135137-01能够提供关键的机器状态数据，并与用户定义的报警设定点进行比较。

该模块的核心价值在于其能够对旋转机械的关键参数，如轴向位移、径向轴位置、阀门位置和差胀等，进行高精度连续监测。这使得操作员和维护人员能够及时发现潜在的机械故障，如推力轴承磨损、转子位置异常或阀门行程偏差，从而有效预防设备损坏、减少非计划停机时间，并显著提高工厂的运行可靠性。135137-01模块的通道可进行灵活的配对编程，以适应不同的监测需求，这进一步增强了其在各种复杂工业应用中的通用性和价值。

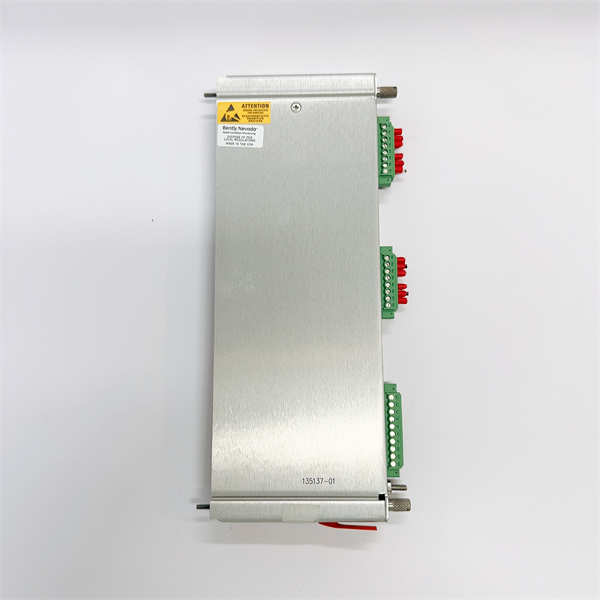

BENTLY 135137-01

技术规格

产品型号：135137-01

制造商：Bently Nevada

产品类型：位置I/O模块

所属系列：3500系列机械监测系统

输入通道数：4个（可成对编程）

兼容传感器：电涡流传感器,转速位置变送器(RPTs),直流线性差动变压器(DC LVDTs),交流线性差动变压器(AC LVDTs),旋转电位计

输入阻抗：-DC LVDT:1 MΩ -电涡流/RPT:10 kΩ -AC LVDT:137 kΩ -旋转电位计:200 kΩ

传感器供电：-电涡流/RPT:-24 Vdc -DC LVDT:+15 Vdc -AC LVDT:2.3Vrms 3400Hz正弦波 -旋转电位计:-12.38 Vdc

记录仪输出：+4至+20 mA（与监视器满量程成比例；除Ramp和CIDE外，每个通道独立输出）

电流输出分辨率：0.3662µA/位

电流输出精度：室温下±0.25%误差；整个温度范围内±0.7%误差

更新速率：≤100 ms

物理尺寸(高x宽x深)：241.3 mm x 24.4 mm x 99.1 mm

重量：0.20 kg

工作温度范围：-30°C至+65°C

存储温度范围：-40°C至+85°C

相对湿度：95%无凝露

主要特点和优势

Bently Nevada 135137-01位置I/O模块在高精度机械状态监测领域提供了多项关键特点和显著优势：

广泛的传感器兼容性:135137-01能够无缝兼容多种类型的位移和位置传感器，包括电涡流传感器、RPT、直流和交流LVDT以及旋转电位计。这种高度的灵活性使得该模块能够适应各种复杂的机械监测需求，无论是监测轴承间隙、阀门行程还是转子位置，都能提供精准的信号输入。

高精度与卓越可靠性:该模块提供极其精确且可靠的位移和位置测量数据，这对于早期发现机械异常至关重要。通过精密的信号调理和处理，Bently Nevada 135137-01确保数据的准确性和稳定性，从而提高诊断的可靠性，有效预防潜在的设备故障。

全面的实时监测与报警功能:135137-01持续监测过程参数，并与用户预设的报警设定点进行实时比较。一旦检测到异常，系统会立即触发报警，及时通知操作人员采取纠正措施，有效避免了设备损坏和非计划停机，从而保障生产过程的连续性。

灵活的通道编程与功能扩展:模块的4个通道可以成对编程，实现不同的监测功能。例如，可以配置为差胀监测、阀门全行程监测，或作为独立的位置通道。这种编程灵活性极大地增强了135137-01在多种应用场景下的通用性和适应性，优化了监测系统的配置效率。

优化的数据采集与分析支持:135137-01模块采集的实时数据可直接通过Bently Nevada 3500系统与System 1软件集成，为操作和维护人员提供丰富的机器运行信息。这些数据是进行趋势分析、故障诊断和预测性维护的重要依据，有助于实现更智能、更高效的资产管理。

坚固耐用的工业级设计:专为严苛的工业环境设计，135137-01具备出色的环境耐受性，可在宽泛的温度范围内稳定运行，并抵抗振动和冲击。这种高可靠性设计确保了模块在恶劣工况下的长期稳定运行，降低了维护需求和运营风险。

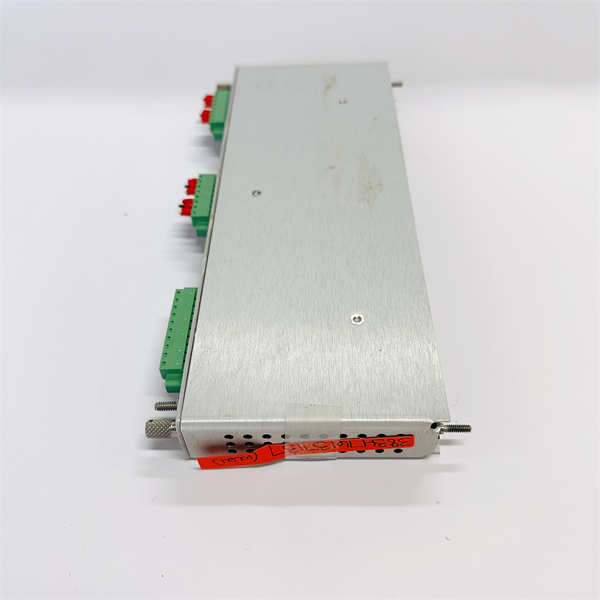

BENTLY 135137-01

应用领域

Bently Nevada 135137-01位置I/O模块是旋转机械健康监测的关键组成部分，广泛应用于对设备运行安全和效率有极高要求的各类工业领域。

在电力生产行业，包括火力发电厂、核电站和水力发电厂，135137-01被广泛应用于监测汽轮机、发电机和大型泵等关键旋转设备的轴向位移、径向轴位置以及热膨胀。这有助于检测推力轴承磨损、转子位置异常或壳体膨胀等关键参数，确保机组的安全高效运行，避免灾难性故障。

在石油和天然气行业，从上游的钻井和开采平台，到中游的管道输送站，再到下游的炼油厂和化工厂，Bently Nevada 135137-01用于监测各种压缩机、泵和涡轮膨胀机等旋转机械。它确保这些关键设备的完整性和可靠性，有效防止意外停机和生产中断，保障人员和财产安全。

在石化和化工行业，该模块被用于监测搅拌器、混合器、反应器和大型风机等旋转设备的位移和位置。这对于确保工艺流程的稳定性、防止设备损坏以及优化产品质量至关重要。

在一般制造业，包括造纸、金属加工、水泥和汽车制造等领域，135137-01模块可用于监测轧辊、传动轴以及生产线中其他移动部件的精确位置，确保生产过程的顺畅和产品的一致性，从而提高生产效率和降低废品率。

安装与维护

安装前准备：在安装Bently Nevada 135137-01位置I/O模块之前，请务必详细阅读Bently Nevada 3500系列系统的相关安装手册和所有适用的电气安全规范。首先，确保3500机架和相关机械的所有电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于模块内部包含静电敏感元件，操作人员必须佩戴防静电腕带，并采取其他防静电措施，防止静电放电对模块造成损害。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。将135137-01模块小心地插入3500机架的指定插槽中，确保其牢固就位。将各种位置传感器（电涡流探头、RPT、LVDT、电位计）的电缆正确连接到I/O模块上的螺丝端子。请务必遵循3500系列手册中提供的接线图，确保正确的极性和屏蔽连接，以保证信号的完整性。

维护建议：Bently Nevada 135137-01模块以其高可靠性而闻名，但定期的维护实践对于确保其长期稳定运行至关重要。应定期对模块及其布线进行目视检查，查看是否有任何物理损坏、连接松动或腐蚀迹象。确保模块和机架周围没有灰尘和碎屑堆积，以保持良好的通风和散热。检查操作环境是否在规定的温度和湿度范围内，极端环境条件可能影响模块性能和寿命。利用Bently Nevada System 1软件持续监测模块的健康状态，审查报警日志，并分析趋势数据，这有助于早期发现潜在问题。尽管模块本身通常不需要频繁校准，但与其连接的传感器（如电涡流探头、LVDT）可能需要定期校准以保持测量精度，请参考具体传感器手册获取校准程序。建议根据Bently Nevada的推荐，定期更新模块的固件，以获得性能改进、新功能或问题修复。

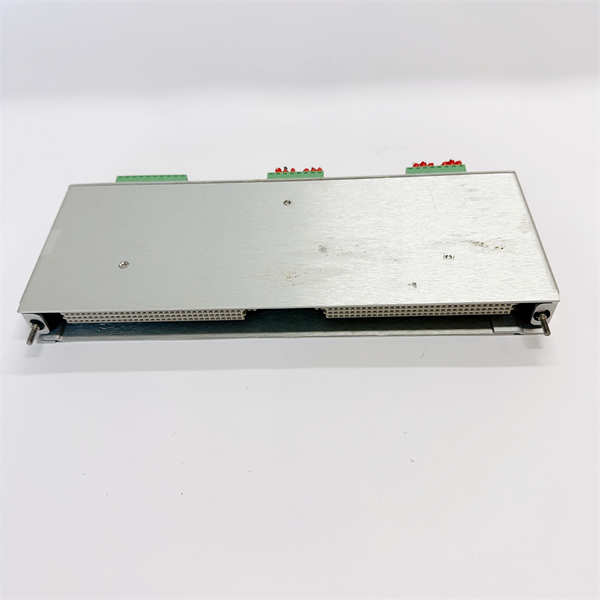

BENTLY 135137-01

产品保障
