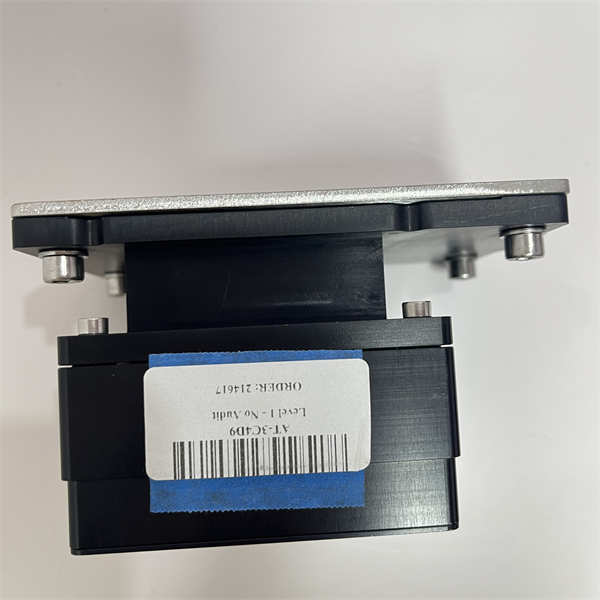

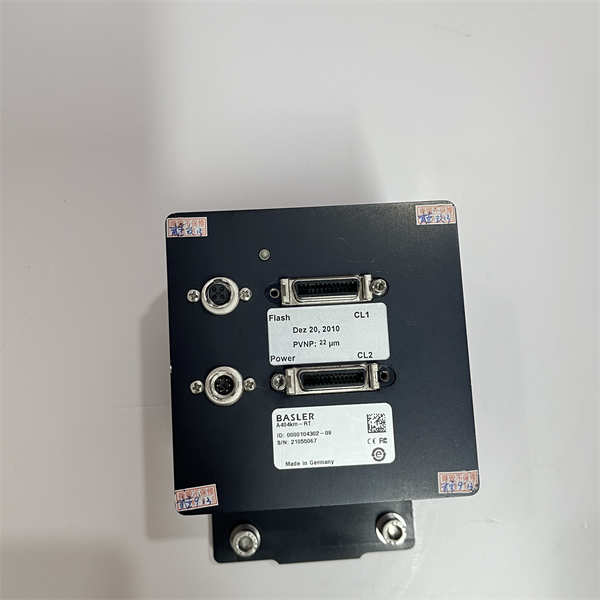

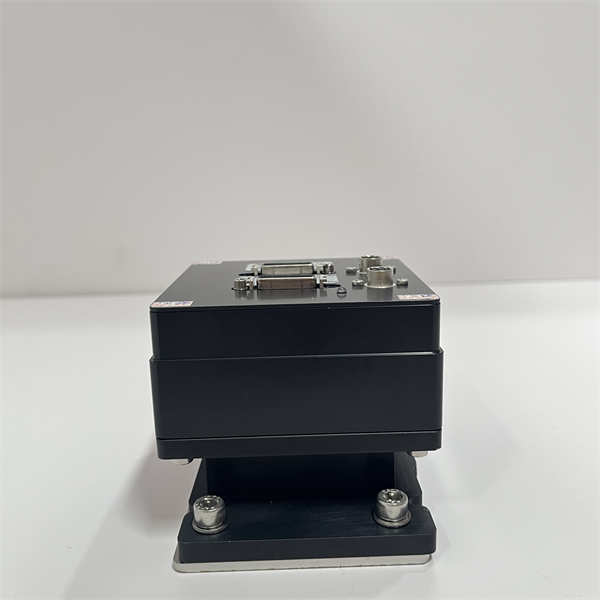

Basler A404KM-RT 工业面阵相机

描述

Basler A404KM-RT是一款高性能工业面阵相机，隶属于Basler著名的A400系列。该相机专为严苛的机器视觉和工业自动化应用而设计，它将高分辨率、高速图像采集能力与卓越的图像质量完美结合。A404KM-RT采用先进的CMOS传感器，能够捕获清晰、细节丰富的图像，并支持高帧率，使其非常适合于快速移动物体的检测、质量控制、尺寸测量以及其他需要实时、精确图像分析的自动化任务。

A404KM-RT的设计注重工业应用的稳定性和可靠性。它具备全局快门功能，能够捕捉运动物体的完整图像而无失真，这对于高速生产线上的检测至关重要。此外，该相机通常配备Camera Link接口，确保高带宽的数据传输，便于与各种图像采集卡和机器视觉系统集成。凭借其坚固的结构和对恶劣工业环境的适应性，Basler A404KM-RT是电子制造、半导体检测、汽车制造、印刷检测以及通用工业自动化等领域视觉解决方案的理想选择。

产品参数与规格

产品型号:A404KM-RT

制造商:Basler AG

产品类型:工业面阵相机(Area Scan Camera)

系列:Basler A400系列

传感器类型:CMOS(通常为高品质CMOS传感器，如Micron MV40)

传感器尺寸:1/1.4″或类似尺寸(具体请参考详细数据手册)

像素分辨率:2352 x 1726像素(400万像素级)

帧率(Full Resolution):96 fps(每秒帧数)

像素尺寸:typically around 4.25µm x 4.25µm(typical)

快门类型:全局快门(Global Shutter)

色彩模式:单色(Monochrome)

接口:Camera Link(通常支持中等配置，Medium Configuration)

像素位深:8位，10位，12位(可配置)

镜头接口:F-mount(或K-mount，取决于具体型号变体，KM通常指K-mount或Basler K-mount兼容)

触发模式:自由运行(Free-run)，硬件触发(Hardware Trigger)，软件触发(Software Trigger)

曝光控制::电子快门，支持外部触发和可编程曝光时间

数字输入/输出:具备数字输入和输出引脚，用于同步和控制外部设备

电源:12-24 VDC(通常通过PoCL，Power over Camera Link或外部供电)

功耗:典型值<5W

工作温度:0°C至+50°C

存储温度:-30°C至+70°C

相对湿度:10%至90%(无凝露)

符合标准:CE,FCC,RoHS,GenICam等工业标准

特征与作用

Basler A404KM-RT工业相机集成了多项先进特征，使其在机器视觉应用中表现出色：

高分辨率图像采集:具备2352 x 1726像素的400万像素级分辨率，能够捕捉极其精细的图像细节，这对于缺陷检测、精密测量和字符识别等高精度任务至关重要。

超高帧率:在全分辨率下可达96 fps的帧率，确保了对高速运动物体的实时监控和捕捉，最大限度地提高了生产线的检测吞吐量和效率。

全局快门:采用全局快门技术，能够在同一瞬间曝光整个图像，从而消除在拍摄快速移动物体时常见的果冻效应或图像失真，提供清晰、准确的图像。

卓越的图像质量:结合先进的CMOS传感器和Basler独特的图像处理算法，提供低噪声、高对比度和均匀的图像质量，甚至在高速拍摄下也能保持出色的性能。

Camera Link接口:使用Camera Link接口进行高速数据传输，提供高带宽和低延迟的图像传输，便于与图像采集卡和复杂的机器视觉处理系统无缝集成。

可配置的感兴趣区域(AOI):支持定义多个AOI，仅传输图像的特定区域，从而减少数据量并进一步提高帧率，优化系统资源利用。

F-mount(或K-mount)镜头兼容性:通常配备F-mount（或与K-mount兼容的接口），这提供了广泛的镜头选择，允许用户根据应用需求选择合适的镜头，以实现最佳的光学性能。

坚固耐用的工业设计:采用紧凑而坚固的工业级外壳，能够承受振动、冲击和宽泛的温度变化，确保在严苛的工厂环境下长期稳定运行，降低了故障率和维护成本。

多功能触发与同步:提供多种触发模式，包括硬件触发和软件触发，以及灵活的曝光控制功能，便于相机与其他自动化设备（如照明、机械臂）进行精确同步。

用途与应用领域

Basler A404KM-RT工业相机以其卓越的性能和稳定性，广泛应用于各种需要高精度和高速图像采集的机器视觉和工业自动化领域：

电子和半导体检测:用于印刷电路板(PCB)缺陷检测、BGA焊点检测、晶圆缺陷检测、芯片封装检测以及微小电子元件的组装验证。

质量控制与缺陷检测:在制造业中，对产品表面缺陷（如划痕、污渍、裂纹）、尺寸偏差、部件缺失或错位进行自动化检测，确保产品质量符合标准。

精密测量与尺寸验证:用于自动化测量各种工件的几何尺寸、形状和位置，如汽车零部件、精密机械零件、医疗器械等，提高测量精度和效率。

印刷和包装检测:在印刷行业中，检测印刷质量、颜色一致性、字符识别(OCR/OCV)；在包装行业中，检测包装完整性、标签粘贴、批次号识别等。

机器人视觉引导:为工业机器人提供精确的视觉信息，用于工件定位、拾取、放置、装配等任务，提高机器人的灵活性和自动化水平。

自动化生产线监控:实时监控生产线的运行状态、产品流动、异常事件等，辅助生产过程的优化和故障诊断。

科研与实验室应用:在科学研究、显微镜成像、生物医学成像等领域，作为高分辨率、高速图像采集设备。

系列与相关产品

Basler A404KM-RT属于Basler A400系列工业相机家族。Basler A400系列以其卓越的图像质量、高帧率和坚固的工业设计而闻名，是为高性能机器视觉应用而开发的。该系列通常包括不同分辨率、帧率和接口的型号，以满足多样化的客户需求。

与A404KM-RT相关的产品和组件包括：

其他Basler A400系列相机:如A402k/kc(24 fps),A403k/kc(48 fps)等，可能提供不同的分辨率、帧率或彩色/单色选项。

Basler ace系列相机:Basler更广泛的相机产品线，提供多种接口（GigE,USB3 Vision等）和性能等级的相机。

图像采集卡(Frame Grabbers):由于A404KM-RT通常采用Camera Link接口，需要兼容的Camera Link图像采集卡来将相机数据传输到计算机，例如来自Matrox,Teledyne Dalsa,Euresys等厂商的采集卡。

机器视觉软件:用于图像处理、分析、模式识别和系统控制的软件，例如Halcon,VisionPro,LabVIEW等。Basler也提供自家的Pylon软件开发包(SDK)，用于相机配置和图像采集。

工业镜头:根据应用需求选择合适的焦距、光圈和接口的工业镜头，如F-mount镜头。

工业照明:配合相机使用的LED光源、频闪灯等，以确保被测物体获得最佳的照明条件。

电缆:Camera Link数据线、触发线、电源线等。

相机支架与防护罩:用于固定相机和保护其免受工业环境中灰尘、水溅或物理冲击的损坏。

安装与维护

安装步骤：

安全注意事项:在安装前，请务必阅读Basler A404KM-RT的用户手册，并确保在进行任何电气连接前断开所有相关设备的电源。佩戴防静电手套或腕带，以防止静电损坏敏感电子元件。

机械安装:使用相机底部的安装孔将A404KM-RT牢固地安装在机器视觉系统的支架上。确保相机位置稳定，并根据应用要求调整好视野。

镜头安装:将选定的F-mount（或K-mount）镜头拧入相机镜头接口。确保镜头牢固且不会松动，并根据需要调整光圈和焦距。

电缆连接:

Camera Link连接:将Camera Link电缆连接到相机上的Camera Link接口和图像采集卡上的对应接口。确保连接牢固，锁紧螺丝。

电源连接:根据相机供电方式（PoCL或外部供电），连接相应的电源线。如果使用外部供电，请确保电源电压符合相机规格。

I/O连接(可选):如果需要使用数字输入/输出功能（如外部触发、闪光灯同步），请按照手册连接相应的I/O线缆。

软件安装与配置:在主机PC上安装Basler Pylon SDK、图像采集卡驱动程序以及您的机器视觉应用软件。使用Pylon Viewer工具或自定义程序配置相机参数（如分辨率、帧率、曝光时间、增益等）。

系统测试:重新连接电源，运行Pylon Viewer或您的应用软件，测试相机是否正常工作，图像采集是否稳定，并根据需要进行图像质量和系统性能的调优。

维护建议：

清洁:定期使用专业的相机清洁工具（如镜头笔、气吹、无尘布和专用清洁液）清洁镜头和传感器表面（如果可见），以避免灰尘或污渍影响图像质量。

环境控制:确保相机工作在规定的温度、湿度和振动范围内。避免相机暴露在过高温度、潮湿或腐蚀性气体环境中，以延长其使用寿命。

固件更新:定期检查Basler官方网站，获取最新的固件更新。更新固件可以带来性能提升、新功能或bug修复。

线缆检查:检查所有连接电缆（Camera Link、电源、I/O）是否完好无损，连接是否牢固，避免因线缆故障导致的通信中断或性能下降。

参数备份:定期备份相机的配置参数，以便在需要恢复或更换相机时快速部署。

故障诊断:如遇问题，首先检查LED指示灯的状态，利用Pylon Viewer等诊断工具获取错误信息，并查阅用户手册进行故障排除。必要时联系Basler技术支持。

产品保障

我们对Basler A404KM-RT工业相机提供坚实的产品保障，以确保客户的投资得到充分保护。
