AVR10D-Q22020 模块 – 工业网络“定海神针”，多重供电，保障系统24/7在线！

描述

YOKOGAWA 的AVR10D-Q22020是一款高性能的模拟量输入冗余模块，隶属于 YOKOGAWA 先进的 CENTUM VP 系列 DCS（分布式控制系统）。作为工业自动化系统中关键的信号采集组件，AVR10D-Q22020专为满足高可靠性要求的工业场景设计，能够精准采集现场的模拟量信号，如温度、压力、流量等经传感器转换后的电信号，并通过冗余设计确保信号传输的连续性与稳定性，为控制系统提供可靠的数据支撑。​

在对安全性和连续性要求极高的工业生产环境中，AVR10D-Q22020凭借其冗余架构和卓越的信号处理能力，成为连接现场设备与控制系统的可靠桥梁。无论是在大型石化联合装置，还是在大型电力机组中，AVR10D-Q22020都能持续稳定地工作，确保关键工艺参数的无间断采集，为工业生产的安全、高效运行提供坚实保障。​

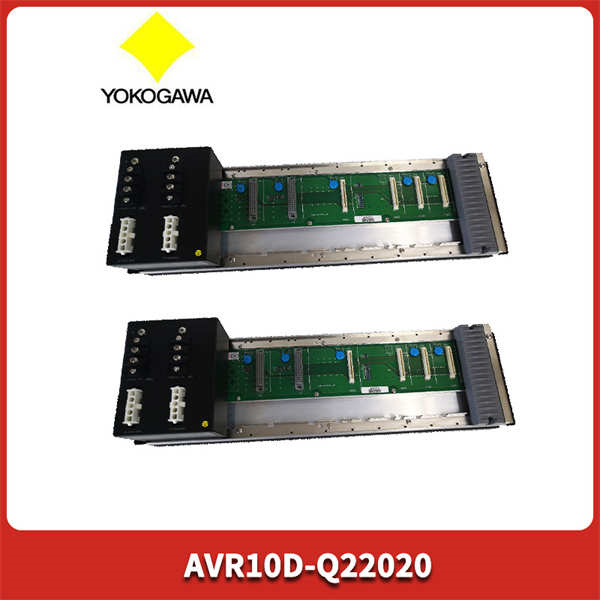

YOKOGAWA AVR10D-Q22020

技术规格​

​

​

主要特点和优势​

超高精度采集：AVR10D-Q22020的测量精度达到 ±0.05% FS，相比常规模拟量输入模块精度更高，能精准捕捉现场信号的细微变化，为精细化工、高端制药等对参数精度要求极高的行业提供可靠数据，保障生产过程的精准调控。​

冗余设计保障：采用 1:1 热冗余架构，主备模块实时同步工作，当主模块出现故障时，可在毫秒级时间内自动切换至备用模块，确保信号采集与传输不中断，极大提升了系统的可靠性，适用于不允许停机的关键工业场景。​

多信号兼容：支持 4-20mA DC、1-5V DC、热电偶、RTD 等多种信号类型，无需额外配置转换模块即可接入不同类型的传感器，简化了系统集成，降低了设备采购与维护成本，增强了模块的通用性。​

快速响应与处理：50ms / 通道的采样周期，能快速跟踪现场信号的动态变化，及时将工艺参数的波动反馈至控制系统，使控制指令的调整更及时，有效避免因信号延迟导致的生产波动，保障生产过程的稳定性。​

强大的抗干扰能力：采用先进的电磁兼容设计，能有效抵御工业现场的电磁干扰、射频干扰和电源噪声，确保在复杂电磁环境下仍能稳定采集信号，数据传输的准确性不受影响。​

应用领域​

大型石化行业：在大型炼油厂、化工厂的连续生产装置中，AVR10D-Q22020用于采集反应釜的高温、高压信号，精馏塔的液位、组分信号，以及管道的流量、压力信号等关键参数。冗余设计确保这些参数的无间断监测，为装置的长周期稳定运行提供数据支持，预防因信号中断导致的生产事故。​

电力行业：在大型火力发电厂、核电站的发电机组中，该模块可采集锅炉的蒸汽温度、压力，汽轮机的振动、转速，发电机的定子电压、电流等重要参数。通过高精度采集和冗余保障，为发电机组的运行监控、故障预警和安全保护提供可靠数据，确保电力生产的安全稳定。​

高端制药行业：在生物制药的发酵、提纯等关键环节，AVR10D-Q22020用于采集发酵罐的温度、pH 值、溶解氧浓度等参数，这些参数直接影响药品质量。其高精度和稳定性确保参数测量的准确性，符合 GMP 等严格的行业标准，保障药品生产的一致性与安全性。​

冶金行业：在钢铁、有色金属冶炼的高温熔炼过程中，该模块采集熔炉的温度、炉内压力、物料液位等信号，冗余设计避免因信号中断导致的熔炼过程失控，帮助操作人员精准控制冶炼工艺，提高产品质量和生产效率。​

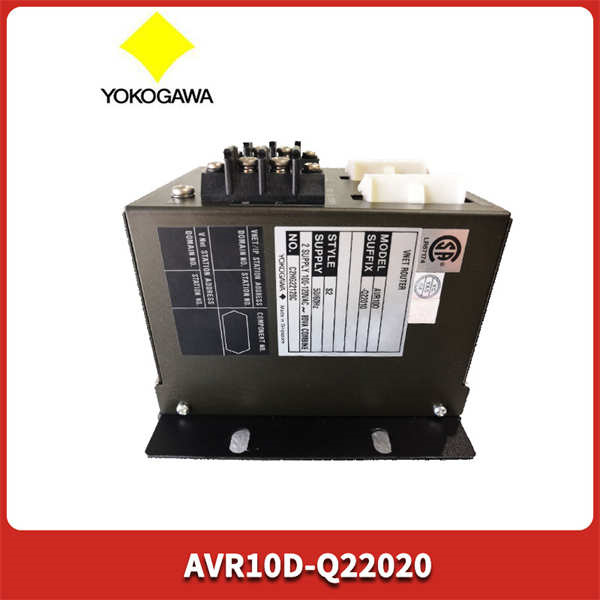

YOKOGAWA AVR10D-Q22020

相关产品​

AAI143-S00：YOKOGAWA 的模拟量输入模块，与AVR10D-Q22020同属 CENTUM 系列，AAI143-S00为非冗余设计，适用于对可靠性要求稍低的场景，可作为AVR10D-Q22020在非关键环节的补充，降低系统成本。​

AAO141-S00：模拟量输出模块，与AVR10D-Q22020配合使用，AVR10D-Q22020采集的信号经控制系统处理后，通过AAO141-S00输出控制指令至执行器，构成完整的模拟量闭环控制回路。​

F3PU20-0N：YOKOGAWA 的电源模块，为AVR10D-Q22020及其他 CENTUM VP 系列模块提供稳定的 24VDC 电源，其冗余电源设计可与AVR10D-Q22020的冗余架构相匹配，进一步提升系统的供电可靠性。​

ADM551-S00：数字量输入 / 输出模块，与AVR10D-Q22020协同工作，采集现场设备的开关状态信号（如阀门开关、设备启停），并输出控制信号至联锁装置，与模拟量信号共同构建全面的过程监控体系。​

CENTUM VP 操作站：作为系统的人机交互界面，接收AVR10D-Q22020传输的实时数据并进行显示、记录和分析，操作人员通过操作站监控生产过程，下达控制指令，实现对工业流程的集中管理。​

安装与维护​

安装前准备：安装AVR10D-Q22020前，需确认安装环境温度、湿度符合要求，远离强电磁干扰源、腐蚀性气体和剧烈振动源。检查 CENTUM VP 系统机架的安装牢固性，按照模块的冗余配置要求，将主备模块准确插入对应的插槽，确保模块与机架的电气连接可靠。核对电源电压为 24VDC ±10%，并确认电源回路具备过载保护功能，检查信号线缆的屏蔽层是否接地，避免信号干扰。​

维护建议：定期通过 CENTUM VP 系统查看AVR10D-Q22020的运行状态，包括各通道的测量值、冗余模块的切换状态和故障报警信息。每季度对模块进行外观清洁，去除表面灰尘，确保散热良好。若出现通道数据异常，先检查信号源和线缆连接，排除外部因素后，通过系统诊断功能检测模块状态，必要时进行主备切换测试。进行维护操作时，需先切断模块电源，对于冗余模块的更换，可在备用状态下进行，避免影响系统运行。
