AUTOMATION ANC-100E 通信模块 – 工业设备联网利器，稳定传输数据！

描述

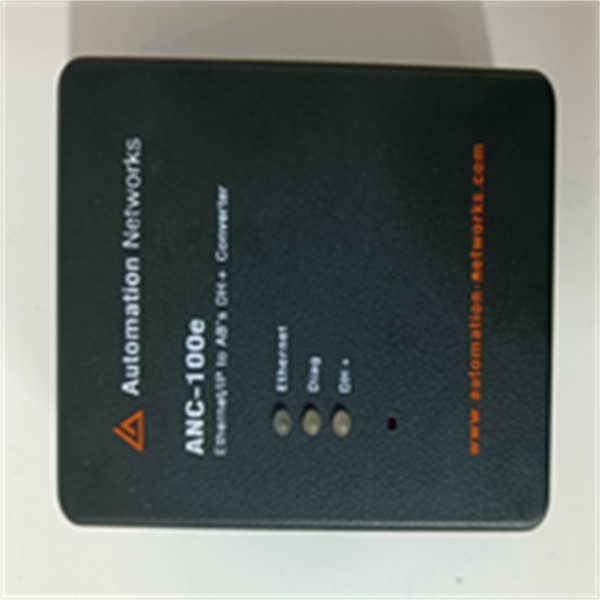

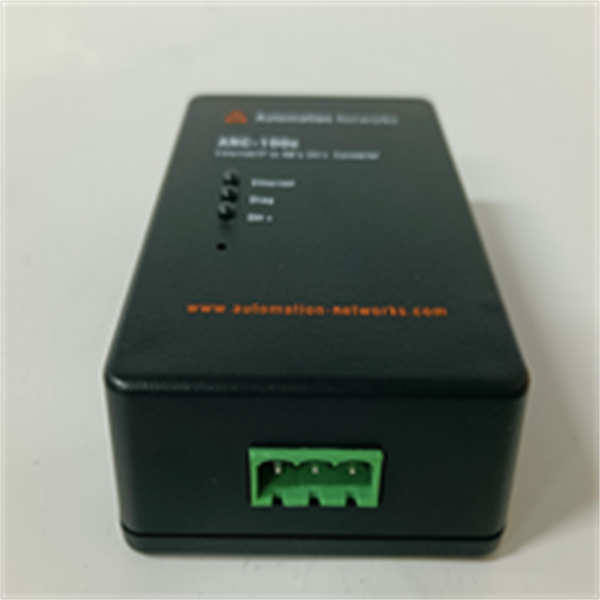

AUTOMATION ANC-100E  AN-X2-AB-DHRIO 是两款专注于工业通信领域的模块，虽定位不同，但都致力于解决工业控制网络中的设备互联难题。AUTOMATION ANC-100E 是一款多协议工业通信转换器，核心功能是在不同通信协议之间搭建 “翻译桥梁”，比如将 Modbus RTU 协议转换为 EtherNet/IP 协议，让使用不同协议的传感器、PLC 和 HMI 能够顺畅交换数据。它在自动化系统中就像一个 “语言翻译官”，消除了不同品牌、不同年代设备之间的通信壁垒。

AN-X2-AB-DHRIO AUTOMATION 则更具针对性，是专为罗克韦尔（Allen-Bradley）系列设备设计的通信网关，尤其擅长处理 DeviceNet（DHRIO）协议与以太网之间的数据转换。在使用罗克韦尔 PLC 的生产线中，AN-X2-AB-DHRIO AUTOMATION 能将分散在现场的 DeviceNet 设备（如电磁阀、传感器）的数据集中上传至以太网网络，同时将 PLC 的控制指令下发至各设备，实现集中监控与控制。这两款模块都采用工业级设计，能适应工厂车间的恶劣环境，是构建高效工业控制网络的重要组件。

ANC-100E AN-X2-AB-DHRIO AUTOMATION

主要特点和优势

多协议兼容，灵活适配不同系统：AUTOMATION ANC-100E 最大的优势在于其强大的协议转换能力，支持 Modbus RTU、Modbus TCP、EtherNet/IP、ASCII 等多种工业常用协议，几乎能对接工厂中常见的各类自动化设备。比如在一个混合了西门子 PLC、施耐德变频器和国产 HMI 的车间，AUTOMATION ANC-100E 能轻松实现这些设备之间的数据互通，无需更换现有设备，大幅降低了系统升级成本。这种灵活性让它成为老旧工厂设备联网改造的理想选择。

专为罗克韦尔设备优化，通信高效稳定：AN-X2-AB-DHRIO AUTOMATION 针对罗克韦尔设备的通信特性进行了深度优化，与 Allen-Bradley 的 Logix 系列 PLC、DeviceNet 总线设备兼容性极佳。它能实现 DHRIO（DeviceNet to Ethernet/IP）协议的无缝转换，数据传输延迟低至毫秒级，确保控制指令和设备状态的实时同步。在汽车装配线等对通信实时性要求高的场景，AN-X2-AB-DHRIO AUTOMATION 能稳定传输大量设备的状态数据，避免因通信延迟导致的生产中断。

工业级可靠性，适应严苛环境：无论是AUTOMATION ANC-100E 还是 AN-X2-AB-DHRIO AUTOMATION，都采用了工业级硬件设计。它们的工作温度范围覆盖 0-60℃，能承受车间的温度波动；具备较强的抗电磁干扰（EMC）能力，可抵御电机、变频器产生的电磁噪声；同时支持宽电压供电（通常为 24V DC，允许 ±10% 波动），确保在电网电压不稳定的情况下仍能正常工作。这种可靠性让它们能在食品加工、冶金、汽车制造等各种工业场景中长期稳定运行。

配置简单，维护便捷：这两款模块都注重用户体验，提供直观的 Web 配置界面，工程师无需专业编程知识，通过浏览器即可完成协议参数设置、网络配置和故障诊断。AUTOMATION ANC-100E 还支持配置文件的导入导出，方便批量部署相同参数的多台设备；AN-X2-AB-DHRIO AUTOMATION 则能与罗克韦尔的 RSLinx 软件无缝集成，可在软件中直接查看模块状态和连接设备，简化了系统维护流程。

The AUTOMATION ANC-100E and AN-X2-AB-DHRIO represent robust solutions for industrial communication challenges, each tailored to specific networking needs. The ANC-100E excels as a multi-protocol converter, seamlessly translating between Modbus, EtherNet/IP, and other industrial protocols, enabling interoperability between disparate automation equipment—critical for retrofitting legacy factory systems without costly hardware replacements.

The AN-X2-AB-DHRIO, optimized for Allen-Bradley ecosystems, delivers exceptional performance in bridging DeviceNet networks with Ethernet/IP, ensuring low-latency data transfer essential for real-time control applications. Both modules feature industrial-grade construction, with wide temperature ranges and robust EMC protection, guaranteeing reliable operation in harsh manufacturing environments. Their user-friendly web interfaces simplify configuration and maintenance, making them accessible even to technicians with limited programming expertise. Together, these modules form a versatile toolkit for building connected, efficient industrial control networks.

ANC-100E 与 AN-X2-AB-DHRIO 技术规格

应用领域

AUTOMATION ANC-100E 在设备联网改造项目中应用广泛。比如在一个运行了十几年的食品加工厂，原有设备包括不同品牌的 PLC、温度控制器和包装机，通信协议各不相同，难以实现集中监控。安装AUTOMATION ANC-100E 后，它将各种设备的协议统一转换为 EtherNet/IP，工厂管理层通过 HMI 就能实时查看所有设备的运行状态和生产数据，不仅提高了管理效率，还能通过数据分析提前预警设备故障，减少了非计划停机时间。

AN-X2-AB-DHRIO AUTOMATION 则是罗克韦尔系统用户的理想选择。在汽车零部件生产线上，大量使用罗克韦尔的 PLC 和 DeviceNet 总线设备（如机器人抓手、传送带电机驱动器），AN-X2-AB-DHRIO AUTOMATION 能将这些分散的 DeviceNet 设备接入工厂以太网，使中央控制系统能精确协调各设备的动作。例如在发动机装配工位，通过它的实时数据传输，PLC 能精准控制拧紧机的扭矩、机器人的移动路径和传送带的速度，确保装配精度和生产节奏，提升了产品质量和生产效率。

此外，在水处理厂的远程监控系统中，AUTOMATION ANC-100E 可将现场水泵、阀门的 Modbus RTU 信号转换为以太网信号，传输至中控室；而在采用罗克韦尔系统的冶金车间，AN-X2-AB-DHRIO AUTOMATION 则能将炉温传感器、液压设备的数据集中管理，这两款模块都在各自擅长的领域为工业控制网络提供了稳定可靠的通信支持。

相关产品

1. AUTOMATION AN-X-AB-ENET：AN-X2-AB-DHRIO AUTOMATION的姊妹型号，专注于 Allen-Bradley 设备的 EtherNet/IP 扩展，不支持 DeviceNet 协议，适合纯以太网环境。
2. AUTOMATION ANC-200E：AUTOMATION ANC-100E的升级款，支持更多协议和更高数据传输速率，适合大型复杂工业网络。
3. AUTOMATION AN-X-MODBUS：专注于 Modbus 协议转换的网关，可与AUTOMATION ANC-100E配合使用，增强 Modbus 设备的联网能力。
4. 罗克韦尔 1756-ENBT：罗克韦尔 Logix 系列 PLC 的以太网模块，可与AN-X2-AB-DHRIO AUTOMATION无缝对接，构建完整的罗克韦尔通信网络。
5. AUTOMATION AN-X-DEVICE-NET：纯 DeviceNet 网络扩展模块，与AN-X2-AB-DHRIO AUTOMATION相比，不具备以太网转换功能，适合单纯扩展 DeviceNet 节点。
6. AUTOMATION ANC-100B：AUTOMATION ANC-100E的简化版，支持协议较少，价格更低，适合简单的点对点通信场景。
7. AUTOMATION AN-X-GATEWAY：通用型工业通信网关，兼容性更广，可作为AUTOMATION ANC-100E和 AN-X2-AB-DHRIO AUTOMATION 的替代产品用于复杂网络环境。

ANC-100E AN-X2-AB-DHRIO AUTOMATION

安装与维护

安装前准备：安装AUTOMATION ANC-100E 或 AN-X2-AB-DHRIO AUTOMATION 前，需先规划好安装位置，应选择控制柜内通风良好、远离强电磁干扰源（如变频器）的地方。检查 DIN 导轨是否牢固，准备好符合规格的电源线（截面积≥0.5mm²）和通信线缆（以太网建议用超五类及以上屏蔽线，DeviceNet 用专用总线电缆）。安装前需记录现场设备的通信参数（如波特率、地址、协议类型），以便后续配置模块。

安装要点：将AUTOMATION ANC-100E 或 AN-X2-AB-DHRIO AUTOMATION 卡入 DIN 导轨，用螺丝固定防止振动松动。连接电源线时注意正负极性，确保电压在 18-30V DC 范围内；连接通信线时，以太网口用标准 RJ45 水晶头，串口或 DeviceNet 接口按引脚定义接线，屏蔽层单端接地。接通电源后，观察模块的电源指示灯是否常亮，正常情况下以太网口会根据连接状态亮起相应指示灯。首次使用需通过电脑连接模块的默认 IP 地址，进入 Web 配置界面进行网络参数设置。

维护建议：日常维护AUTOMATION ANC-100E 和 AN-X2-AB-DHRIO AUTOMATION 时，每周应检查一次模块指示灯状态，确保电源灯、通信灯正常。每季度通过 Web 界面查看模块的运行日志，清理不必要的历史记录，保持存储空间充足。若出现通信中断，可先检查网线是否松动、设备地址是否冲突，再通过 ping 命令测试网络连通性。清洁模块时需断电操作，用干燥的压缩空气吹除表面灰尘，切勿用水或化学清洁剂。如需固件升级，可从官网下载最新固件，通过 Web 界面完成升级，升级过程中切勿断电。
