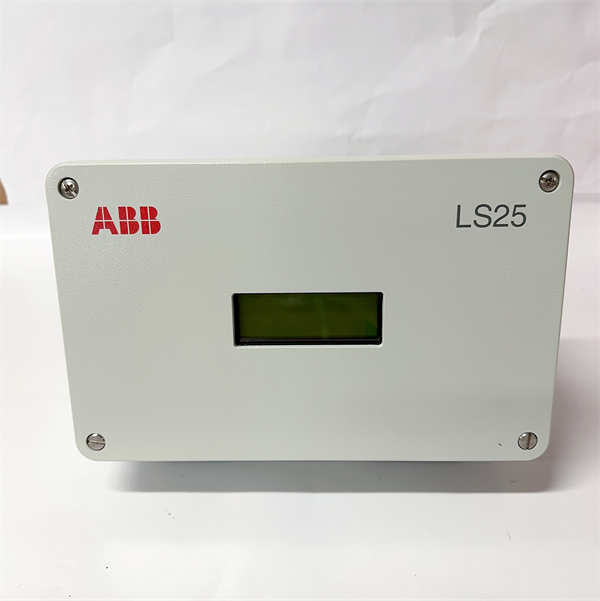

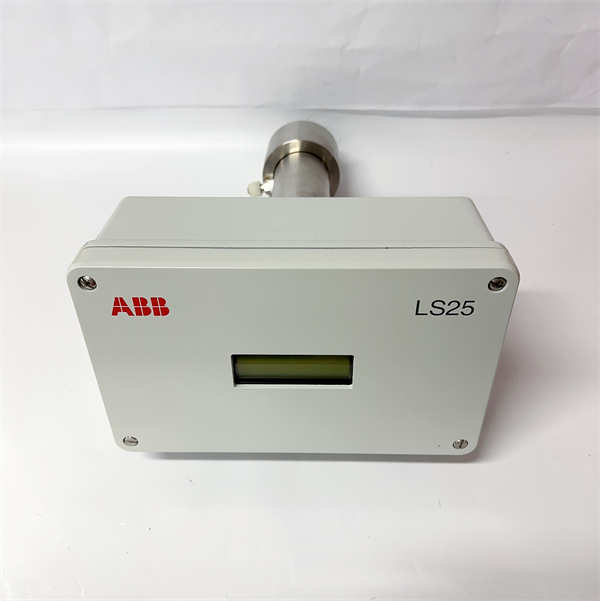

AO2000 LS25 ABB 激光气体分析仪模块

Description

ABB AO2000 LS25是一款由全球领先的电力与自动化技术公司ABB制造的高性能激光气体分析仪模块。作为ABB Advance Optima AO2000系列模块化连续气体分析系统中的核心组件，ABB AO2000 LS25采用最先进的可调谐二极管激光吸收光谱(TDLAS)技术。它被设计用于对烟囱、管道、过程室或类似场所内的气体成分进行连续、非接触式在线监测，以提供高精度、高稳定性、高可靠性的实时气体浓度数据。

AO2000 LS25的测量原理是基于红外单线吸收光谱，利用特定波长下不同气体分子具有独特吸收线的特性，通过激光扫描被测气体吸收线并检测光强度变化来计算气体浓度。这款分析仪由独立的发射器单元、接收器单元和电源单元组成，能够精确测量多种气体成分，如O2、NH3、HCl、HF、H2S、H2O、CO、CO2、NO、N2O、HCN、CH4等，适用于从ppm级到体积百分比的宽广测量范围。ABB AO2000 LS25支持危险区域应用，具备ATEX、IECEx和CSA等防爆认证，并通过以太网实现远程操作和与AO2000中央处理单元的集成，使其成为过程控制、环境监测和排放合规性等关键应用领域的理想选择。

AO2000 LS25 ABB

技术规格

产品型号:AO2000 LS25

制造商:ABB

产品类型:激光气体分析仪模块

所属系列:Advance Optima AO2000

测量技术:可调谐二极管激光吸收光谱(TDLAS)

测量原理:红外单线吸收光谱

测量模式:非接触式，原位(In-situ)/交叉堆栈(Cross-stack)

测量气体:O2,NH3,HCl,HF,H2S,H2O,CO,CO2,NO,N2O,HCN,CH4等

测量范围:宽广(ppm级至vol.%)，具体取决于气体组分

准确性:高精度(取决于测量气体和范围)

响应时间:快速响应(取决于应用和配置)

输出信号:4-20 mA模拟输出(通过中央单元)/以太网通信

通信协议:以太网(与AO2000中央单元),可能支持Modbus/Profibus DP

电源:24 VDC(通过内部或外部电源单元)

外壳防护等级:IP66(发射器和接收器单元)

防爆认证:ATEX,IECEx,CSA(适用于潜在爆炸性环境)

工作温度:-25°C至+70°C(典型值)

过程温度:最高可达1500°C(取决于应用)

过程压力:最高可达10 bar(绝对压力)

光学窗口:蓝宝石或类似耐压材料

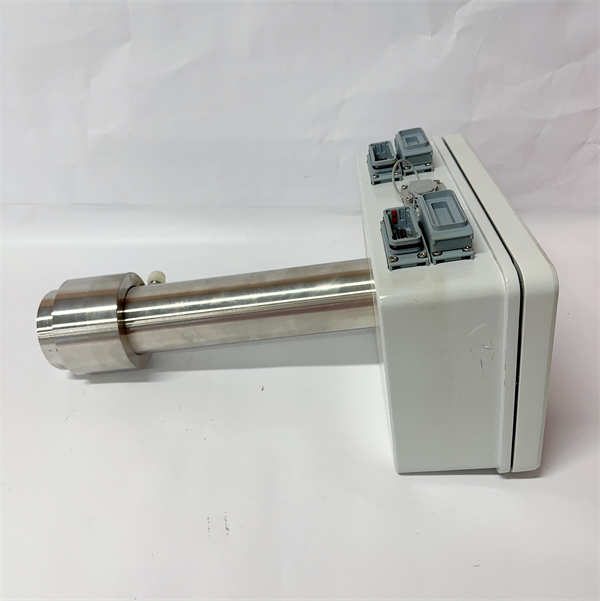

组成:发射器单元，接收器单元，电源单元

主要特点和优势

ABB AO2000 LS25激光气体分析仪模块凭借其创新的TDLAS技术和模块化设计，在工业气体监测领域提供了卓越的性能和显著的优势。

超高精度与选择性：ABB AO2000 LS25采用先进的可调谐二极管激光吸收光谱(TDLAS)技术，能够针对目标气体分子进行高选择性测量。这种技术排除了交叉干扰，即使在复杂的气体混合物中也能提供极其精确的浓度读数，确保了测量数据的可靠性和准确性。

原位(In-situ)无接触测量：该分析仪支持原位测量，无需从过程管道中抽取气体样本进行预处理。这意味着测量是直接在管道或烟囱中进行的，消除了采样系统带来的时间延迟、维护需求和潜在误差，从而实现了更快的响应时间，减少了运行成本。

恶劣环境适应性与防爆安全：AO2000 LS25的发射器和接收器单元设计坚固，具备IP66防护等级，能够承受严苛的工业环境。同时，它获得了ATEX、IECEx和CSA等国际防爆认证，适用于潜在爆炸性环境（如Zone 2）中的安全使用，确保了在危险区域应用的合规性和人员安全。

宽广的测量范围与多组分能力：ABB AO2000 LS25能够测量多种气体成分，并支持从极低浓度（ppm级）到高浓度（vol.%）的宽广测量范围。这种灵活性使其适用于各种应用场景，从痕量气体检测到高浓度过程气体分析。

模块化设计与易于集成：作为ABB Advance Optima AO2000系列的一部分，AO2000 LS25具备高度的模块化和可扩展性。它可以与其他分析仪模块（如氧气分析仪、光度计）自由组合，形成定制化的分析解决方案。通过以太网与AO2000中央单元的连接，实现了远程操作、数据访问和无缝集成到现有DCS/PLC系统中，简化了系统部署和管理。

低维护与自动校准：ABB AO2000 LS25的非接触式测量原理大大降低了维护需求，无需频繁更换滤芯或清洗采样管线。许多型号还具备自动校准功能，无需使用测试气瓶，进一步简化了日常操作和降低了拥有成本。

AO2000 LS25 ABB

应用领域

ABB AO2000 LS25激光气体分析仪模块凭借其卓越的性能和适应性，在多个对气体监测精度和可靠性要求极高的工业领域中得到广泛应用。

在电力生产行业，ABB AO2000 LS25是燃煤电厂、燃气电厂和垃圾焚烧厂中烟气排放监测(CEMS)的关键组成部分。它用于实时监测烟气中的污染物浓度，如CO、CO2、NOx、SO2、NH3（用于脱硝过程的氨逃逸监测）和H2O，确保电厂符合严格的环保排放标准。同时，它也用于锅炉燃烧优化，通过监测炉膛内的O2和CO浓度，实现更高效、更清洁的燃烧。

在石油和天然气行业，从上游的天然气开采和处理到下游的炼油和石化过程，AO2000 LS25用于监测工艺气体的组分、火炬气体的排放以及危险气体泄漏检测（如H2S、CH4），确保生产过程的安全性和优化。

在化工和制药行业，该分析仪模块可用于关键反应过程的气体组分分析，确保产品质量和生产效率。例如，监测反应容器中的反应气体、废气处理过程中的排放，以及工作场所空气中的有毒有害气体浓度。

此外，ABB AO2000 LS25也广泛应用于水泥、钢铁、玻璃等行业的过程控制和环境监测，通过对窑炉、高炉、玻璃熔炉等设备排放气体的实时分析，优化燃烧效率，减少能源消耗，并确保符合环境保护法规。

相关产品

ABB AO2000 LS25激光气体分析仪模块是ABB Advance Optima AO2000系列集成分析仪系统的一部分，它与该系列中的其他分析仪模块和中央处理单元协同工作。

ABB AO2000中央单元(Central Unit)：例如AO2000-XX系列，是AO2000 LS25的控制核心，提供电源、显示、控制界面和通信接口，协调所有分析仪模块的运行。

ABB AO2000其他分析仪模块：包括各种基于不同测量原理的模块，可与AO2000 LS25组合使用，实现多组分气体分析，例如：

ABB Uras26：红外光度计模块(NDIR/UV)，用于测量CO,CO2,NO,SO2,N2O,CH4等。

ABB Magnos28/27：氧气分析仪模块(顺磁法)。

ABB Caldos25/27：热导率分析仪模块。

ABB Fidas24：FID分析仪模块，用于测量总烃(THC)。

ABB气路处理单元(Pneumatics Module)：为分析仪提供样品气体的预处理和流路控制。

ABB连接盒/接线盒：用于将AO2000 LS25的电源和信号电缆连接到系统。

ABB探头和取样系统：用于从过程管道中获取气体样本（如果是非原位安装）。

ABB专用通信软件和工具：用于AO2000 LS25和AO2000系统的组态、校准、诊断和数据可视化。

ABB备件和耗材：如光学窗口、密封件、电源模块等，确保分析仪的长期运行和维护。

安装与维护

安装前准备：在安装ABB AO2000 LS25激光气体分析仪模块之前，务必确保过程管道已完全停机、卸压并冷却到安全温度，同时采取所有必要的安全预防措施，如挂牌上锁。请仔细阅读ABB AO2000 LS25的安装手册和AO2000系统手册，了解详细的安装步骤、电气连接图、光学路径对准要求和环境条件。AO2000 LS25由发射器单元和接收器单元组成，需要安装在被测管道或烟囱的两侧，确保两者之间有清晰、无障碍的视线。安装时，需要精确对准发射器和接收器的光学窗口，使其激光束能够穿透被测气体路径。连接电源线和通信电缆到各自的单元，并确保所有接线符合当地电气规范和防爆区域要求。如果需要在危险区域安装，必须严格遵循ATEX/IECEx/CSA认证的安装指南，包括正确的电缆密封和防爆措施。

维护建议：ABB AO2000 LS25激光气体分析仪模块设计用于低维护运行，但定期的检查和适当的预防性维护对于确保其持续高精度和高可靠性至关重要。维护的核心是保持光学窗口的清洁。定期对发射器和接收器单元的光学窗口进行目视检查，并根据需要使用无尘布和指定清洁剂进行清洁，以防止灰尘、颗粒物或冷凝物积聚影响测量精度。检查分析仪外壳是否有物理损坏、腐蚀迹象或电缆磨损，确保所有连接器和密封件完好无损。监控AO2000 LS25在AO2000中央单元或通过远程软件显示的诊断信息和报警状态。许多型号具备自动校准功能，应根据制造商的建议定期执行自动校准，以确保测量准确性，并可能无需外部测试气瓶。如果系统指示光路对准偏差或测量误差，应进行光学路径的重新校准或对准。任何超出日常维护范围的故障或性能问题，建议联系ABB或其授权服务商进行专业诊断和维修。

产品保障

ABB对其AO2000 LS25激光气体分析仪模块提供全面的产品保障，这充分体现了ABB作为全球测量与分析技术领导者对产品质量和客户满意度的坚定承诺。
