ALSTOM UT150 | 汽轮机就地控制面板 | 备件核对与延续运行策略

描述

关键技术规格 (备件核对用)

• 产品型号: UT150
• 制造商: ALSTOM
• 所属系统: TCF / TCB 汽轮机控制系统（常见于1990s–2000s投运的火电、核电常规岛）
• 显示类型: 单色 LCD 或 CRT（依生产批次而定），典型分辨率为 640×480 或更低
• 输入方式: 薄膜键盘或机械按键面板，带专用功能键（如 “START”, “STOP”, “ACK”）
• 通信接口: 通常为 RS-485 或 proprietary serial link 连接至主CPU（如 MP101/MC101）
• 供电要求: 24 VDC 或 110/230 VAC（依版本而定）
• 安装方式: 面板嵌入式安装，标准开孔尺寸（需核对原柜图纸）
• 软件依赖: 运行专有固件，与 TCF 控制逻辑版本强绑定，无法升级操作系统
• 环境等级: IP54 或类似工业防护，适用于控制室环境

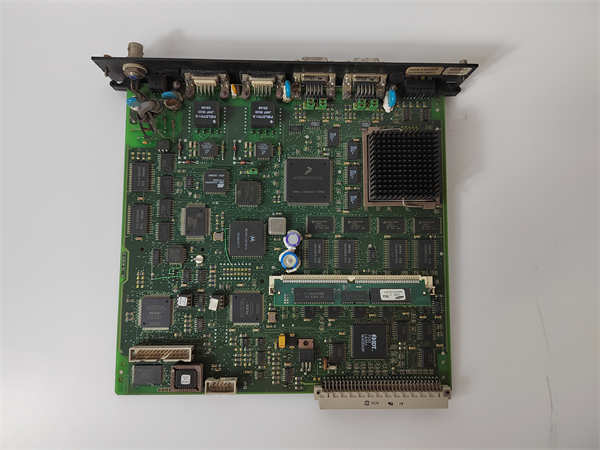

ALSTOM UT150

系统定位与停机影响

UT150 是 ALSTOM TCF 系统中部署于汽轮机就地控制盘（Local Control Panel, LCP）的核心人机接口。在无中央集控室或集控室通信中断时，运行人员完全依赖 UT150 执行机组启停、复位报警、查看跳闸首出原因等关键操作。它不仅是监视窗口，更是应急控制的最后手段。若 UT150 失效（如屏幕黑屏、按键无响应、通信中断），将导致：① 无法就地启机——在远程系统故障时丧失备用启动能力；② 跳闸后无法诊断——运行人员无法查看“First Out”信息，延长故障排查时间；③ 违反运行规程——多数电厂规程要求 LCP HMI 必须可用，否则禁止启机。此类问题虽不直接触发停机，但会显著延长恢复时间，并在安全审计中构成重大不符合项。

ALSTOM UT150

可靠性分析与常见故障点

UT150 的主要老化问题集中在显示与输入部件。LCD 背光灯管寿命有限（通常 3–5 年），长期运行后亮度衰减甚至完全熄灭；CRT 版本则存在高压包老化、聚焦漂移问题。薄膜键盘因频繁操作易出现触点氧化或断裂，表现为按键失灵或连击。通信接口芯片（如 RS-485 收发器）对现场浪涌敏感，在接地不良环境中易损坏。此外，内部电源模块电解电容干涸会导致供电不稳，引发随机重启。

设计上的薄弱环节包括：无双机冗余配置；固件不可更新，无法修复已知缺陷；且专用通信协议不开放，难以集成第三方替代设备。

预防性维护建议：

• 每12个月测试所有功能键响应及屏幕显示完整性；
• 清洁键盘缝隙与通风孔，防止粉尘堆积导致散热不良；
• 检查通信电缆屏蔽层接地，避免共模干扰；
• 在计划停机期间，执行完整操作流程演练（启机→升速→停机→报警确认），验证人机交互可靠性。
