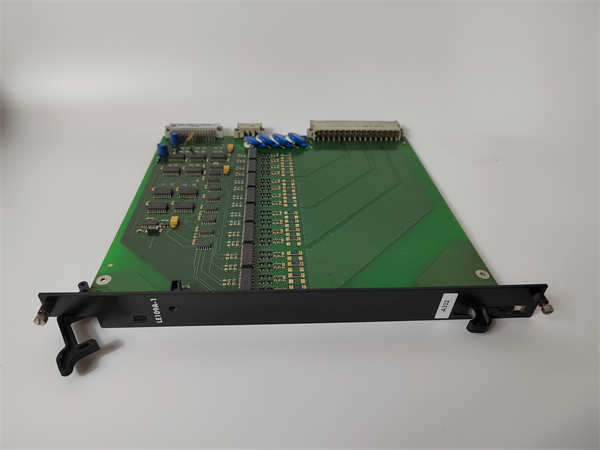

ALSTOM LE109A | 控制柜I/O扩展背板 | 备件核对与延续运行策略

描述

关键技术规格 (备件核对用)

• 产品型号: LE109A
• 制造商: ALSTOM
• 所属系统: TCF / TCB 汽轮机控制系统（常见于1990s–2000s投运机组）
• 功能类型: 本地扩展模块（Local Expansion Unit）或扩展背板基座
• 支持模块类型: 兼容 ALSTOM AS111、AH116、AL132、AB121 等标准I/O卡件
• 通信方式: 通过专用并行总线或串行链路连接至主CPU机架（如 MC101 或 MP101）
• 供电方式: 通常由主架通过扩展电缆供电，部分版本支持本地辅助电源输入
• 安装方式: 导轨或机架固定，占用控制柜内独立空间
• 槽位数量: 通常提供4–8个标准I/O插槽（依具体配置而定）
• 连接器类型: 高密度航空插头或专用背板连接器（如 DIN 41612 类型）

ALSTOM LE109A

系统定位与停机影响

LE109A 在 ALSTOM TCF 系统中扮演“扩展中枢”角色，通常部署在远离主控柜的就地控制盘（Local Control Panel）中，用于集中采集或驱动现场设备信号（如辅机状态、油温、冷却水阀等）。它通过专用电缆与主CPU通信，使系统无需将所有I/O集中于中央机柜，降低布线成本并提升分区控制能力。若 LE109A 发生故障（如背板短路、通信中断或供电异常），其所承载的所有I/O模块将同时失效，导致：① 辅机控制失灵（如润滑油泵无法启停）；② 保护信号丢失（如轴承温度未上报）；③ 触发“扩展单元通信故障”报警，可能连锁限制机组负荷或强制降出力。虽然不直接控制主汽门，但其失效会削弱系统整体可靠性，在关键工况下可能间接引发非计划停机。

ALSTOM LE109A

可靠性分析与常见故障点

LE109A 本身无主动电子元件（部分版本含简单缓冲电路），主要故障源于机械与连接问题。长期运行后，扩展电缆连接器因振动产生松动或氧化，导致通信间歇中断；背板金手指腐蚀会造成模块接触不良，表现为随机I/O丢点；机柜内湿气凝露可能引发背板绝缘下降，甚至短路。此外，若本地供电不稳定（如辅助24 VDC波动），会影响所插模块正常工作。

设计上的薄弱环节包括：通信链路无冗余，单根电缆故障即导致整个扩展单元离线；无本地诊断LED指示通信状态；且对环境温湿度敏感，尤其在无空调的就地盘柜中老化加速。

预防性维护建议：

• 每年检查扩展电缆连接器锁紧状态，清洁金手指并涂抹抗氧化剂；
• 测量本地供电电压稳定性（应在 ±5% 范围内）；
• 在计划停机期间，拔插所有I/O模块以清除接触氧化层；
• 通过操作员站监控“扩展单元通信状态”历史趋势，识别早期异常。
