ALSTOM AL132 系列 | 汽轮机联锁执行单元 | 生命周期终结后的延续运行方案

描述

关键技术规格 (备件核对用)

• 产品型号: AL132 / AL132A (STO0982E01 为订货号，对应 AL132A)
• 制造商: ALSTOM
• 所属系统: TCF / TCB 汽轮机控制系统（广泛应用于1990–2010年代投运的火电、核电常规岛）
• 输出类型: 16路隔离数字量输出（通常为晶体管或光耦驱动，用于控制中间继电器线圈）
• 输出负载能力: 典型为 24–48 VDC / ≤100 mA per channel（具体取决于继电器选型）
• 隔离方式: 光电隔离，通道间及通道对背板隔离电压 ≥500 Vrms
• 响应时间: ≤5 ms（从CPU指令到输出端动作）
• 安装方式: 插入专用 ALSTOM TCF 控制机架，通过背板供电与通信
• 状态反馈: 部分版本支持输出状态回读（需系统固件支持）
• 配套端子: 必须使用原厂指定端子基座（如 ALxxx 系列），针脚定义与其他DO模块不兼容

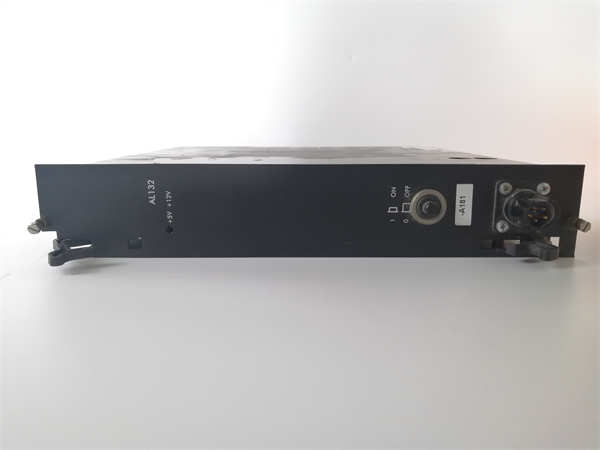

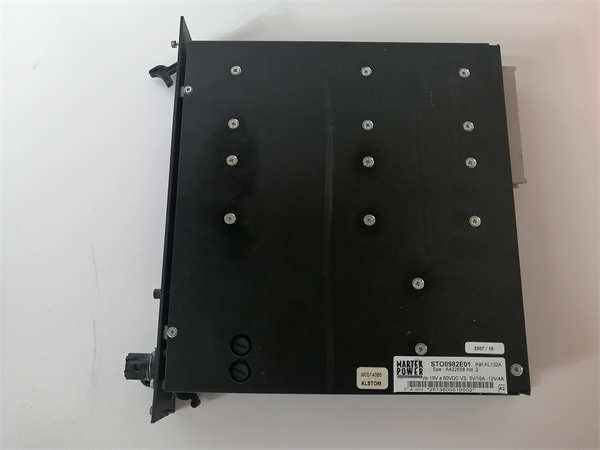

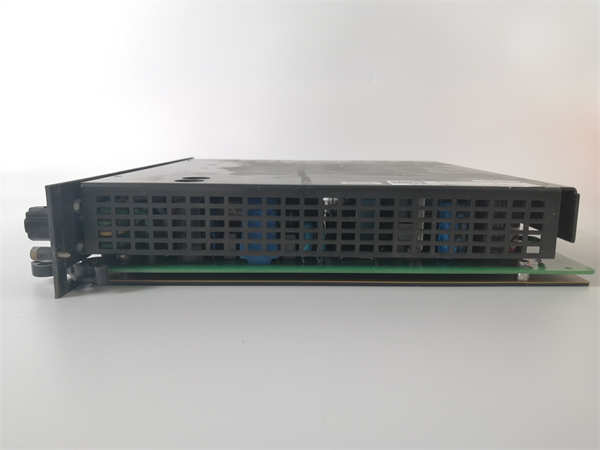

ALSTOM AL132

系统定位与停机影响

AL132/AL132A 是 ALSTOM TCF 系统中执行“控制决策”的最终环节。它接收来自主控逻辑的指令，驱动中间继电器，进而控制高压跳闸电磁阀、交流润滑油泵、盘车电机等关键设备。在紧急工况下（如超速、低油压），该模块必须可靠输出跳闸信号以切断进汽。若其输出通道失效（如开路、粘连或响应延迟），将直接导致：① 保护拒动——汽轮机无法及时停机，可能引发转子飞车、轴承烧毁；② 误动作——在无故障时错误触发跳闸，造成非计划停机；③ 辅助系统失灵——如润滑油泵未启动，导致启机失败或轴瓦磨损。此类故障在电网调频或孤网运行中尤为危险，可能引发电力系统级事件。

ALSTOM AL132

可靠性分析与常见故障点

AL132/AL132A 的主要故障模式源于输出驱动器件老化。长期带载运行后，内部光耦或功率晶体管性能退化，表现为输出压降增大、驱动电流不足，导致所控继电器无法可靠吸合。其次，背板连接器因热循环和振动产生微裂纹，造成间歇性接触不良，难以复现但危害极大。此外，现场继电器线圈反电动势若未加续流二极管，会反复冲击输出晶体管，加速其击穿。

设计上的薄弱环节包括：早期版本无通道级诊断功能，无法区分“模块故障”与“外部负载故障”；输出电路对电源质量敏感，在机柜电压波动时易误动作；且模块本身无冗余，单点失效即影响多个关键回路。

预防性维护建议：

• 每18个月进行全通道带载测试：强制输出指令，测量继电器线圈两端电压，确认 ≥80% 额定值；
• 检查所有受控继电器是否配备续流二极管，抑制反电动势；
• 清洁模块金手指与背板插槽，避免氧化导致接触电阻升高；
• 在大修期间执行“跳闸回路传动试验”，验证从DO输出到阀门实际动作的全链路可靠性。
