ALSTOM AH116-2 | 工业级模拟量输出接口 | 备件核对与延续运行策略

描述

关键技术规格 (备件核对用)

• 产品型号: AH116-2
• 制造商: ALSTOM
• 所属系统: TCF / TCB 汽轮机控制系统（常见于1990s–2000s投运机组）
• 输出通道数: 4 路独立模拟量输出
• 输出信号类型: 4–20 mA（有源输出，可驱动 0–750 Ω 负载）
• 精度: ±0.2% of full scale（典型值，25°C）
• 隔离等级: 通道间及通道对背板光电隔离，耐压 ≥500 Vrms
• 响应时间: ≤10 ms（0–100% 阶跃响应）
• 安装方式: 插入专用 ALSTOM TCF 控制机架，通过背板供电与通信
• 状态指示: 部分版本带通道故障LED（如开路报警）
• 配套端子: 需使用原厂指定端子基座（如 AHxxx 系列），针脚定义不可与其他AO模块混用

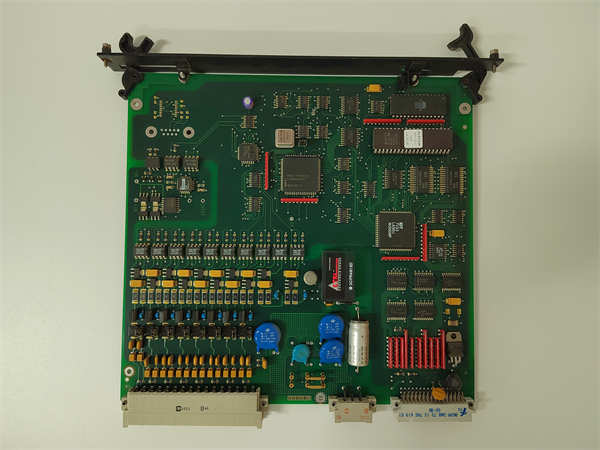

ALSTOM AH116-2

系统定位与停机影响

AH116-2 是 ALSTOM TCF 汽轮机控制系统中连接“逻辑决策”与“物理执行”的关键桥梁。它接收来自主控CPU的阀门位置指令，并将其转换为高精度 4–20 mA 电流信号，直接驱动电液转换器（EHC）或智能阀门定位器。这些信号控制高压主汽门、中压调节阀等核心部件，直接影响机组负荷、转速和稳定性。若 AH116-2 模块发生输出漂移、通道卡滞或完全失效，将导致：① 阀门无法按指令动作，引发负荷剧烈波动；② 在紧急情况下无法关闭进汽阀，造成超速风险；③ 触发“AO Fault”保护，强制机组跳闸。在电网调峰或孤网运行场景下，此类故障可能引发电网频率失稳，后果严重。

ALSTOM AH116-2

可靠性分析与常见故障点

AH116-2 的主要老化风险集中在输出驱动电路。长期运行后，内部 DAC（数模转换器）参考电压源漂移会导致全量程输出偏差；功率运放或输出晶体管因持续带载发热，易出现热衰减或击穿，表现为输出电流上限不足或非线性失真。此外，现场接线端子腐蚀或松动会引入接触电阻，使实际负载阻抗超出模块驱动能力，导致信号失真。

设计上的薄弱环节包括：早期版本缺乏通道级自诊断功能，无法主动上报开路或短路；输出电路对电源纹波敏感，在机柜电源质量下降时性能劣化；且无冗余配置，单模块故障即影响全部4个关键阀门。

预防性维护建议：

• 每年使用高精度过程校验仪（如 Fluke 754）对所有4通道进行 4/8/12/16/20 mA 点校准，记录偏差趋势；
• 检查模块散热环境，确保机柜温度 ≤45°C；
• 测量现场回路总阻抗，确认在模块驱动能力范围内（通常 <600 Ω）；
• 在计划停机期间，执行“闭环阀位测试”：从操作员站下发指令，实测阀门位置反馈，验证 AO→执行机构全链路精度。
