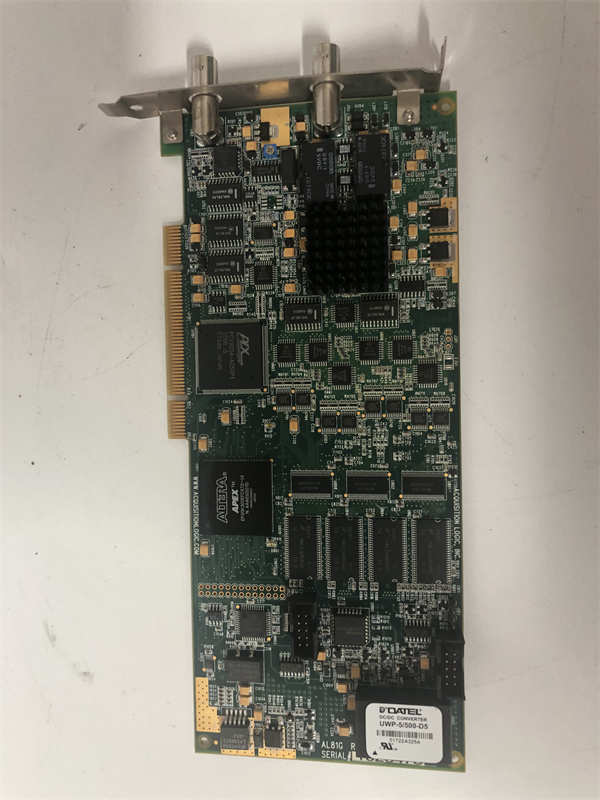

AL81G | 多通道模拟记录模块 | 老旧测试系统维保指南

描述

关键技术规格 (备件核对用)

o产品型号: AL81G
o制造商: AcquisitionLogic
o所属系统: AL80/AL81 系列独立数据记录平台
o模拟输入通道: 8 路单端或 4 路差分（软件可配）
o输入信号范围: ±10 V、±5 V、±1 V、±100 mV（程控量程）
oADC分辨率: 16 位
o采样率: 最高 10 kS/s（总吞吐），典型记录速率 1–100 Hz/通道（用于长期记录）
o本地存储: 内置 CompactFlash 或 ATA Flash 卡（容量通常 128 MB–2 GB）
o触发方式: 时间触发、电平触发、外部数字触发
o供电: 9–30 VDC（宽压输入，适合工业电源）
o工作温度: -20°C 至 +60°C（工业级）
o通讯接口: RS-232 / RS-485（用于配置与数据下载），无以太网

AL81G ACQUISITIONLOGIC

系统定位与停机影响

AL81G 通常部署在无上位机的远程或恶劣环境中，例如变电站温度监测、泵站振动记录、或野外气象站数据采集。其“独立运行”特性使其成为关键数据链路的唯一节点。若该设备失效（如存储卡损坏、ADC 故障或电源模块异常），将导致连续数据流中断，无法回溯事件发生前的状态，严重影响故障诊断、合规审计或过程优化。在无人值守站点，此类故障可能数周后才被发现，造成重大数据缺口。

可靠性分析与常见故障点

尽管 AL81G 采用无风扇、固态设计，适合长期运行，但因服役年限普遍较长（2000 年代末产品），老化问题逐渐显现。最常见的故障模式包括：Flash 存储介质写满后未轮转导致系统挂死、电解电容老化引发电源输出纹波增大、RS-232 收发器芯片因浪涌损坏造成配置失败。此外，长期高温运行会加速 ADC 基准电压漂移，表现为通道零点偏移或增益误差。

设计上的薄弱环节主要体现在：依赖机械式 CF 卡插槽，反复插拔易导致接触不良；无网络远程访问能力，故障排查需现场操作；同时，其固件无自动恢复机制，一旦文件系统损坏需手动格式化，存在数据丢失风险。

预防性维护建议包括：定期远程或现场检查存储空间使用率，确保自动覆盖功能启用；使用 UPS 或稳压电源减少电源冲击；对 RS-485 线路加装 TVS 保护器件；每年执行一次全通道校准验证；建立设备服役年限台账，对运行超 8 年的单元优先安排替换。

AL81G ACQUISITIONLOGIC

生命周期与迁移策略

AcquisitionLogic 已终止 AL81G 支持，无官方替代型号直接兼容。继续使用面临三大风险：备件枯竭、无法获取配置软件（旧版 Windows 依赖）、存储介质寿命耗尽。当前二手市场流通极少，且多数设备已接近存储寿命极限。

临时维持方案包括：更换为工业级 SLC CF 卡延长存储寿命；制作设备镜像备份固件与配置；储备一台经完整功能测试的备用机。

长期迁移推荐转向现代独立记录仪平台，例如：

• AcquisitionLogic AL120 系列：支持以太网、SD 卡、Web 配置，向下兼容部分信号类型；
• Campbell Scientific CR 系列：适用于严苛环境，支持多种传感器协议；
• NI CompactDAQ + 无线边缘节点：实现云同步与远程管理。
