AI895 3BSC690089R1 ABB 模拟量输入模块

描述

ABB AI895 3BSC690089R1是一款高性能的8通道模拟量输入模块，专为ABB的S800 I/O系统设计，旨在为工业自动化系统提供可靠、精确的电流信号采集。这款模块的突出特点是其内置的本安（Intrinsic Safety,IS）保护功能，使其能够直接连接到危险区域（如Zone 0、Zone 1）的现场设备，无需额外的外部安全栅。ABB AI895模块支持标准的4-20 mA单端非极性电流输入，并通过其HART通信功能，允许同时传输过程变量和数字诊断信息，极大地简化了现场仪表管理和维护。

通过S800 I/O系统，ABB AI895能够将来自各种传感器和变送器的模拟电流信号（如温度、压力、流量等）高精度地转换为数字数据，并通过模块总线传输至ABB的控制器（如AC 800M系列）进行处理。其12位的分辨率确保了测量数据的准确性，而通道到地组隔离设计则提升了系统的抗干扰能力和可靠性。ABB AI895模块是电力、石油天然气、化工、制药等行业中，对本安要求高且需要精确、可靠数据采集的理想解决方案，确保了复杂过程的安全高效运行。

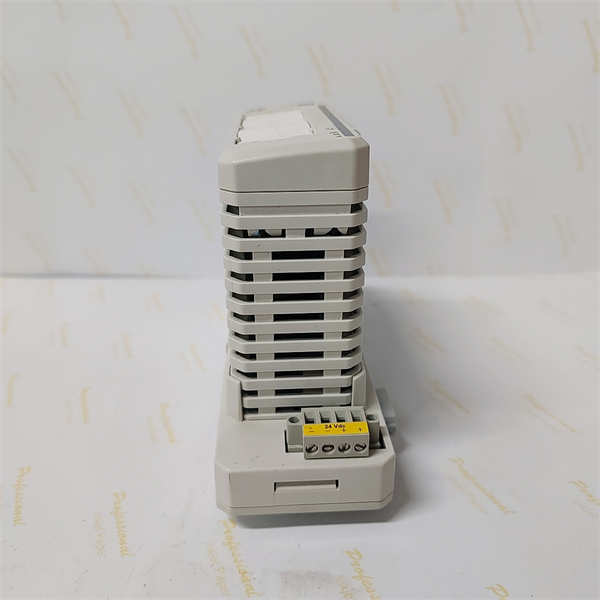

AI895 3BSC690089R1 ABB

技术规格

产品型号:AI895 3BSC690089R1

制造商:ABB

产品类型:模拟量输入模块

系列:ABB S800 I/O

通道数量:8个

信号类型:4-20 mA，单端非极性输入

本安(Intrinsic Safety):是(ATEX/IECEx Zone 2接口到Zone 0；cFMus C1,Div 2/Zone 2接口到C1,C2,C3 Div 1/Zone 0)

HART通信:是

分辨率:12位

输入电压降:典型3 V(包含PTC)

隔离:组隔离到地(1组8通道)

变送器供电:每个通道可提供至少15 V 20 mA回路电流(用于本安认证的2线变送器)

过载限制:23 mA

精度误差:典型0.05%，最大0.1%

温漂:典型100 ppm/°C

输入滤波(0-90%上升时间):20 ms

功耗:4.75 W:

电流消耗(+5 V模块总线)典型130 mA

电流消耗(+24 V外部):典型270 mA，最大<370 mA

诊断功能:前面板LED指示灯(故障、运行、警告、HART通信)、内部过程供电监控

工作温度0°C至+55°C(垂直安装在Compact MTU中最高40°C)

存储温度-40°C至+70°C

相对湿度5%至95%，非冷凝

防护等级IP20(根据IEC 60529)

认证CE,ATEX,IECEx,cFMus,ABS,BV,DNV,LR

尺寸(宽x深x高)45 mm x 102 mm(111 mm含连接器)x 119 mm

重量0.2 kg

主要特点和优势

ABB AI895模拟量输入模块专为严苛工业环境设计，其独特的特点和优势使其在过程自动化领域表现出色：

本安(Intrinsic Safety)保护：AI895最显著的特点是每个通道都集成了本安保护组件。这意味着它能够直接连接到位于危险区域（如爆炸性气体环境）的本安认证现场仪表，而无需额外的外部安全栅，极大地简化了系统设计、安装和维护，同时确保了最高级别的安全性。

HART通信功能：该模块全面支持HART（Highway Addressable Remote Transducer）通信协议。HART技术允许在传统的4-20 mA模拟信号线路上同时传输数字信息。这使得操作员和维护人员能够远程访问仪表的诊断数据、配置参数和校准信息，从而实现设备的预测性维护、故障快速诊断和系统优化，显著降低了现场维护成本和时间。

高精度与可靠的数据采集：AI895模块提供8个高精度的4-20 mA模拟量输入通道，具备12位的分辨率，确保了对过程变量（如温度、压力、流量）的精确测量。通道到地组隔离的设计，有效抑制了工业环境中的噪声和干扰，提升了信号的完整性和系统的可靠性。

灵活的变送器供电：每个通道都能够为两线制本安认证的变送器提供电源，并在回路电流为20 mA时提供至少15 V的电压。内置的限流保护功能（最大23 mA）进一步保障了变送器和模块自身的安全，特别是在过载情况下。

坚固的工业级设计：ABB AI895模块遵循S800 I/O系列的一贯设计理念，结构紧凑且坚固耐用，具备IP20防护等级和宽泛的工作温度范围（0°C至+55°C），能够承受恶劣的工业环境条件，确保长期稳定的运行。多种国际认证（如ATEX、IECEx、cFMus、CE、海事认证）也证明了其在质量和安全方面的卓越表现。

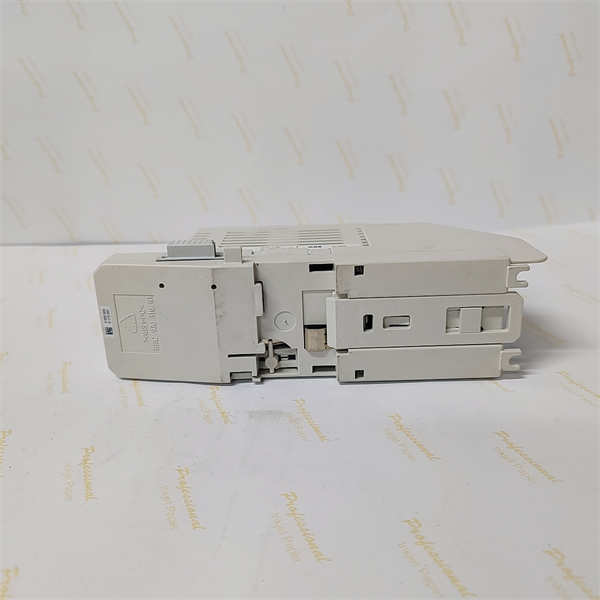

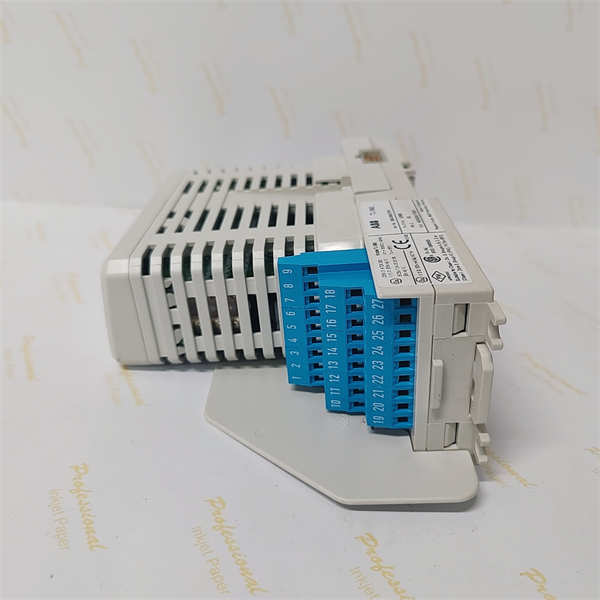

AI895 3BSC690089R1 ABB

应用领域

ABB AI895隔离型本安HART模拟量输入模块凭借其在危险区域应用中的安全性、精确性和HART通信能力，广泛应用于对过程变量监测有严格要求的各类工业领域：

在石油天然气行业中，从上游的油气开采、中游的管道输送和压缩站，到下游的炼油和石化厂，AI895都扮演着关键角色。它用于采集位于危险区域（如油井平台、炼油装置、天然气压缩机站）的压力、温度、流量、液位等变送器的4-20 mA信号。其本安特性确保了在易燃易爆环境下安全地获取数据，而HART通信则使得远程诊断和仪表管理成为可能，对保障生产安全和优化运行效率至关重要。

在化工行业中，特别是在生产易燃、易爆或有毒化学品的工厂，ABB AI895是连接DCS系统与现场仪表的理想选择。它用于监测反应釜、储罐、精馏塔和管道中的各种工艺参数，确保生产过程严格按照安全规范进行，防止事故发生。

在制药和生物技术行业中，对生产过程中的温度、压力、pH值等参数的精确控制和无菌环境的维护至关重要。AI895可用于危险品处理区域或特定工艺环节，提供高精度的数据采集，满足严格的法规要求和质量标准。

在电力发电厂中，AI895可用于监测燃料处理区、储罐区或有潜在爆炸风险的辅助设备区域的温度、压力和液位，提供关键的运行数据以确保发电过程的安全和高效。

此外，该模块也适用于其他需要防爆安全认证和HART仪表集成的工业自动化和过程控制应用，例如食品饮料行业的特定区域、水处理和废水处理厂的加氯间等。

安装与维护

安装前准备：在安装ABB AI895模拟量输入模块之前，请务必详细阅读ABB S800 I/O系统手册和AI895模块的特定技术文档。确保安装环境符合模块的0°C至+55°C工作温度范围、5%至95%非冷凝相对湿度以及防腐蚀要求。由于AI895具有本安功能，在危险区域进行安装时，必须严格遵守所有适用的电气规范、本安接线指南（如IEC 60079系列标准）以及当地法规，确保所有本安回路的完整性和正确性。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。AI895模块应正确插入兼容的MTU（如TU890或TU891），确保模块到位并锁紧。连接现场仪表线缆时，请仔细核对极性、线缆类型和屏蔽要求，确保接地良好，以维持本安回路的完整性和信号质量。

维护建议：为确保ABB AI895模块的长期稳定运行和高精度性能，建议定期进行预防性维护。这包括：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动，特别是现场仪表接线端子。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。监控模块前面板的LED指示灯（如故障F、运行R、警告W、HART通信Tx），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题。利用System 800xA的诊断工具和HART通信功能，定期检查连接到AI895的现场仪表状态、诊断信息和校准情况，及时发现并处理异常。虽然AI895是高可靠性模块，但任何故障诊断和维修工作应由经过ABB认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对ABB AI895 3BSC690089R1模拟量输入模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
