ABB XVC770AE 3BHE006414R0001是 ABB 专为电力系统励磁调节开发的脉冲控制模块，隶属于 UNITROL 系列励磁产品生态，作为励磁系统（Excitation System）中的 “信号中枢”，它承担着将 UNITROL 控制器的调节指令转换为高精度脉冲信号，驱动晶闸管（SCR）等功率单元调节励磁电流的核心职责。在电力自动化体系里，ABB XVC770AE 3BHE006414R0001能无缝适配 ABB UNITROL 5000/6000 励磁控制器，同时兼容静态无功补偿（SVC）系统的功率柜，无需额外信号转换单元，大幅简化励磁系统的集成流程。
无论是火力发电厂的汽轮发电机，还是水力发电厂的水轮发电机，ABB XVC770AE 3BHE006414R0001都能凭借 ±0.1° 的脉冲触发精度和 1kHz-5kHz 的可调脉冲频率，精准控制励磁电流大小，确保发电机输出电压稳定 —— 比如电网负荷波动时，模块可在 10ms 内调整脉冲宽度，快速补偿励磁变化，避免电压跌落或超调。它的 6 路独立脉冲输出设计，还能同时控制多组功率单元，满足大型发电机或 SVC 系统的多通道控制需求，进一步提升系统调节灵活性。

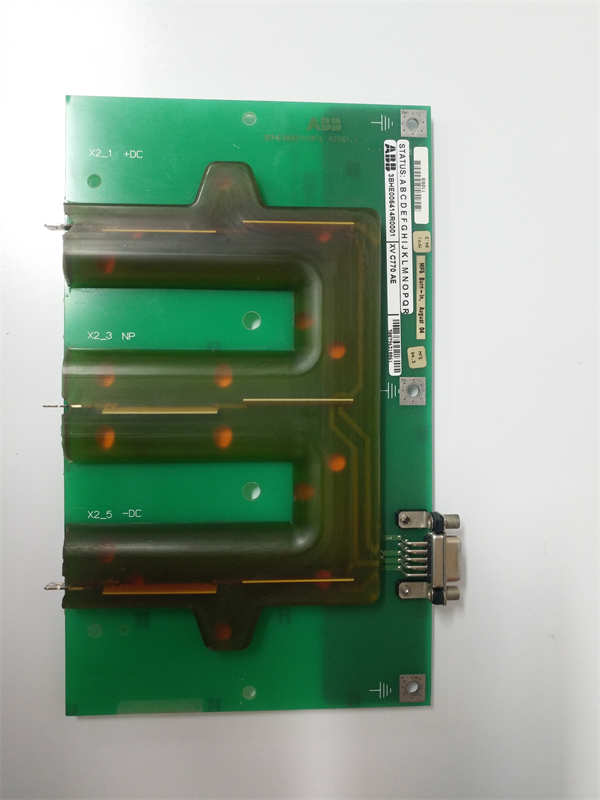

ABB XVC770AE 3BHE006414R0001
主要特点和优势
高精度脉冲与快速响应：ABB XVC770AE 3BHE006414R0001具备 ±0.1° 的脉冲触发角精度和≤10ms 的响应延迟，这两项核心指标在电力系统中至关重要 —— 当电网频率波动或负荷突变时，模块能快速调整脉冲信号的触发时刻与宽度，通过脉冲宽度调制（PWM）技术精准控制晶闸管导通角，实时调节发电机励磁电流。在某 300MW 火电机组中，ABB XVC770AE 3BHE006414R0001可将发电机端电压波动控制在 ±0.5% 以内，远优于国家电网 ±2% 的电压允许偏差标准，保障电能质量。
宽电压适应与强抗干扰：作为电力级控制模块，ABB XVC770AE 3BHE006414R0001支持 220V AC/DC 宽电压输入（198V-242V 波动兼容），可直接接入电厂常用的控制电源，无需额外稳压设备 —— 这在电厂电源电压受负荷影响轻微波动时，仍能确保模块稳定运行。同时，模块通过了国际电工委员会（IEC）的电磁兼容（EMC）认证（IEC 61000-6-4），能有效抵御电厂高压设备产生的辐射干扰（如 GIS 设备的电磁辐射）和传导干扰（如电缆耦合的浪涌信号），在某 500kV 变电站的 SVC 系统中，模块即便安装在距离高压柜 5 米范围内，脉冲信号误差仍控制在 0.05° 以内。
多场景兼容与灵活配置：ABB XVC770AE 3BHE006414R0001不仅适配 ABB UNITROL 系列励磁控制器，还可通过参数设置兼容第三方励磁系统的控制信号（如 4-20mA 模拟指令），比如某自备电厂将模块接入西门子励磁控制器，仅需通过 ABB Control Panel 软件调整脉冲同步方式，即可实现无缝联动。模块的 6 路脉冲输出可独立设置触发角、脉冲宽度和死区时间，既能满足发电机励磁的单相 / 三相控制需求，也能适配 SVC 系统中并联电容器组的投切控制，一台模块即可覆盖多类电力设备的控制场景，降低电厂备件库存成本。
在线诊断与故障保护：ABB XVC770AE 3BHE006414R0001内置完善的在线诊断功能，通过 UNITROL 控制器或上位机可实时监测模块的供电状态、脉冲输出完整性、晶闸管故障反馈等信息 —— 若某路脉冲输出异常，模块会立即发送故障信号至控制器，并自动切换至备用脉冲通道（需系统配置冗余），避免励磁系统中断。此外，模块还具备过压、过流保护功能，当输入电压超过 242V 或脉冲输出电流过大时，内部保护电路会快速切断信号输出，防止模块或功率单元损坏，延长设备使用寿命。
The ABB XVC770AE 3BHE006414R0001 stands out as a high-precision pulse control module engineered for power system excitation regulation and static var compensation (SVC), delivering reliable performance to ensure grid stability and generator efficiency. With an exceptional pulse triggering accuracy of ±0.1° and a response time of ≤10ms, it enables real-time adjustment of excitation current, effectively mitigating voltage fluctuations caused by load changes or grid disturbances.
Featuring 6 independently configurable pulse output channels, the module offers versatile control capabilities for both generator excitation systems and SVC power cabinets, eliminating the need for multiple dedicated modules and reducing inventory costs. Its wide input voltage range (220V AC/DC, 198V-242V compatible) and robust EMC immunity (compliant with IEC 61000-6-4) ensure stable operation in harsh power plant environments, including areas with high electromagnetic interference from high-voltage equipment. The built-in online diagnostic and fault protection functions further enhance system reliability by enabling proactive maintenance and preventing damage from voltage surges or current overloads, making the ABB XVC770AE 3BHE006414R0001 a critical component for modern power infrastructure.
ABB XVC770AE 3BHE006414R0001 技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB XVC770AE 3BHE006414R0001 |
| 制造商 | ABB（瑞士 ABB 集团） |
| 产品类型 | 励磁系统脉冲控制模块 |
| 脉冲输出通道 | 6 路（独立可调，支持并联扩展） |
| 脉冲触发精度 | ±0.1°（触发角误差） |
| 脉冲频率范围 | 1kHz – 5kHz（软件可调） |
| 工作电压 | 220V AC/DC（允许波动范围：198V – 242V） |
| 工作温度 | -10℃ ~ +55℃（运行）；-40℃ ~ +85℃（存储） |
| 防护等级 | IP20（板卡级）；IP40（安装机柜后） |
| 适配系统 | ABB UNITROL 5000/6000 励磁控制器、SVC 静态无功补偿系统 |
| 输入信号 | 4-20mA DC（励磁调节指令）、TTL 电平（同步信号） |
| 输出信号 | 光隔离脉冲信号（最大输出电流：100mA / 路） |
| 认证标准 | IEC 61000-6-4（EMC 抗干扰）、IEC 60034（电机励磁）、UL 508 |
| 安装方式 | 导轨安装（适配标准 35mm DIN 导轨）或面板安装 |
| 响应延迟 | ≤10ms（指令输入至脉冲输出） |
| 故障保护 | 过压保护（242V 阈值）、过流保护（100mA / 路阈值） |
应用领域
在火力发电厂，ABB XVC770AE 3BHE006414R0001是汽轮发电机励磁调节的核心组件。某 300MW 火电厂的 2 号机组中，模块接收 UNITROL 6000 控制器的调节指令，生成 6 路脉冲信号分别控制励磁功率柜的 6 组晶闸管，实时调节转子励磁电流 —— 当机组负荷从 150MW 升至 300MW 时，模块在 8ms 内将脉冲触发角从 60° 调整至 30°，励磁电流同步从 800A 增至 1500A，确保发电机端电压稳定在 20kV（额定值），避免因励磁不足导致的电压跌落。
水力发电厂的水轮发电机因转速波动较大，对励磁调节响应速度要求更高，ABB XVC770AE 3BHE006414R0001的≤10ms 响应延迟恰好满足这一需求。某水电站的 100MW 水轮机组中，模块配合 UNITROL 5000 控制器，根据水轮机导叶开度变化动态调整脉冲信号，在水流波动导致转速变化 ±2% 时，仍能将发电机电压波动控制在 ±0.3% 以内，保障机组并网运行的稳定性，同时减少励磁系统的能耗损失。
变电站静态无功补偿（SVC）系统中，ABB XVC770AE 3BHE006414R0001可实现无功功率的精准补偿。某 220kV 变电站的 SVC 系统中，模块接收电网电压监测信号，通过 6 路脉冲输出控制晶闸管阀组，调节并联电抗器与电容器的投切比例 —— 当电网感性无功过剩导致电压偏低时，模块减少电抗器触发脉冲、增加电容器触发脉冲，快速补充容性无功，将母线电压从 210kV 回升至 220kV，提升电网带载能力。
工业企业自备电厂中，ABB XVC770AE 3BHE006414R0001可适配中小型发电机的励磁控制。某钢铁厂的 15MW 自备汽轮发电机，因生产负荷频繁变化（如轧钢机启停），励磁需求波动剧烈，模块通过灵活调整脉冲宽度，确保发电机在负荷从 5MW 至 15MW 变化时，输出电压稳定在 10.5kV，避免电压波动导致炼钢设备跳闸，保障生产连续进行。

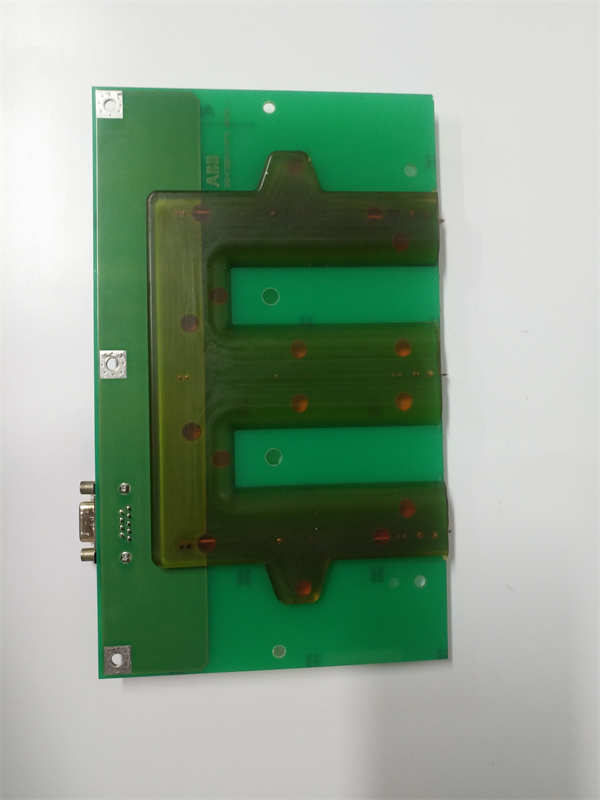

ABB XVC770AE 3BHE006414R0001
相关产品
- ABB XVC760AE 3BHE006413R0001：4 路脉冲控制模块，与ABB XVC770AE 3BHE006414R0001同属 UNITROL 系列，前者仅支持 4 路脉冲输出，价格更低，适用于中小型发电机（≤100MW）或单通道 SVC 系统。
- ABB UNITROL 6000 控制器：UNITROL 系列高端励磁控制器，是ABB XVC770AE 3BHE006414R0001的直接配套设备，负责生成励磁调节指令，与模块协同实现发电机电压、无功功率双闭环控制，适用于大型火电机组、水电机组。
- ABB XDC701 3BHE006416R0001：励磁系统电源模块，为ABB XVC770AE 3BHE006414R0001及 UNITROL 控制器提供稳定 220V DC 电源，具备宽输入电压（85V-265V AC）和过压、短路保护功能，适配电厂复杂电源环境。
- ABB XVC780AE 3BHE006415R0001：8 路脉冲控制模块，是ABB XVC770AE 3BHE006414R0001的升级款，支持 8 路独立脉冲输出，可适配大型 SVC 系统（多组功率柜并联）或双发电机共用励磁系统的场景。
- ABB 3BHE031669R1：晶闸管功率模块，与ABB XVC770AE 3BHE006414R0001配合使用，接收模块的脉冲信号后导通，调节励磁电流大小，是励磁功率柜的核心执行组件。
- ABB HESG326096R1：励磁系统监测模块，可与ABB XVC770AE 3BHE006414R0001联动，采集模块的脉冲输出状态、故障信号，上传至电厂 SIS（厂级监控信息系统），实现励磁系统远程监控与历史数据追溯。
- ABB XRC700 3BHE006417R0001：励磁系统冗余切换模块，当两套ABB XVC770AE 3BHE006414R0001构成冗余配置时，该模块可实现主备模块无扰切换，确保励磁系统零中断运行，适用于核电厂、大型火电厂等关键场景。
- ABB PFEA113-65 3BSE050092R6：振动监测模块，与ABB XVC770AE 3BHE006414R0001共同服务于发电机系统，前者监测发电机轴承振动状态，后者调节励磁，二者数据联动可实现发电机健康状态全面监控。
安装与维护
安装前准备：安装ABB XVC770AE 3BHE006414R0001前，需确认安装环境符合要求 —— 模块应安装在励磁控制柜内，远离晶闸管功率单元（减少热辐射影响），柜体通风良好且温度控制在 – 10℃至 + 55℃，避免与高压电缆（≥10kV）平行敷设（减少电磁干扰）；同时检查模块外观，确保板卡无划痕、元器件无氧化，脉冲输出端子无松动。准备好配套 DIN 导轨、屏蔽信号线（建议使用多芯屏蔽电缆，屏蔽层两端接地）、绝缘端子，确认励磁控制器与功率柜已断电，避免带电接线导致模块或晶闸管损坏。安装时需注意模块与相邻设备间距≥10cm，确保散热良好，尤其在多模块密集安装的励磁柜中，需预留强制通风通道。
维护建议：日常维护ABB XVC770AE 3BHE006414R0001时，需每月通过 UNITROL 控制器查看模块状态页面，确认 6 路脉冲输出指示灯（绿色）正常闪烁，无故障报警灯（红色）亮起；若某路脉冲异常，需排查对应信号线是否松动或晶闸管是否故障。每季度用干燥无尘布清洁模块表面与接线端子，避免粉尘堆积导致散热不良或接触不良；同时使用万用表测量模块输入电压，确保在 198V-242V 范围内，防止电压异常导致模块参数漂移。
