ABB XUD194 / XUD194A – AC 800PEC系统高性能激励控制器，电力电子核心

描述

ABB XUD194 / XUD194A (3BHC018137R0001)：这是一款由ABB设计制造的高性能、模块化中央处理单元 (CPU) 模块，是ABB AC 800PEC (Power Electronic Controller) 系统的核心组成部分。它专为电力电子控制应用而设计，能够处理高速和低速过程控制任务，例如发电机和变压器的保护、高功率整流器、风力涡轮机、微型涡轮机、驱动器控制以及轻轨推进系统等。XUD194/XUD194A提供非常快速的模拟和数字过程I/O（典型周期时间低至25微秒），支持多达36个双向光纤PowerLink连接I/O模块，并通过Control Builder M和MATLAB/Simulink进行编程。其模块化结构、强大的处理能力、高速响应和灵活的通信选项，使其成为严苛工业环境下关键电力电子应用的理想选择。

产品详细说明

ABB XUD194 / XUD194A 3BHC018137R0001 产品概述

各位兄弟们，今天咱就来深入扒一扒这个ABB的“高性能大脑”—— ABB XUD194 / XUD194A (3BHC018137R0001) 模块。这块板卡是ABB专门为那些对速度和精度有极致要求的电力电子控制系统设计的，属于其鼎鼎大名的 AC 800PEC (Power Electronic Controller) 产品线。

简单来说，XUD194/XUD194A就是AC 800PEC系统的核心控制器或CPU模块。它之所以强大，是因为它集成了：

• 超高性能处理器：它通常搭载双核处理器单元，能够同时处理高速度的控制任务（比如毫秒甚至微秒级的快速控制回路）和相对慢速的辅助过程控制任务（比如冷却回路监控）。
• 极速响应的I/O：这是它的一个核心优势。XUD194/XUD194A能够提供非常快速的模拟和数字过程I/O，典型循环时间可以达到惊人的25微秒 (µs)。这意味着它能以极高的精度和速度响应电力电子系统中快速变化的信号，对于需要瞬时控制的场合至关重要。
• 模块化和可扩展性：它采用模块化设计，可以根据具体的应用需求灵活配置I/O。它支持多达36个双向光纤PowerLink接口，用于连接远程I/O模块。这种光纤连接方式不仅保证了数据传输的高速性，还提供了出色的抗电磁干扰能力，非常适合电力电子等强电磁环境。
• 灵活的编程与集成：这款控制器可以使用ABB成熟的编程工具Control Builder M进行配置和编程。更厉害的是，它还支持通过 Real Time Workshop® (实时工作坊)和 MATLAB®/Simulink® 进行模型化设计和应用代码开发。这对于开发复杂的控制算法、特别是需要进行仿真和验证的场景，提供了极大的便利。
• 丰富的通信接口：它通常提供两个以太网端口（用于连接工厂控制网络和其他处理器模块）、RS-232/RS-422串行端口（用于连接本地操作面板和维护终端），甚至支持AnyIO端口和AnyBus®-S模块，以适应各种现场总线类型，确保与其他控制设备和系统的无缝集成。

XUD194 和 XUD194A 在核心功能上是一致的，它们都代表了这个高性能控制器系列。后缀”A”可能表示某个修订版本，例如在硬件组件、固件优化或特定功能上的小幅改进，但整体应用和性能定位保持不变。

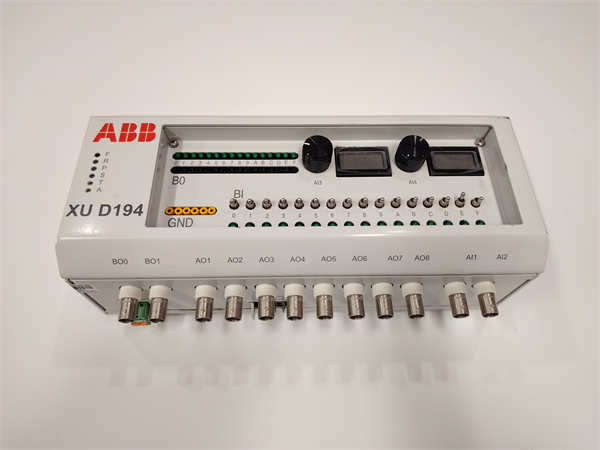

ABB XUD194 XUD194A 3BHC018137R0001

ABB XUD194 / XUD194A 3BHC018137R0001 技术规格 (基于现有信息整合)

主要特点和优势

咱这块 ABB XUD194 / XUD194A (3BHC018137R0001) 模块，为啥能在电力电子和工业控制领域里吃得开？那可不是吹的，都是实打实的本事！

首先，极致的高速与精准控制：这是XUD194的核心竞争力。它具备微秒级的I/O循环时间（25µs），这意味着它能以极快的速度采集数据并发出控制指令。这种超高速响应能力对于电力电子应用（如电力转换、电机控制、发电机励磁等）至关重要，能确保系统在动态变化时也能保持精确控制，从而提升效率和稳定性。

其次，强大的处理能力，兼顾多种任务：XUD194采用双核处理器单元，能够巧妙地分配和处理任务。它不仅能搞定那些要求苛刻的高速控制回路，同时也能高效地管理那些相对“慢悠悠”的低速过程控制任务，比如冷却系统的监控。这种多任务处理能力让它成为一个多功能的中央控制器，大大简化了系统架构。

再来，模块化设计与光纤通信，灵活且抗干扰：XUD194的模块化结构让系统配置变得非常灵活，可以根据具体应用需求轻松扩展I/O。它通过光纤PowerLink连接I/O模块，这不光是速度快，更重要的是光纤传输本身就免疫电磁干扰。在电力电子设备这种“电磁噪音”比较大的环境里，光纤连接保证了通信的可靠性和数据传输的完整性，极大提高了系统的稳定性和安全性。

最后，开放的编程环境与广泛的兼容性：这款控制器可以使用ABB专业的Control Builder M工具进行编程，这保证了与ABB自动化生态系统的无缝衔接。更值得一提的是，它支持通过 MATLAB/Simulink 进行模型化设计和代码生成，这对于研发工程师来说简直是福音，可以更高效地开发和验证复杂的控制算法。同时，它还支持多种通信协议，确保能轻松集成到各种复杂的工厂网络中。

应用领域

这块 ABB XUD194 / XUD194A (3BHC018137R0001) 模块，在咱们工业界那可是个“关键先生”，应用场景主要集中在：

首先，电力生产和输配电领域：这是它的核心战场。它被广泛应用于发电机组的励磁控制系统，确保发电机输出电压稳定、功率因数可控，并提供必要的保护功能。同时，在高压直流 (HVDC) 输电系统、静止同步补偿器 (STATCOM)、柔性交流输电系统 (FACTS) 等电力电子装置中，它也是核心控制器，负责电压稳定、无功功率补偿和电能质量管理。

再就是 工业驱动与变流器：在需要大功率、高精度电机控制的工业应用中，如大型风机、泵、压缩机、冶金轧机、矿山提升机以及船舶推进系统等，XUD194/XUD194A可以作为变频器或变流器的控制器，实现电机的精准调速和高效运行。

此外，在一些对响应速度和控制精度有高要求的其他专业领域，例如：

• 可再生能源：风力涡轮机和微型涡轮机的电力转换和并网控制。
• 轨道交通：轻轨、地铁等车辆的牵引变流器控制。
• 高功率整流器：用于电解、电镀等需要大直流电源的工业过程。
• 电压恢复器 (Voltage Restorers)：用于改善电网电能质量。

它就是那个“精准电力控制专家”，为各种复杂和关键的电力电子应用提供持续的、强大的“神经中枢”支持！

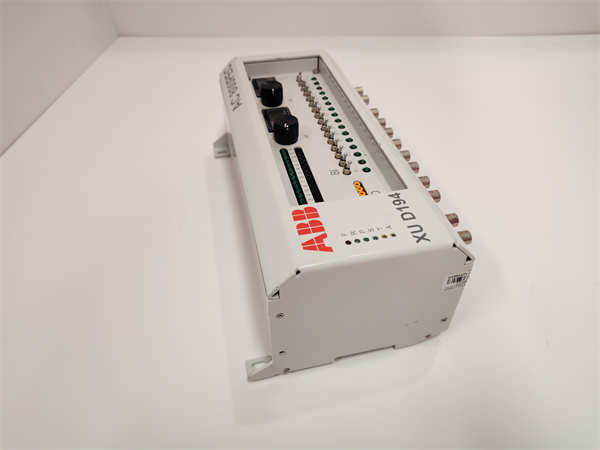

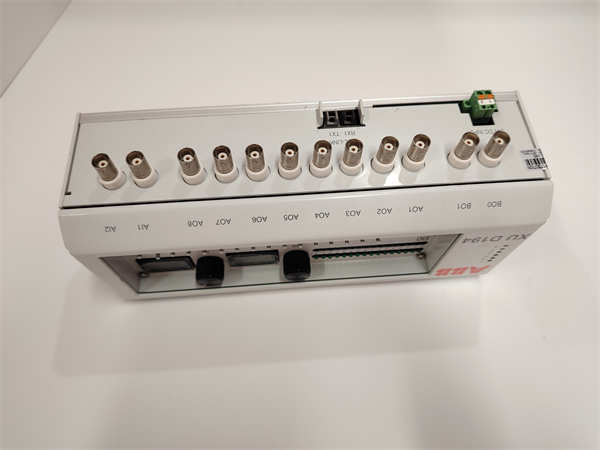

ABB XUD194 XUD194A 3BHC018137R0001

相关产品

跟咱们 ABB XUD194 / XUD194A (3BHC018137R0001) 模块“沾亲带故”的兄弟姐妹们也不少，都是ABB AC 800PEC或相关控制系统里的好搭档：

• AC 800PEC 系列的其他控制器模块：例如PPD513、PPD113、GFD233A103、GFD563A102等，它们可能具有不同的处理能力、I/O配置或特定功能，与XUD194/XUD194A共同构建完整的控制系统。
• AC 800PEC 光纤I/O模块：通过光纤PowerLink与XUD194连接的各种模拟量、数字量输入/输出模块，例如用于电压、电流、温度、开关量等信号的采集和输出。
• AC 800PEC 系统机架和背板：XUD194/XUD194A需要安装在专用的机架和背板上，以实现电源供应和模块间通信。
• ABB Control Builder M 软件：这是ABB用于AC 800PEC系统的主要编程、组态和诊断工具。
• MATLAB®/Simulink® 和 Real Time Workshop®：这些工具用于更高级的控制算法开发和模型化设计，与XUD194/XUD194A紧密集成。
• ABB 人机界面 (HMI) / 操作站：用于操作员监控和控制电力电子系统。
• IGCT (Integrated Gate Commutated Thyristor) / Thyristor 模块：这些是电力电子转换器的核心功率器件，XUD194作为其控制器，直接驱动这些器件进行开关动作。例如，ABB 5SHY3545L0009 / 3BHB013085R0001等。

安装与维护

安装前准备

在安装 ABB XUD194 / XUD194A (3BHC018137R0001) 模块之前，各位老铁，你可得把功课做足了！

1. 安全第一：首先，确保你手头儿的模块是原厂正品，包装完好无损。然后，断电！断电！断电！这是咱们工业现场永远的第一原则，特别是涉及到电气接线和系统模块的插拔，安全永远是第一位的，千万别拿自己的安全开玩笑。
2. 静电防护：在操作任何电路板之前，务必佩戴防静电腕带并接地，或者采取其他静电防护措施。静电是电子元件的“隐形杀手”，一个不小心可能就把好好的模块给“烧”了。
3. 环境检查：检查一下安装位置（通常是AC 800PEC系统的机架插槽），确保有足够的空间。确保机箱内部环境清洁、无灰尘、无腐蚀性气体，并检查操作温度是否在产品规格范围内 (通常为0°C 至 +55°C)。
4. 文档查阅：严格按照ABB提供的官方安装手册 (例如AC 800PEC相关手册)和系统接线图进行操作。确认模块的正确插槽位置、光纤PowerLink连接、以太网端口、串行端口以及任何必要的跳线设置。任何错误的接线或插拔都可能导致设备损坏或系统故障。

维护建议

说起 XUD194 / XUD194A 的维护，由于它是一个核心控制器，虽然本身设计坚固可靠，但日常的“体检”和“保养”是必不可少的。

1. 定期外观检查：“看”就是定期检查模块的外观，有没有物理损伤、连接器（特别是光纤连接）松动、灰尘堆积或腐蚀迹象。确保所有的连接都牢固可靠。
2. LED指示灯监控：注意模块前面板上的任何LED指示灯状态。这些指示灯是快速判断模块工作状态和诊断潜在问题的重要依据。如果发现异常灯亮起，应立即查阅手册进行故障排查。
3. 系统诊断与日志分析：利用ABB的Control Builder M或其他上位监控软件，定期对AC 800PEC系统进行全面的诊断。查看控制器（XUD194）的CPU负载、内存使用情况以及任何报警或故障日志。对历史数据和日志的分析有助于预测潜在问题并进行预防性维护。
4. 环境清洁：如果模块安装在多尘的环境中，可以定期进行清洁。使用干净的干燥压缩空气轻轻吹走灰尘，但注意不要直接对着连接器或敏感元件猛吹。确保机箱内的冷却气流不受阻碍。
5. 软件/固件更新：当ABB发布新的固件更新时，评估是否需要升级，以获取新功能或修复已知问题。但请注意，升级前务必做好系统和应用数据备份，并严格按照官方升级指南操作，确保操作正确，避免“变砖”。
6. 专业服务：任何涉及到 XUD194 / XUD194A内部硬件故障排除、更换或复杂的系统配置更改，特别是涉及到电力电子控制算法的调整，都强烈建议由具备ABB资质的专业工程师进行操作，确保系统的正常运行和设备的安全性。
