ABB XDD501A101 | AC 800M多功能I/O卡 | 关键维保备件供应方案

描述

关键技术规格

• 产品型号: XDD501A101
• 制造商: ABB
• 所属系统: ABB AC 800M 自动化平台（标准与高密度 I/O 架构）
• 功能类型: 混合数字量 I/O 模块（8 DI + 8 DO）
• 输入通道: 8 点，24V DC，漏型/源型兼容（Sinking/Sourcing），响应时间 ≤ 1 ms
• 输出通道: 8 点，晶体管源型输出（Sourcing），24V DC，单通道最大 0.5 A
• 总输出电流: 最大 4 A（所有 DO 通道总和）
• 电气隔离: DI 组与 DO 组之间、逻辑地与现场侧之间隔离（500 V AC）
• 安装方式: 插入 TB842 或 TB852 I/O 基座，自动连接背板总线
• 诊断功能: 支持 DO 短路检测，故障时点亮模块 “FAULT” LED
• 尺寸与兼容性: 标准单槽宽度（约 20mm），兼容 TB842/TB852 基座

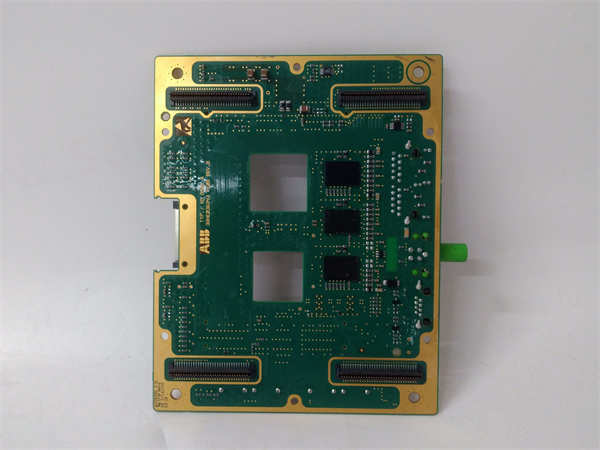

XDD501A101 3BHE036342R0101

系统定位与停机影响

XDD501A101 通常用于空间受限或 I/O 密度要求较高的控制场景，例如小型电机控制单元、辅助系统监控站或 OEM 设备集成。它将 8 路现场开关/传感器信号（如限位开关、急停按钮）输入至控制器，同时驱动 8 路执行器（如指示灯、小型继电器、电磁阀）。由于其 混合功能特性，一旦模块失效（如内部电源故障、FPGA 通信中断或输出晶体管击穿），将同时导致 输入信号丢失 与 输出控制失灵，可能引发设备误判或失控。在关键辅助系统中（如冷却水泵启停、安全门联锁），此类故障虽未必导致全厂停机，但可能触发次级保护动作，造成局部工艺中断或增加人工干预频次。因其为专用混合模块，无标准 DI/DO 卡可直接替代，故障后若无备件，需临时改接线或停用相关功能。

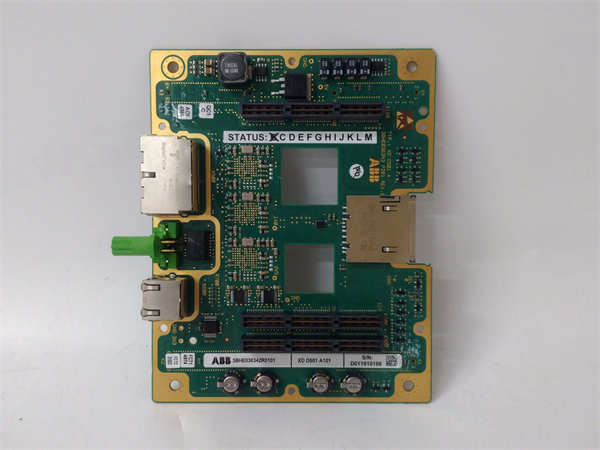

XDD501A101 3BHE036342R0101

可靠性分析与常见故障点

XDD501A101 集成度高，但复杂电路布局使其在长期运行中面临多重老化风险。

常见故障模式包括：

• 输出晶体管因驱动感性负载（如小型继电器）产生反电动势击穿，导致通道短路或常开；
• 输入光耦器件老化，响应延迟增大或完全失效，表现为信号采集不稳定；
• 内部共享电源轨因过载或电容老化，导致 DI 与 DO 同时异常；
• 背板通信接口受静电或浪涌干扰，造成模块离线或 I/O 状态随机跳变；
• PCB 上多层走线因热应力产生微裂，引发间歇性通信中断。

薄弱环节在于其 DI 与 DO 共享部分电源与逻辑资源，一处故障易波及另一功能。此外，模块无独立通道保险丝，若现场接线短路未被外部保护及时切断，可能造成多通道连带损坏。TB842/TB852 基座插拔次数过多也会导致接触电阻升高，影响供电稳定性。

预防性维护建议：

• 定期检查所驱动负载电流是否在 0.5A/通道以内，避免长期过载；
• 在感性负载两端加装续流二极管，保护输出晶体管；
• 利用 Control Builder M 的诊断缓冲区监控模块通信错误计数；
• 每年清洁模块与基座金手指，确保良好接触；
• 对关键混合功能回路，建议逐步拆分为独立 DI 与 DO 模块，提升系统鲁棒性。
