ABB VBX01BA 是一款专用于 ABB Symphony Plus 分布式控制系统（DCS）的 HN800 总线扩展器模块（Bus Extender Module）。它在复杂的工业自动化架构中扮演着至关重要的角色，尤其是在电力、水处理、石油天然气等大型流程工业（Process Industry）应用中。随着系统规模的扩大，一台主控制器或控制处理器（Controller Processor）所能直接驱动的输入/输出（I/O）模块数量往往受到物理背板长度和电气负载的限制。ABB VBX01BA 的出现，正是为了打破这一物理瓶颈，让系统具备无限的扩展潜力。
该模块的核心功能是作为 HN800 I/O 子系统（HN800 I/O Sub-system）的通信中继点。它接收来自主 I/O 处理器（I/O Processor）的高速数据流，对其进行再生、放大和同步处理后，通过专用的通信链路将其发送至远程或辅助的 I/O 机架。这种设计使得 I/O 可以在物理上分散，但逻辑上依然被视为单个统一的控制网络的一部分，极大地提升了系统架构的灵活性（Flexibility）和部署能力（Deployment Capability）。简而言之，ABB VBX01BA 就像是一座数据“桥梁”，确保无论是近端还是远端的 I/O 信号都能以 HN800 规定的高速度和可靠性被控制处理器捕获和执行，是构建大规模、高性能 DCS 系统不可或缺的组件。

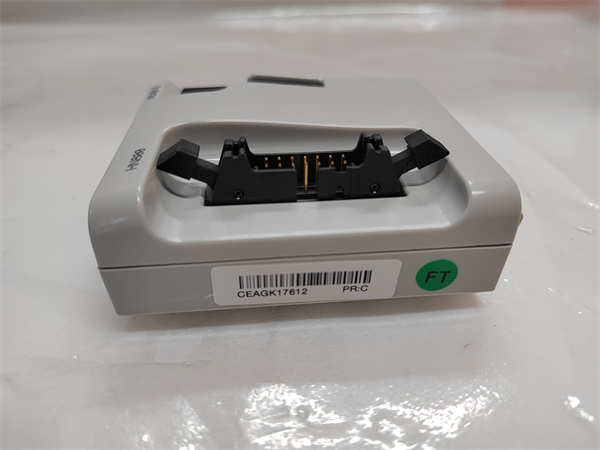

ABB VBX01BA
主要特点和优势
HN800 总线扩展是 ABB Symphony Plus 平台的一大特色，而 ABB VBX01BA 则是这一特性的直接实现者。
总线信号完整性保障：在将 I/O 分布到多个机架或延长通信距离时，信号的衰减、反射和噪声串扰是主要的挑战。ABB VBX01BA 内部集成了高性能信号处理电路（High-Performance Signal Processing Circuitry）。它不仅仅是简单地重复信号，而是对总线上的数据进行精确再生（Precision Regeneration）和时序同步（Timing Synchronization），确保扩展后的总线信号与主控制单元的通信质量完全一致。这种对信号完整性（Signal Integrity）的承诺，是保障整个 DCS 系统实时性（Real-Time Performance）的关键。
架构的无缝扩展性：使用 ABB VBX01BA，工程师可以轻松地将一个 I/O 子系统垂直扩展到多个 I/O 机架上。无论是出于控制柜空间优化的考虑，还是因为分散式 I/O 站（Distributed I/O Station）的需要，ABB VBX01BA 都能提供一种透明且高效的解决方案。对于上层的控制应用程序（Control Application）来说，无论 I/O 模块安装在哪个机架，它们都拥有统一的寻址空间（Uniform Addressing Space），无需修改软件配置，这极大地简化了系统维护（System Maintenance）和升级（Upgrade）的工作量。
高可靠性和热插拔能力：作为工业级组件，ABB VBX01BA 按照最高标准的工业环境要求（Industrial Environmental Requirement）设计，具备出色的抗振动（Vibration Resistance）、抗冲击（Shock Resistance）和电磁兼容性（Electromagnetic Compatibility, EMC）。更重要的是，它继承了 Symphony Plus 平台高可用性（High Availability）的特性。在系统运行期间，ABB VBX01BA 通常支持热插拔（Hot-Swapping）操作，这意味着如果模块需要更换，可以在不中断（Non-Interrupting）现场控制的情况下进行，确保了流程的连续生产（Continuous Production），这是流程工业中至关重要的要求。此外，ABB VBX01BA 模块通过其前面板的诊断指示灯（Diagnostic Indicator Light），能够实时显示其工作状态和总线连接状态，极大地简化了现场故障排查（Troubleshooting）流程。
The ABB VBX01BA serves as a vital enabler for scalability within the Symphony Plus Distributed Control System (DCS). Its core technical mastery lies in its ability to non-disruptively extend the proprietary HN800 High-Speed I/O Bus. By functioning as a dedicated repeater, the module actively conditions and re-transmits the high-frequency control data, thereby eliminating the signal degradation and timing skew typically associated with long backplane runs or multi-cabinet setups. This capability is paramount in preserving the system’s Deterministic Control Loop performance across an expansive, physically distributed I/O infrastructure.
Engineered for mission-critical operations, the ABB VBX01BA is designed with robust internal protection circuits, ensuring resilience against electrical noise and transient surges common in power generation and heavy industrial environments. Its architecture supports a seamless, modular expansion where additional I/O clusters can be added without necessitating modifications to the existing control application logic. This transparent expansion capability, combined with its Hot-Swap feature, guarantees maximum operational uptime and minimizes the risks associated with hardware maintenance. The VBX01BA is therefore more than just an interface; it’s a critical reliability component ensuring the control system’s ability to scale gracefully and perform consistently under the most rigorous conditions.
VBX01BA 技术规格
| 参数名称 | 参数值 |
| 产品型号 | VBX01BA |
| 制造商 | ABB |
| 产品类型 | HN800 总线扩展器模块 |
| 所属平台 | Symphony Plus DCS |
| I/O 子系统 | HN800 |
| 安装方式 | 垂直顶部安装（Vertical Top） |
| 供电要求 | 由 I/O 单元背板提供 |
| 兼容性 | 兼容 S+ Engineering Tool (S+ 工程师站) |
| 物理尺寸 | 单宽模块规格 |
| 诊断功能 | 前面板 LED 状态指示 |
| 冗余支持 | 通常配置在冗余总线系统中 |
| 工作温度 | 工业级温度范围（具体请参考手册） |
应用领域
ABB VBX01BA 的应用领域主要集中在那些对 I/O 数量、地理分散性以及系统可靠性有极高要求的工业现场。
电力行业：在大型火力发电厂、核电站或联合循环电站的机组控制系统（Unit Control System）中，控制点数动辄成千上万。主控制室的设备无法容纳所有 I/O 模块，必须将模拟量输入（Analog Input, AI）、数字量输出（Digital Output, DO）等 I/O 卡件分散部署在各个设备间（Equipment Room）。ABB VBX01BA 在连接这些远程 I/O 机架时，确保了汽轮机、锅炉和辅机控制信号的高速且无失真传输，是保障电厂安全稳定运行的底层基石。
水处理和水利工程：在城市供水、污水处理厂或大型水利枢纽项目，控制站往往需要管理分散在广阔区域内的众多泵站、阀门和传感器。通过使用 ABB VBX01BA 扩展总线，可以在一个中央控制器的逻辑下，将 HN800 I/O 节点布置在远离主控制站的远程控制单元（Remote Control Unit），实现对整个水网的集中监控和分散控制，极大地优化了现场布线和维护成本。
石油化工和炼油厂：在这些连续流程工业（Continuous Process Industry）中，控制系统需要极高的数据吞吐量（Data Throughput）和高可靠性。ABB VBX01BA 用于连接多个并列的工艺单元或安全联锁系统的 I/O 机架。它支持系统的在线扩展和分期实施（Phased Implementation），让工厂可以根据生产需求逐步增加 I/O 点数，同时维持整个 DCS 系统的高性能。

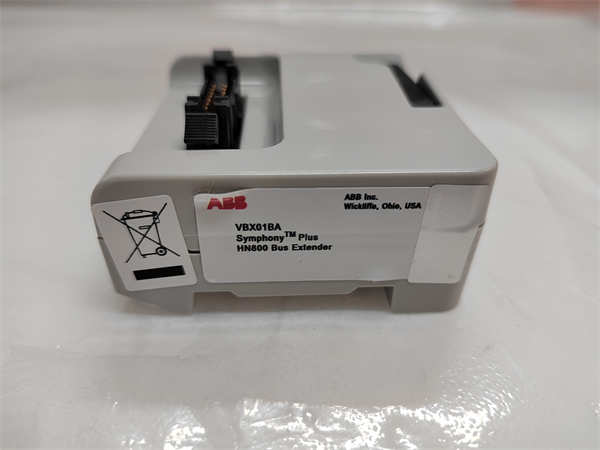

ABB VBX01BA
相关产品
ABB VBX01BA 作为总线扩展器，通常需要与以下 HN800 系列或 Symphony Plus 平台的其他组件配合使用：
VCX01A：HN800 I/O 核心处理器模块（I/O Processor Module），是 ABB VBX01BA 的直接数据源，负责处理所有 I/O 数据。
SA911 或 SA920: Symphony Plus 控制器处理器，作为整个控制系统的“大脑”，运行控制逻辑。
VBC01A: HN800 总线耦合模块（Bus Coupler Module），通常用于连接扩展总线的另一端，与 ABB VBX01BA 成对使用。
VBC02: 另一种类型的总线耦合模块，根据系统配置和距离需求与 ABB VBX01BA 配合。
P-HC-BPC-6: HN800 系统的机架背板（Backplane），ABB VBX01BA 模块直接插入其中。
VBA01A: HN800 模拟量输入模块（Analog Input Module），是 ABB VBX01BA 扩展后机架中常见的 I/O 模块。
VBD01A: HN800 数字量输出模块（Digital Output Module），同样是扩展 I/O 中的常用卡件。
安装与维护
安装前准备：在安装 ABB VBX01BA 之前，首先要确认其所在的 I/O 机架已经断电并锁定（LOTO, Lockout/Tagout），确保操作安全。由于 ABB VBX01BA 是总线扩展设备，需要仔细核对系统设计图纸，确认它被安装在正确的垂直顶部槽位（Vertical Top Slot）上。特别要检查与它连接的总线电缆或光纤（如果有）的连接器和线序是否与对端的 VBC01A 或其他耦合模块完全匹配。错误的接线或不合格的线缆可能导致总线通信故障，影响整个 I/O 子系统的功能。安装时应轻柔地将模块插入背板，直到锁定机构完全啮合，保证可靠的电气接触。
维护建议：ABB VBX01BA 模块在正常运行时几乎不需要现场干预。维护工作的重点在于监控其诊断指示灯，确保没有总线通信错误或模块内部故障的指示。如果发现总线扩展机架上的 I/O 模块出现通信问题，ABB VBX01BA 往往是第一个需要排查的对象。
