Description

关键技术规格

产品型号: UFC762AE101 3BHE006412R0101
制造商: ABB
所属系统: ABB HVDC Light® / Symphonious™ 换流阀系统
信号接口: 2 × 光纤接收 (820 nm, SC双工) 用于VBE与阀塔通信
触发精度: ±50 ns (典型值，IGCT触发时序控制)
诊断功能: 实时监测阀臂状态、光纤链路中断、温度异常及故障代码
工作温度: -25°C 至 +70°C (工业级，阀塔内部环境)
通信协议: IEC 61850-9-2 (GOOSE) + 专用光纤协议 (VBE-Valve)
隔离电压: 输入-输出 ≥15 kV AC (1分钟，符合IEC 60700-1)
电源要求: 24 V DC ±10% (冗余供电输入，支持双路输入)

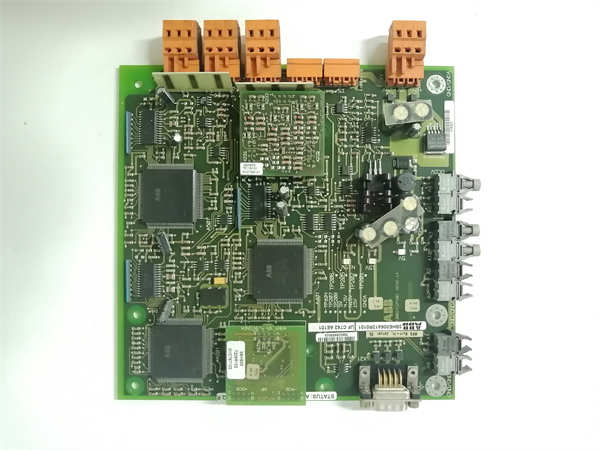

UFC762AE101 3BHE006412R0101 ABB

功能定位与应用场景分析

UFC762AE101 是ABB HVDC换流阀系统的核心控制单元，专为高压直流输电工程设计，解决阀塔触发精度不足、故障诊断滞后导致的系统停机风险。其高精度触发控制（±50 ns）和实时诊断能力确保在±500 kV级工程中，阀臂同步误差控制在毫秒级，避免因触发延迟引发的换相失败。相比传统VBE，该模块通过光纤通信实现无电磁干扰的信号传输，显著提升系统可靠性。

典型应用场景：

用于±500kV张北柔直工程换流站，控制1024个IGCT阀臂的同步触发
作为巴西美丽山特高压直流项目的VBE模块，支持1000+阀臂的故障自诊断
用于老旧HVDC系统（如HVDC Classic）升级，无缝替换UFC762AE100，提升诊断覆盖率
作为风电并网STATCOM的阀控核心，实现动态无功补偿中的毫秒级响应

质量标准与测试流程

我们理解，VBE模块的失效将直接导致阀塔闭锁和系统停机，因此我们建立了严格的质量验证流程，确保交付的每个模块均满足工业级可靠性标准。

外观与清洁：所有模块经专业清洁，检查光纤接口、PCB无腐蚀或损伤，使用光纤显微镜验证端面无污染
信号完整性测试：使用ABB VBE仿真器注入触发脉冲，验证触发精度（±50 ns）与延迟稳定性（波动 <10 ns）
热循环验证：-40°C ↔ +85°C 循环10次，测试PCB焊点可靠性及绝缘性能
长期带载测试：在模拟阀塔环境中运行24小时，监测温度、故障率及通信丢包率（<0.1%）
通信协议验证：通过IEC 61850-9-2测试GOOSE消息传递，确保触发信号无延迟
质保承诺：仅通过全部测试的模块出库，并附带测试报告编号（如：HVDC-VBE-2025-088）

UFC762AE101 3BHE006412R0101 ABB

兼容性与升级路径

为确保UFC762AE101 100%适用于您的HVDC系统，我们的技术顾问提示您核对关键兼容性参数。

系统版本：必须与ABB Symphonious™ V2.0及以上兼容，旧版本需升级固件（如V1.5需升级至V2.0）
阀塔配置：需匹配IGCT型号（如5SHY3545L0009），不兼容旧式SCR阀（如5SHY2000系列）
通信接口：必须支持IEC 61850-9-2，若系统仅支持Modbus需额外配置通信卡（如3BHE006412R0101-CC）
升级建议：UFC762AE101 是UFC762AE100的直接升级版本，可无缝替换；若阀塔规模<500阀臂，可考虑成本优化型号UFC762AE099
