ABB UCD240A101 | 光纤I/O通信模块 | 停产备件风险分析

Description

关键技术规格

• 产品型号: UCD240A101
• 制造商: ABB
• 所属系统: ABB AC 800M 自动化平台（远程 I/O 架构）
• 功能类型: 光纤通信接口模块（Remote I/O Fiber Optic Interface）
• 安装位置: 插入 AC 800M 主机架的通信槽位，与 CPU（如 PM860/PM864）协同工作
• 光纤接口: ST 接口（多模），典型传输距离 ≤ 2 km（62.5/125 μm 光纤）
• 通信协议: ABB 专有高速串行协议（非标准 PROFIBUS 或 Ethernet）
• 支持拓扑: 点对点或总线型（需配合 UCD241A101 从站模块）
• 诊断指示: 前面板 LED 显示 “POWER”、“TX/RX ACTIVITY”、“FAULT”
• 工作电压: 由主机架背板提供 +5V 和 +24V
• 尺寸与安装: 标准 6U 模块（约 40mm 宽），兼容 AC 800M 机架

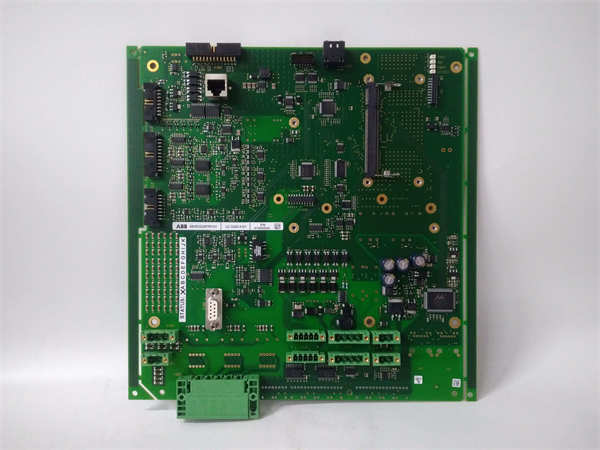

UCD240A101 3BHE022287R0101

系统定位与停机影响

UCD240A101 是早期 AC 800M 系统实现分布式控制的核心通信部件，通常部署在主控室机柜内，通过光纤连接位于现场（如泵房、风机平台、输煤栈桥）的远程 I/O 站。它负责将 CPU 的控制指令实时下发，并回传现场传感器与执行器状态。由于其采用专用光纤链路，一旦 UCD240A101 失效或光纤断裂，其所服务的整个远程站将完全离线。在连续生产流程中（如电厂锅炉、化工反应釜），这可能导致关键参数失控、安全联锁触发，造成区域性甚至全厂级停机，经济损失显著。因其协议封闭且无通用替代品，该模块属于高价值、高风险单点故障源。

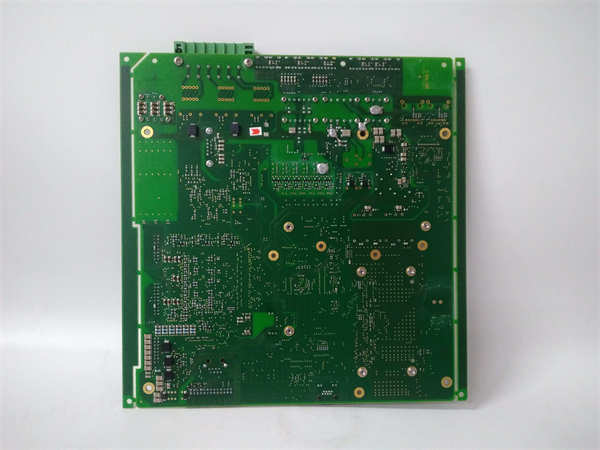

UCD240A101 3BHE022287R0101

可靠性分析与常见故障点

UCD240A101 本体设计较为坚固，但受限于早期光电器件寿命和现场环境，存在典型老化与失效模式。

常见故障模式包括：

• 光电转换芯片（Opto-Electronic Transceiver）性能衰减，导致误码率升高，表现为间歇性通信中断或 I/O 闪烁；
• ST 光纤接口因反复插拔或灰尘污染造成插入损耗超标，引发链路不稳定；
• 内部 DC/DC 电源模块老化，输出纹波增大，影响 FPGA 逻辑稳定性，最终导致模块死锁；
• 背板连接器氧化或机械松动，在振动环境下产生接触不良。

薄弱环节在于其对光纤链路质量和供电纯净度高度敏感。该模块不支持热插拔，意外带电插拔极易损坏光收发器。此外，早期批次使用的电解电容在高温机柜中寿命有限，是潜在失效根源。

预防性维护建议：

• 每年使用光功率计检测光纤链路损耗（应 < 3 dB），清洁 ST 接头端面；
• 检查模块散热风道是否堵塞，确保机柜温度 ≤ 45°C；
• 在计划停机期间，备份 Control Builder M 中的 I/O 配置，并记录模块固件版本；
• 对关键远程站，建议配置冗余 UCD240A101（若系统架构支持）或储备经测试验证的备用模块。
