ABB UBC717AE01 HIEE300927R0101 是 ABB AC800M 分布式控制系统 旗下的安全通信接口模块，专为工业安全仪表系统（SIS）与过程控制系统（DCS）的跨网数据交互设计。该模块通过双通道冗余架构实现安全信号与非安全信号的隔离传输，符合 IEC 61508 SIL2 安全标准，广泛应用于核电、石化等需严格区分安全级与非安全级网络的场景。
UBC717AE01 集成 EtherNet/IP 安全协议与 Modbus TCP/IP，采用硬件级隔离设计（隔离电压 2500V AC），防止安全网络与非安全网络的交叉干扰。其 32 位 ARM Cortex-A9 处理器（主频 800MHz）与 256MB 内存组合，支持每秒 10,000 点数据双向传输，配合 AC800M 系统的PPC902AE101 控制器与CI854 通信模块，构建从安全联锁到过程监控的隔离式数据链路。在某核电站的反应堆保护系统中，该模块实现安全级逻辑控制器与 DCS 操作站的单向数据传输，满足 Regulatory Guide 1.152 对网络隔离的要求。
作为安全通信网关，UBC717AE01 支持TÜV 认证的单向数据传输机制，可配置信号白名单与传输方向，确保安全指令仅从安全网络下发至执行层，防止非安全网络的恶意入侵。其工业级宽温设计（-40°C 至 + 70°C）与 IP20 防护，适应控制室机柜内的密集安装环境。

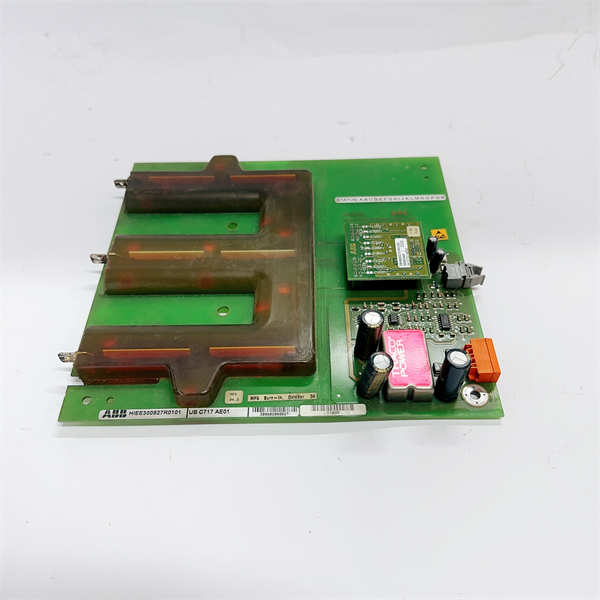

ABB UBC717AE01 HIEE300927R0101
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB UBC717AE01 HIEE300927R0101 |
| 制造商 | ABB |
| 产品类型 | 安全级通信隔离模块（SIL2） |
| 所属系列 | AC800M 分布式控制系统 |
| 安全等级 | IEC 61508 SIL2，TÜV SÜD 认证 |
| 通信协议 | 安全侧：EtherNet/IP Safety；非安全侧：Modbus TCP/IP、PROFINET |
| 接口配置 | 安全侧：2×10/100Base-TX（冗余）；非安全侧：2×10/100Base-TX（冗余） |
| 处理器 | 32 位 ARM Cortex-A9（主频 800MHz） |
| 内存配置 | 256MB DDR3 RAM + 128MB Flash |
| 隔离性能 | 安全侧与非安全侧电气隔离，隔离电压 2500V AC |
| 数据传输速率 | 单向最大 10,000 点 / 秒；双向最大 5,000 点 / 秒 |
| 供电电压 | 24V DC ±10%（冗余电源输入，支持热插拔） |
| 工作温度范围 | -40°C 至 + 70°C |
| 存储温度范围 | -55°C 至 + 85°C |
| 防护等级 | IP20（控制柜内安装） |
| 物理尺寸 | 160mm×120mm×80mm（宽 × 高 × 深） |
| 安装方式 | 导轨安装，兼容 AC800M 标准机架 |
| 认证 | CE、UL、ATEX、IECEx、Regulatory Guide 1.152（核电兼容） |
主要特点和优势
安全隔离与单向传输：通过硬件防火墙与协议解析隔离安全侧与非安全侧网络，支持配置 “安全→非安全” 单向数据通道，防止非安全网络对安全逻辑的篡改。某石化厂的 ESD 系统采用该模块后，成功阻断 3 次来自操作网的异常数据请求，避免误停车风险。
冗余设计与高可用性：双电源、双网络接口的冗余架构，单点故障切换时间≤50ms，配合 AC800M 系统的T940 冗余机制，整体可用性达 99.999%。某 LNG 储罐区的安全监控系统连续运行 4 年无故障，年维护成本降低 35 万元。
精准流量控制与带宽管理：支持信号级别的传输优先级配置，安全联锁信号（如紧急停车指令）优先占用带宽，确保在网络拥堵时仍能实时传输。在某化工园区的联合装置中，该模块将关键联锁信号的传输延迟稳定控制在≤2ms，较传统网关提升 80%。
易用组态与合规性：通过Control Builder M 软件图形化配置传输规则，支持信号白名单管理与在线审计日志。符合 FDA 21 CFR Part 11 对电子记录的要求，某制药厂借此通过 GMP 认证中的网络安全审计。
应用领域
核电行业：反应堆保护系统（RPS）与电厂监控系统（DCS）的隔离通信，实现安全级参数（如堆芯温度）向非安全侧的单向传输，符合 HAF102 核安全法规。
石化行业：大型联合装置的紧急停车系统（ESD）与过程控制系统（DCS）的数据交互，确保联锁信号仅从 ESD 向 DCS 单向传输，防止操作侧误干预。
冶金行业：高炉煤气回收系统的安全监控网络与生产管理网的隔离，实时传输煤气压力、流量等安全参数至调度中心，同时阻断反向控制指令。
制药行业：无菌灌装线的安全联锁系统（如过压保护）与 MES 系统的隔离通信，满足 GMP 对数据完整性与网络隔离的要求。
相关产品
- ABB PPC902AE101：AC800M 主控制器，与UBC717AE01配合实现安全逻辑运算。
- ABB CI854A：非安全侧 PROFINET 通信模块，扩展非安全网络接口。
- ABB F8650X：安全侧逻辑处理器，为UBC717AE01提供安全信号源。
- ABB Control Builder M：组态软件，用于配置UBC717AE01的传输规则与安全策略。
- ABB HIEE300928R0101：UBC717AE01的冗余电源模块（24V DC）。

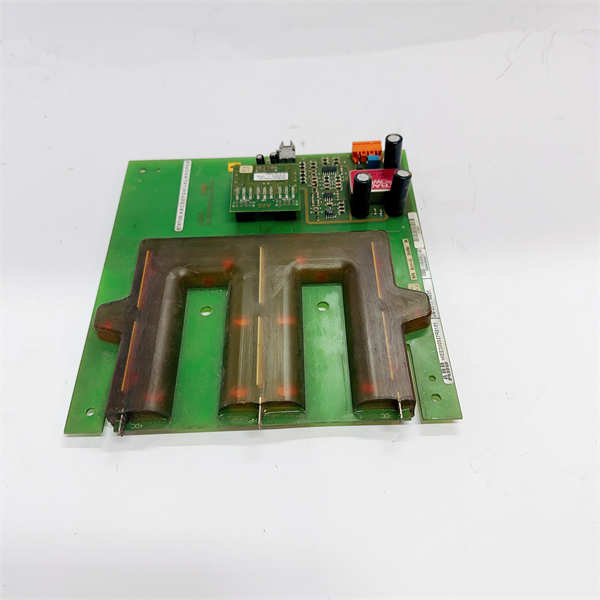

ABB UBC717AE01 HIEE300927R0101
安装与维护
安装要点：
- 需单独安装于安全区与非安全区之间的隔离机柜，安全侧与非安全侧电缆分槽敷设，间距≥30cm。
- 接地需采用独立接地体，安全侧与非安全侧接地电阻均≤1Ω，接地极间距≥5m。
- 首次上电前通过SD803 诊断工具验证隔离性能（绝缘电阻＞100MΩ）与固件版本（建议 V6.0 及以上）。
维护建议：
- 每月通过 Web 界面检查隔离状态、网络负载（建议＜60%）与审计日志。
- 每季度执行冗余切换测试，验证备用模块的同步状态与故障切换时间。
- 固件升级需在安全侧与非安全侧分别执行，升级包需经 TÜV 认证。
