ABB TP867 3BSE043664R1 过程接口模块 – 多重安全认证，工业环境适用！

描述

ABB TP867 3BSE043664R1 是ABB公司S800系列I/O系统中的高性能通用模拟量输入模块，在工业过程自动化中承担着”过程感知神经”的重要职能。这款模块专门设计用于连接现场的各类变送器和传感器，将压力、流量、液位、转速等过程参数对应的0-20mA、4-20mA或0-10V标准信号，进行高精度采集、隔离转换和数字化处理，然后通过背板总线传输给控制系统。作为ABB S800 I/O家族中的通用模拟量采集成员，TP867 通常与S800系列底座配合使用，安装在控制机柜内，为化工、石油、电力、水处理等行业的过程监测提供灵活可靠的信号采集解决方案。

在实际的自动化系统中，ABB TP867 3BSE043664R1 的价值体现在其卓越的信号适应能力和测量精度。该模块采用先进的Σ-Δ模数转换技术和精密的信号调理电路，能够对各种工业标准信号进行高精度数字化转换。每个输入通道都可以通过软件独立配置为电流或电压输入模式，这种灵活性使得同一模块能够适应多样化的现场设备需求。模块内部集成的信号隔离和滤波技术，能够有效抑制工业现场常见的共模干扰和电磁噪声，确保测量数据的真实性和稳定性。选择 ABB TP867 3BSE043664R1，就是为您的关键过程参数监测选择了高适应性、高精度的信号采集保障。

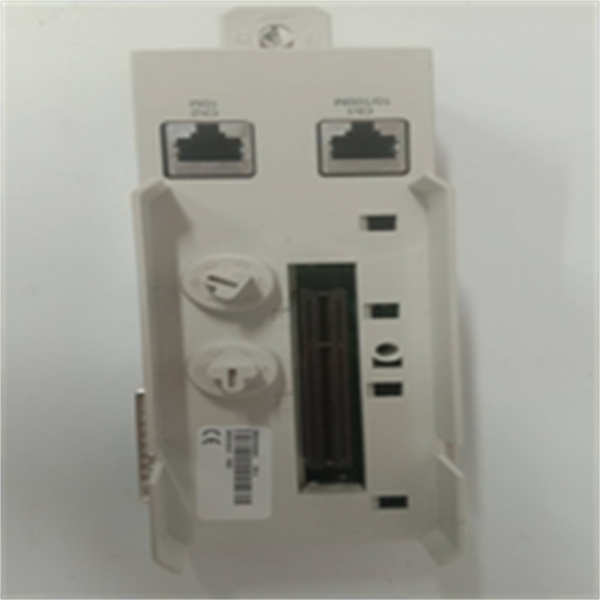

TP867 3BSE043664R1 ABB

主要特点和优势

高精度通用测量：ABB TP867 3BSE043664R1 的核心优势在于其卓越的通用信号采集能力。模块采用16位高分辨率Σ-Δ模数转换器，能够实现高达±0.1%的测量精度，确保过程参数的准确监测。每个通道都可以独立配置为电流输入（0-20mA/4-20mA）或电压输入（0-10V），这种灵活的配置能力大大减少了备件种类和库存成本，提高了系统的适应性。

强大的抗干扰性能：该模块提供了完善的通道间隔离和系统侧隔离，隔离电压高达1500V AC。这种强化隔离有效防止了地环路干扰和潜在的高压窜入，保护了控制系统核心设备的安全。模块内部集成的数字滤波器可配置不同的更新速率和滤波强度，在噪声较大的工业环境中能够优化响应速度和测量稳定性的平衡，确保在各种工况下都能获得可靠的过程数据。

智能诊断与维护便利：ABB TP867 3BSE043664R1 具备完善的智能诊断功能，能够实时监测每个通道的信号状态、超限报警和模块工作环境。通过前面板的LED状态指示灯和系统诊断信息，维护人员可以快速识别信号断线、短路、超量程等故障状态。模块支持热插拔功能，在系统运行期间也可以安全地进行更换或维护，配合完善的在线组态工具，显著简化了系统的调试和维护工作，最大限度地提高了系统的可用性。

Technical Advantages and Performance Highlights:

The ABB TP867 3BSE043664R1 analog input module delivers exceptional measurement performance for diverse process monitoring applications. Featuring high-resolution 16-bit Σ-Δ ADC technology and precision signal conditioning circuitry, it achieves remarkable measurement accuracy of ±0.1% for standard current and voltage signals. The module’s flexible per-channel configurability supports both current (0-20mA/4-20mA) and voltage (0-10V) inputs, providing unparalleled adaptability to various field instrumentation requirements.

Engineered for reliability in harsh industrial environments, the TP867 incorporates reinforced isolation up to 1500V AC between channels and from the system bus, effectively eliminating ground loop interference and providing robust protection against electrical transients. Advanced digital filtering with configurable parameters ensures optimal noise rejection while maintaining appropriate response times for different process requirements. Comprehensive diagnostic capabilities continuously monitor signal integrity, wiring faults, and module health, while the hot-swappable design guarantees maximum system availability during maintenance operations.

技术规格

应用领域

ABB TP867 3BSE043664R1 的应用覆盖所有需要模拟量信号采集的工业领域。在石油化工行业，它广泛应用于压力变送器、流量计、液位计的信号采集，为反应器控制、精馏塔优化和储罐监控提供关键过程数据。在电力行业，该模块负责采集发电机氢冷压力、轴承油压、冷却水流量等辅助系统参数，保障发电机组的安全运行。

在水处理行业，ABB TP867 3BSE043664R1 用于采集水泵进出口压力、管道流量、水池液位等参数，实现供水系统的自动化控制。在制造业领域，该模块广泛应用于生产线上的各种过程参数监测，包括温度、压力、流量等工艺变量。此外，在楼宇自动化、环境监测、试验测试等领域，凡是需要可靠采集标准模拟量信号的场合，TP867 都能提供专业灵活的解决方案。

TP867 3BSE043664R1 ABB

相关产品

TP854： 模拟量输出模块，与TP867配合构成完整的控制回路。

TP858： RTD温度输入模块，在温度测量方面与TP867形成功能互补。

SD832： S800系列底座单元，用于安装TP867模块。

AC 800M控制器： 如PM863，是TP867所采集数据的处理核心。

CI867： 通信接口模块，用于扩展TP867所在系统的网络连接能力。

各类现场变送器： 压力、流量、液位变送器，是连接到TP867的信号源头。

安装与维护

安装前准备：在安装ABB TP867 3BSE043664R1模块前，必须确认S800系统底座型号兼容且安装牢固。需仔细核对现场信号类型与模块通道配置是否匹配，阅读技术手册了解所有接线要求和安全注意事项。安装前应使用信号发生器验证输入回路，确保信号源与模块输入范围匹配。

维护建议：对ABB TP867 3BSE043664R1的维护应充分利用其诊断功能。定期通过控制系统检查各通道测量值与工艺实际情况的一致性，关注任何异常波动或报警信息。建议定期使用标准信号源对关键测量通道进行在线校验，验证测量精度。当模块需要更换时，在支持热插拔的系统中应严格按照操作规程执行；在需要停电维护的场合，必须执行完整的停电程序，确保人员和设备安全。保持模块及端子连接清洁，定期检查接线紧固状态。
