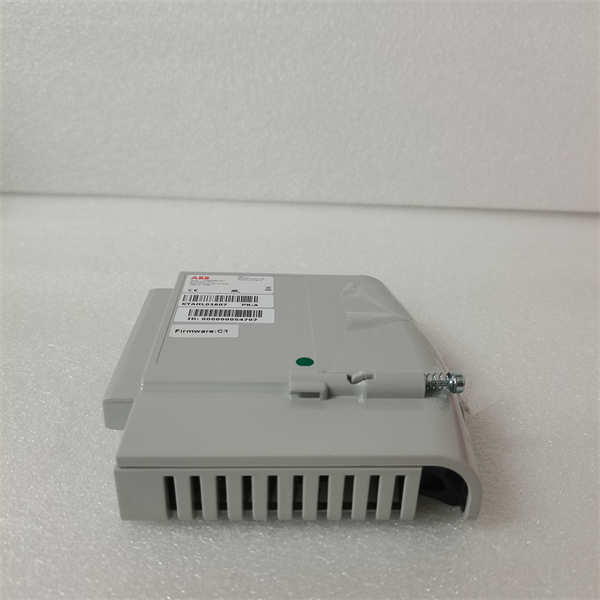

ABB Symphony Plus系列 CAI04 模块 – 16位高分辨率，提升过程控制精度！

描述

ABB CAI04 紧凑型模拟量输入模块是ABB分布式控制系统 (DCS) 中不可或缺的核心I/O组件，专为高精度、多点位的低电平信号采集而设计。该模块集成了8个模拟量输入通道，能够灵活处理热电偶 (TC) 和毫伏 (mV) 信号，广泛应用于温度监测、炉膛控制和关键工艺参数采集。它采用先进的群组隔离 (Group Isolation) 技术，确保了卓越的抗干扰能力和系统可靠性。凭借其16位高分辨率模数转换器 (A/D Converter) 和$300\,msec$的快速全通道更新速率，CAI04 模块为操作员提供了实时、精确的过程数据。该模块无需手动校准，极大简化了现场调试和长期维护工作。无论是电力、化工还是冶金行业，CAI04 都能提供稳定可靠的数据基石。通道数量：8路模拟量输入；A/D分辨率：16位带极性 (16-Bits with Polarity)；隔离电压：$1500\,V$（群组隔离）。

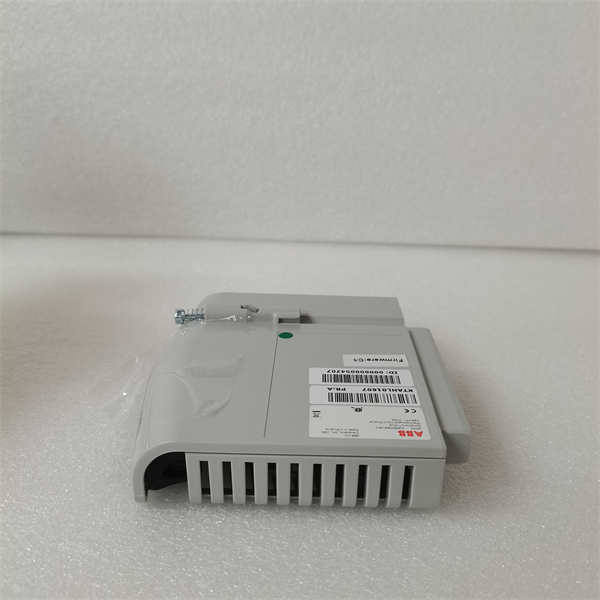

ABB CAI04

主要特点和优势

卓越的信号兼容性和精度：

ABB CAI04 模块是温度测量的理想选择，因为它具备出色的信号兼容性。它不仅能处理标准毫伏信号，更支持包括B、E、J、K、L、N、R、S、T、U等在内的多种热电偶 (Thermocouple, TC) 类型，以及多种中国标准TC类型。这种灵活性大大减少了对不同类型采集硬件的需求。其核心优势在于高精度的数据采集，16位带极性的模数转换分辨率 (Analog-to-Digital Conversion Resolution) 确保了微小的信号变化也能被精确捕获。加上$\pm 0.05%$的全量程精度 (Full Scale Range Accuracy)，使得 CAI04 在关键过程变量 (Process Variable, PV) 监测中表现出色。

创新的隔离与抗干扰设计：

在复杂的工业现场，电磁干扰 (Electromagnetic Interference, EMI) 是影响数据质量的主要因素。CAI04 采用群组隔离架构，提供了高达$1500\,V$的电隔离 (Galvanic Isolation) 能力，有效切断了现场信号与DCS逻辑电路之间的干扰路径。这种隔离设计结合高达$-90,dB$的共模抑制比 (Common Mode Rejection Ratio, CMRR) 和$-70,dB$的常模抑制比 (Normal Mode Noise Rejection, NMNR)，使模块在噪声环境中也能保持极低的测量误差。此外，CAI04 的热电偶冷端补偿 (Cold Junction Compensation, CJC) 功能是可配置的，可以选择使用安装基座 (Mounting Base) 上的内置电阻温度检测器 (Resistance Temperature Detector, RTD) 或外部输入，从而保证了温度测量的准确性。

高效的性能和维护特性：

效率是现代工业控制系统的关键指标。CAI04 能够在$300\,msec$内完成所有8个通道的模数转换和数据更新，保证了过程控制的实时性 (Real-Time Performance)。模块设计注重易用性，具备自动校准 (Automatic Calibration) 功能，彻底消除了对周期性手动校准的依赖，显著降低了运行成本 (Operating Cost) 和停机时间 (Downtime)。故障排除也极为便捷，前面板的LED指示灯 (Light Emitting Diode Indicators) 可以清晰显示运行 (Run)、故障 (Fault) 状态以及每个通道的状态。对于系统集成商 (System Integrator, SI) 和维护工程师来说，CAI04 是一个可靠、高效且易于维护的选择。

The ABB CAI04 Compact Analog Input module stands as a paradigm of high-fidelity signal acquisition within industrial automation. Engineered for the most demanding Distributed Control Systems (DCS) environments, it excels in processing low-level mV and diverse Thermocouple (TC) inputs. Its architectural highlight is the robust 1×8 group isolation and exceptional Common Mode Rejection Ratio ($CMRR \ge -90\,dB$), guaranteeing reliable data integrity even in the presence of severe electrical noise and transients prevalent in heavy industry. This makes the CAI04 a critical asset for power generation, chemical processing, and metallurgical plants where accurate temperature monitoring is paramount to safety and operational efficiency.

The module’s technical sophistication is matched by its operational efficiency. Featuring a 16-bit A/D resolution and a fast $300\,msec$ update rate for all eight channels, the CAI04 delivers the speed and precision required for closed-loop control applications. The incorporation of configurable Cold Junction Compensation (CJC) and permanent automatic calibration dramatically reduces maintenance overhead and eliminates the potential for human error associated with manual adjustments. This commitment to ‘set-and-forget’ reliability, coupled with high density I/O, optimizes cabinet space and enhances the overall return on investment (ROI) for the entire control infrastructure.

CAI04 技术规格

参数名称	参数值
产品型号	CAI04
制造商	ABB
产品类型	紧凑型模拟量输入模块 (Compact Analog Input)
通道数量	8 路，群组隔离 (Group Isolated)
信号类型	热电偶 (TC)：B, E, J, K, L, N, R, S, T, U等；毫伏 (mV)：-100/0 至 +100 mV
A/D 分辨率	16 位 (带极性)
全通道更新速率	$300\,msec$
精度 (FSR)	$\pm 0.05\%$ of $200\,mV$
隔离电压 (Field to Logic)	$1500\,V$ (1 分钟)
供电要求	$24\,VDC \pm 10\%$, $65\,mA$ 典型
工作温度范围	$-40^\circ C$ 到 $+70^\circ C$
抗噪声能力 (CMRR)	$\ge -90\,dB$
安装方式	35mm DIN 导轨 (DIN Rail)，水平或垂直

应用领域

ABB CAI04 模块凭借其针对热电偶和毫伏信号的出色处理能力，在对温度和低电平信号监测有严格要求的工业领域中有着广泛而关键的应用。

电力和能源行业： 在火力发电厂或核电站中，精确监测汽轮机 (Steam Turbine) 轴瓦温度、锅炉 (Boiler) 炉膛温度和蒸汽管线温度是保障设备安全和提高热效率的关键。CAI04 能够稳定接收大量K型、T型热电偶信号，并将其高精度地转换为数字量，为DCS提供可靠的控制和联锁 (Interlock) 依据。此外，在燃气轮机 (Gas Turbine) 的燃烧监测中，其快速更新速率能满足对瞬态温度变化的实时响应要求。

石油化工行业： 石油炼化和化工生产过程中，反应釜 (Reactor) 的温度曲线控制、催化剂 (Catalyst) 床层温度监测至关重要。CAI04 模块的群组隔离特性能够有效应对现场复杂的电磁环境，确保在腐蚀性、易燃易爆区域中，测量信号的完整性和准确性。它支持不同TC类型，方便现场根据不同介质和测量范围灵活部署。

冶金和材料工业： 在钢铁、水泥等高温生产环境中，如高炉 (Blast Furnace) 炉顶温度、钢水包 (Ladle) 温度的测量，往往涉及高量程和瞬时高温冲击。CAI04 的高精度和宽工作温度范围（$-40^\circ C$ 到 $+70^\circ C$）使其成为这些恶劣环境下的可靠选择，确保了产品质量的均匀性和生产过程的安全性。模块的紧凑设计也使其易于集成到空间有限的现场控制柜 (Field Control Cabinet) 中。

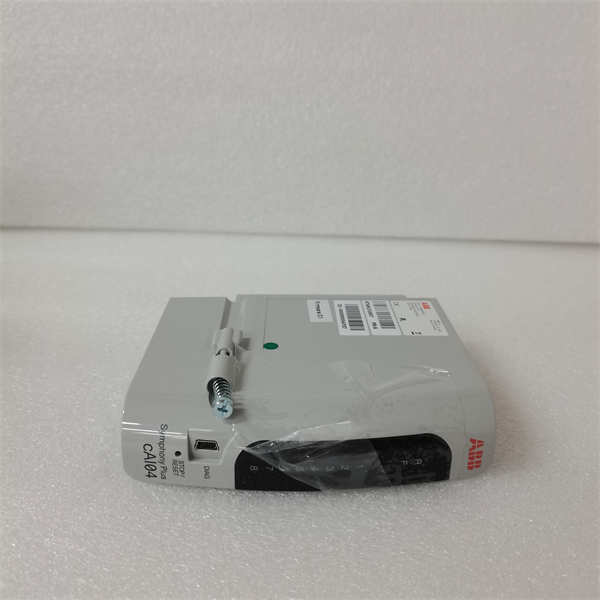

ABB CAI04

安装与维护

安装前准备: 在安装 ABB CAI04 模块之前，资深工程师建议首先仔细检查配套的端子排 (Terminal Block) 或安装基座 (cVBS01-CJC 或 cHBS01-CJC) 是否已正确安装在DIN导轨上，并确认安装槽位的机械键控 (Mechanical Keying) 配置与 CAI04 的型号代码一致，以防止模块插错。务必核对现场热电偶或毫伏信号线缆的屏蔽层 (Shielding) 接地要求，确保其已在一点可靠接地，以最大化模块的抗共模干扰能力。在带电安装或移除 CAI04 时，需确认系统已支持热插拔 (Hot-Swap) 功能，并严格遵循操作规程，避免意外触电或硬件损坏。

维护建议: CAI04 模块的日常维护主要集中在运行状态监控和故障诊断。模块前面板的R（Run）和F（Fault）LED指示灯是首要的诊断工具，任何异常灯亮都应立即引起注意。由于 CAI04 具有自动校准功能，无需定期进行手动软件校准。维护人员应定期检查其输入接线的紧固性，特别是在存在剧烈振动 (Vibration) 的环境中，确保接线端子无松动。
