ABB SD821 DO 模块 – 继电器输出，工业阀门 / 继电器控制稳定可靠！

描述

ABB SD821 是 ABB（Asea Brown Boveri）推出的 16 路数字输出模块，隶属于 Advant OCS（Open Control System）系列，是 ABB DCS（Distributed Control System，分布式控制系统）与 PLC（Programmable Logic Controller，可编程逻辑控制器）中 “设备动作执行” 的核心单元。在自动化系统中，ABB SD821 主要承担 “控制指令转换” 角色：它能将上层系统下发的数字控制指令（如 “阀门开”“电机启”），转换为现场执行设备可识别的开关信号，驱动阀门、继电器、指示灯等设备动作，是连接控制系统与现场设备的 “指令传输桥梁”。​

无论是化工车间的 16 路气动阀门控制，还是电力电站的继电器组驱动，ABB SD821 都能凭借高可靠性适配需求：它直接兼容 ABB Advant OCS 系统的 PROFIBUS-DP 总线协议，无需额外驱动模块即可接入现有系统；16 路独立继电器输出设计，每路可驱动最大 5A 负载，无需额外扩展继电器，减少系统复杂度；同时，ABB SD821 采用工业级抗干扰设计，能抵御现场电机、变频器产生的电磁干扰（EMI），避免控制信号误触发，确保设备动作精准响应，是工业控制场景的 “设备驱动可靠保障”。​

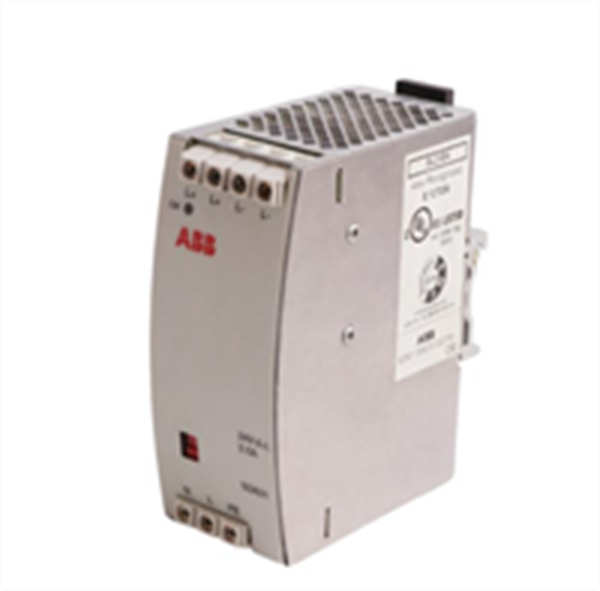

ABB SD821

主要特点和优势​

强负载驱动与过载保护：ABB SD821 最核心的优势是 16 路独立继电器输出设计，每路输出可承受最大 5A 交流 / 直流负载 —— 相比晶体管输出模块，继电器输出更适配工业现场的高负载设备（如 220V AC 气动阀门、大功率继电器），无需额外加装继电器扩展模块。例如化工车间控制 16 路 220V AC 气动阀门（每路额定电流 2A），单台ABB SD821 即可直接驱动，无需额外配件；同时，模块内置过载保护（Overload Protection）电路，当负载电流超过 5A 时，可自动切断输出回路，避免继电器烧毁，降低设备故障风险。​

高抗干扰与信号稳定性：ABB SD821 内置 EMI（Electromagnetic Interference，电磁干扰）滤波电路，能有效滤除车间内电机、变频器产生的高频干扰信号，确保控制指令传输的信噪比（SNR）≥65dB，避免因干扰导致的 “误动作”（如阀门无故开启 / 关闭）。模块还采用通道间电气隔离设计（隔离电压≥250Vrms），防止某路设备故障（如短路）影响其他通道正常工作，尤其适合多设备集中控制场景（如 16 路阀门同时运行的反应釜系统），提升整体系统的稳定性。​

便捷诊断与状态可视化：ABB SD821 正面配备 16 路独立状态指示灯（绿色 “输出导通”、红色 “过载故障”），工程师无需连接软件，即可直观查看每路设备的运行状态 —— 比如某路阀门未按指令动作时，通过指示灯可快速判断是模块输出故障还是设备本身问题，维护效率比无指示灯模块提升 50% 以上。同时，模块支持 ABB Control Builder 软件诊断功能，可通过软件读取每路输出的负载电流、模块工作温度、供电电压等参数，实现预防性维护（如提前预警某路继电器触点老化）。​

系统兼容性与安装灵活：ABB SD821 完全兼容 ABB Advant OCS 系统的 MB300/MB400 总线模块，支持 PROFIBUS-DP（IEC 61158）现场总线协议，可与 ABB 其他控制模块（如数字输入模块ABB SCYC51040、模拟输入模块ABB SCYC55830）协同工作，构建 “采集 – 控制 – 执行” 完整闭环系统。模块采用 3U 机架式设计，兼容 IEC 60715 DIN 导轨（35mm 宽），安装时无需特殊工具，通过卡扣即可固定，适配工业标准控制柜的安装空间，减少现场集成难度。​

The ABB SD821 stands out as a 16-channel digital output (DO) module engineered for reliable industrial device actuation. Its 16 independent relay outputs, each supporting up to 5A load, eliminate the need for external relay expansion, making it ideal for driving high-power devices like pneumatic valves and heavy-duty relays in chemical, power, and metallurgical applications. This load capacity, combined with built-in overload protection, ensures robust operation even in demanding load conditions.​

Designed for signal integrity, the ABB SD821 features EMI filtering and 250Vrms channel-to-channel isolation, mitigating interference from industrial equipment and preventing cross-channel faults—critical for centralized control of 16 simultaneous devices. Compatibility with ABB’s Advant OCS system and PROFIBUS-DP enables seamless integration, while front-panel LEDs and Control Builder software diagnostics simplify troubleshooting and predictive maintenance. Operating across -20°C to 60°C with a UL94 V-0 flame-retardant housing, it delivers durable performance in harsh industrial environments.​

ABB SD821 技术规格​

​

​

应用领域​

在化工行业的 “反应釜阀门集群控制” 场景中，ABB SD821 发挥核心作用。某大型化工企业的 8 台反应釜，每台需控制 2 路阀门（进料阀、出料阀），共 16 路气动阀门（220V AC，额定电流 1.5A），采用 1 台ABB SD821 集中驱动 —— 模块的 16 路继电器输出直接连接阀门线圈，无需额外继电器；过载保护功能防止阀门卡涩导致的电流过载，避免继电器烧毁；EMI 滤波功能抵御车间变频器干扰，确保 DCS 下发的 “开阀 / 关阀” 指令精准响应，当某台反应釜完成反应后，ABB SD821 能快速切断进料阀、打开出料阀，提升生产效率。​

在电力行业的 “变电站辅助设备控制” 中，ABB SD821 适配需求。220kV 变电站需控制 16 路辅助设备（如风机、照明、加热器），ABB SD821 安装在变电站控制机柜内，通过 PROFIBUS-DP 总线接入 ABB Advant OCS 系统 —— 模块的 24V DC 宽压供电适配变电站电源波动，通道隔离设计防止某路风机短路影响其他设备；状态指示灯方便运维人员现场巡检，快速判断设备是否按指令运行；软件诊断功能支持远程查看每路输出电流，提前发现风机轴承老化导致的电流异常，减少设备故障停机时间。​

在冶金行业的 “轧钢生产线工位控制” 中，ABB SD821 同样适用。轧钢车间的 16 个轧辊工位，每个工位需控制 1 路指示灯（显示工位是否就绪），ABB SD821 的 16 路输出直接驱动 24V DC 指示灯（每路电流 0.5A）—— 模块的耐振动设计适应轧机工作时的机械振动，-20℃~60℃工作温度覆盖车间冬夏温差；当某工位完成轧钢准备后，PLC 通过ABB SD821 点亮指示灯，提醒操作人员进行下一步动作，确保生产线有序运行。无论是阀门控制、辅助设备驱动还是指示灯管理，ABB SD821 都能以高可靠性满足工业设备的驱动需求。​

相关产品​

1. ABB SCYC51040 58052680E：32 路数字输入模块，与ABB SD821功能互补 ——ABB SCYC51040 采集设备状态信号（如阀门位置反馈），ABB SD821 输出控制指令，两者配合构建 “状态采集 – 指令输出” 的控制闭环，适合多设备联动场景。​
2. ABB SCYC55830 58063282A：8 路模拟输入模块，与ABB SD821协同工作 ——ABB SCYC55830 采集温度、压力等模拟信号，DCS 根据信号判断是否触发动作，再通过ABB SD821 驱动执行设备（如温度超标时启动冷却风机）。​
3. ABB MB300：PROFIBUS-DP 总线模块，是ABB SD821的通信核心 ——ABB SD821 通过 MB300 接入 ABB DCS 总线网络，支持最多 32 个ABB SD821 同时连接，构建大规模设备驱动系统（如大型化工园区的阀门集群）。​
4. ABB TB522：16 路端子板，ABB SD821的专用接线组件 —— 带防松动螺钉端子与通道标识，适配模块的 16 路输出信号接入现场设备，避免接线混淆，简化现场接线流程。​
5. ABB Freelance 2000：中小型 DCS 系统，ABB SD821可直接接入 —— 相比 Advant OCS，Freelance 2000 更适合中小型工厂（如 20 路以内输出信号），ABB SD821 与其兼容，拓展模块应用场景。​
6. ABB CI854A：通信接口模块，实现ABB SD821与第三方 DCS 通信 —— 当用户系统为西门子、施耐德 DCS 时，CI854A 作为协议转换器，让模块的 16 路控制信号能稳定传输至非 ABB 系统，提升兼容性。​
7. ABB 1SFA896106R1001：专用防护盖，适配ABB SD821—— 安装后模块防护等级提升至 IP40，有效抵御冶金车间的粉尘、化工车间的腐蚀性气体，延长模块使用寿命。​
8. ABB CM500：信号隔离器，可与ABB SD821配合使用 —— 在超高压设备附近（如变电站高压柜），CM500 进一步增强ABB SD821 的隔离性能，避免高压干扰导致的控制信号异常。​

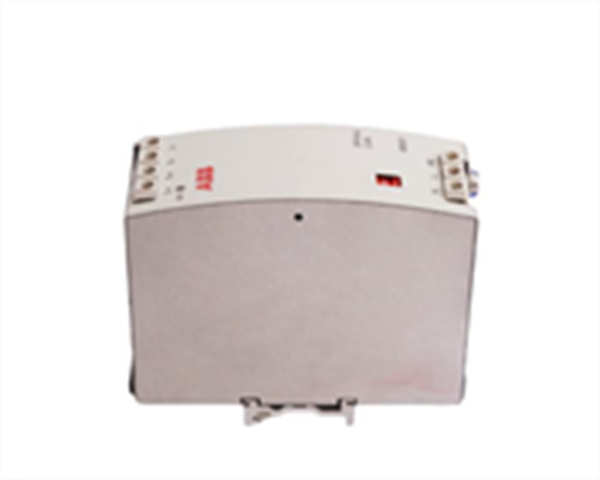

ABB SD821

安装与维护​

安装前准备：首先确认ABB SD821 的配件完整性（含模块主体、说明书、固定卡扣、端子标识贴、安装螺丝），检查模块外观无破损、连接器引脚无弯曲 / 氧化；其次确认 ABB Advant OCS 系统的 MB300 总线模块已断电，机柜内 IEC 60715 DIN 导轨（35mm 宽）安装牢固、无变形；最后准备 24V DC 电源线缆（建议 1.5mm²）、输出信号线缆（根据负载选择，如 2.5mm² 铜线）与防静电手环，避免静电损坏模块内部继电器驱动电路。​

安装过程：将ABB SD821 沿 DIN 导轨推入机柜预留位置，通过侧面卡扣固定（听到 “咔嗒” 声表示到位）；连接模块供电线缆（区分 24V DC 正负极，反接会触发保护，无法通电）与通信线缆（接入 MB300 总线模块的 PROFIBUS-DP 接口，确保插头锁紧）；贴好端子标识贴（标注每路通道的控制对象，如 “CH0 – 反应釜 1 进料阀”“CH1 – 反应釜 1 出料阀”），按说明书接线图接入现场设备（继电器输出端接设备线圈，注意区分 AC/DC 负载）；给总线模块通电，打开 Control Builder 软件，在 “设备管理” 中搜索ABB SD821，若显示 “在线” 且通道指示灯为熄灭状态（无输出时），安装完成。​

维护建议：日常使用中，每 3 个月清洁ABB SD821 的连接器与指示灯面板 —— 用干燥软毛刷清除粉尘，若有油污或腐蚀性污染物，可蘸少量无水酒精擦拭（需断电操作，避免短路）；每月通过 Control Builder 软件查看模块参数（供电电压、每路输出电流），若某路输出电流持续接近 5A（过载阈值），需检查对应设备是否存在卡涩或负载过大问题；每 6 个月进行 1 次继电器触点检查：手动触发某路输出，用万用表测量触点导通电阻（应≤0.1Ω），若电阻过大，说明触点老化。
