ABB S-073N IGCT 相模块 – ACS 6000/ACS 2000 高压变频器的功率核心！

描述

ABB S-073N：这块IGCT 相模块是 ABB ACS 6000/ACS 2000 中高压变频器的核心功率单元。它采用先进的 IGCT 技术，实现高压直流到可变交流的高效逆变，是驱动大型电机的能量中枢。核心功能：大功率高压电能转换，功率范围：3 MVA 至 13 MVA，核心技术：IGCT。专治各种大型设备调速不准、能耗高、功率不足的难题。

S-073N 产品详细说明

S-073N 产品概述

ABB S-073N 模块，也称为 IGCT 相模块（Phase Module），是 ABB ACS 6000 和 ACS 2000 等系列中高压交流变频器系统中至关重要的功率电子组件。它不是一块控制板卡，而是一套集成的高性能功率开关，其核心采用了 ABB 领先的 IGCT (Integrated Gate Commutated Thyristor) 技术。这种技术集大功率晶闸管 (Thyristor) 的低导通损耗特性和绝缘栅双极晶体管 (IGBT) 的快速关断特性于一身，是专为高电压、大电流应用场景设计的。

在 ACS 6000 这种模块化变频器中，ABB S-073N 负责构成逆变桥的一个相臂（Phase Leg）。变频器通过精确控制这个相模块中的 IGCT 器件的快速开关，将来自直流母线的高压直流电高效地“切片”，合成出平稳、精确的三相交流输出电压和频率，从而实现对电机的无级调速和高动态控制。ABB S-073N 模块的性能直接决定了变频器的整体效率、动态响应速度和可靠性。由于其处理的功率巨大（可覆盖 3 MVA 至 13 MVA 的变频器功率范围），S-073N 通常采用水冷或高效风冷方式，确保在高强度工作下温度稳定。

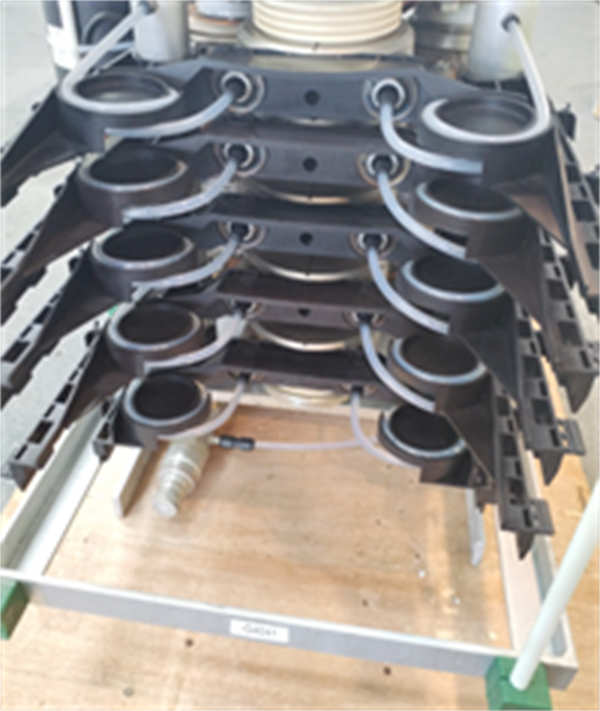

ABB S-073N

S-073N 技术规格

主要特点和优势

IGCT技术的“杀手锏”：ABB S-073N 模块采用的 IGCT（集成门极换流晶闸管）技术，是它能在大功率领域独领风骚的核心竞争力。与传统的门极可关断晶闸管 (GTO, Gate Turn-Off Thyristor) 相比，IGCT 的关断损耗极低，并且拥有比大功率 IGBT 更低的导通损耗（Conduction Loss）。这意味着变频器在进行能量转换时，自身的发热量和能量浪费都降到了最低，从而大幅提高了变频器效率（Efficiency），通常能达到 99.6% 以上。

卓越的动态性能与DTC支持：S-073N 模块的高性能开关特性，是 ABB 直接转矩控制 (DTC, Direct Torque Control) 技术得以实现的物理基础。DTC 是 ABB 驱动器平台的王牌控制技术，它要求功率器件能够以极高的精度和速度响应控制指令。S-073N 内部的 IGCT 能够支持快速的开关转换时间和较高的开关频率，从而使 ACS 6000 变频器能够提供业界领先的转矩响应速度和速度控制精度，无论负载如何变化，电机都能立即、平稳地响应。

模块化与高可靠性：作为 ACS 6000 模块化设计的一部分，ABB S-073N 模块结构紧凑、集成度高。它将IGCT 芯片、门极驱动单元（Gate Unit） 和缓冲吸收电路（Snubber Circuit） 等都集成在一个独立的、可更换的相模块中。这种设计不仅简化了变频器的装配和现场维护，同时也意味着更少的内部连接和更低的元器件数量（Low Parts Count），直接转化成极高的系统可靠性（Reliability）和高可用性（High Availability）。对于电厂风机、水泵或矿山提升机等连续运行的应用来说，S-073N 是保障生产连续性的关键。

The ABB S-073N Phase Module is fundamentally a power conversion powerhouse built upon the revolutionary IGCT (Integrated Gate Commutated Thyristor) technology. Its core advantage lies in the physics of this semiconductor: the IGCT delivers the lowest conduction losses among all high-power, medium-voltage switches, while maintaining the fast turn-off characteristics required for modern Pulse Width Modulation (PWM) control. This translates directly to superior energy efficiency for the entire drive system, significantly reducing operational costs and thermal stress. Crucially, the S-073N‘s high-speed and precise switching capability is the bedrock for ABB’s Direct Torque Control (DTC) platform. It allows the ACS 6000 drive to achieve exceptional dynamic performance and highly accurate speed and torque regulation, making it ideal for the most demanding applications like mill drives and large compressors. The module’s integrated, robust, and often liquid-cooled design ensures that this power density is delivered with maximum reliability and a simplified maintenance protocol. For industrial operations running at high utilization rates, the S-073N provides the definitive solution for high-power density with minimal downtime risk.

应用领域

S-073N 模块作为中高压变频器的核心功率组件，其应用领域自然集中在需要大功率电机驱动、精确速度控制和高能效的重工业领域。

冶金工业 (Metals Industry)： 在轧钢机、提升机（Hoist） 和大型风机等设备中，电机功率动辄数兆瓦。ABB S-073N 模块能为 ACS 6000 提供强大的功率输出和卓越的转矩控制，确保钢材加工过程中的速度和张力控制达到最高的精度。

矿业和水泥 (Mining and Cement)： 矿山磨机、大型皮带运输机和立磨需要电机能够承受频繁启动和重载冲击。S-073N 的 IGCT 功率单元能以低故障率和高过载能力应对这些恶劣工况，同时通过精确调速达到最佳生产效率和节能效果。

石油天然气 (Oil & Gas)： 在大型压缩机、注水泵和输油管道泵站，ABB ACS 6000 变频器用于平稳、高效地控制流体输送。S-073N 确保了在这些连续流程中，关键泵机的变速操作既精准又可靠，避免了机械冲击和能耗浪费。

水务和公共事业： 在大型水泵站和风机应用中，使用 S-073N 模块驱动的高压变频器进行流量和压力调节，相比传统阀门控制，能够带来巨大的节电效益。模块化和高效率的设计使其成为水利基础设施的理想选择。

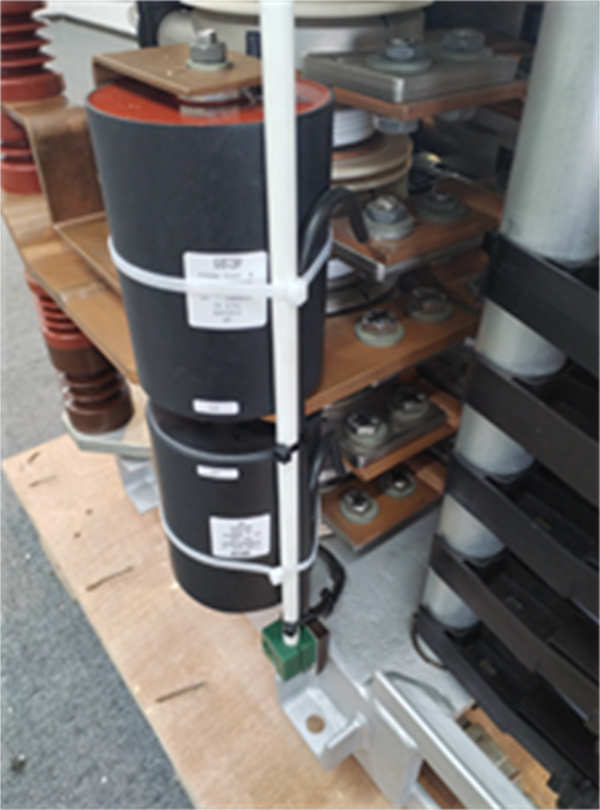

ABB S-073N

相关产品

ABB S-073N 是 ACS 6000/ACS 2000 系统的核心相模块，通常与以下产品型号配套使用或存在关联：

S-076N / S-093H / S-123H：这些是 ACS 6000 系列中的其他相模块，型号上的差异通常代表了不同的电压等级、电流容量或特定应用的设计优化。

ACS 6000 主控板（Control Board）：例如 GVC736BE101 等，这些控制板卡负责生成 PWM 脉冲，将DTC 算法的控制信号实时发送给 S-073N 的门极驱动单元。

DC Bus 电容单元：S-073N 从变频器的直流母线获取能量，因此其稳定运行依赖于整流部分（如 LSU/ARU）和直流电容组的健康状态。

门极驱动单元 (Gate Unit)：尽管 IGCT 是集成门极的，但仍需要光纤通信和独立的门极驱动电路来触发 S-073N 内部的 IGCT 芯片。

安装与维护

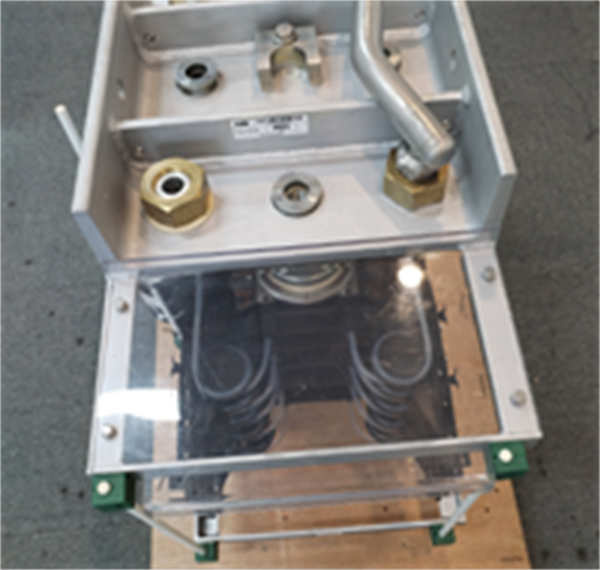

安装前准备: ABB S-073N 模块由于处理高电压和大功率，且重量巨大（约 175 kg），其安装必须由具备高压作业资质的专业工程师团队执行。在安装 S-073N 之前，必须严格执行高压系统的停电、验电、挂地线等安全操作流程。需要使用专业的起重和搬运设备将模块精确地安装到 ACS 6000 柜体的指定槽位。如果采用水冷设计，必须仔细检查 S-073N 模块上的水冷快速接头，确保连接牢固、无泄漏，并确认冷却液回路中无杂质。任何接合面的异物或连接松动都可能导致接触电阻过大或散热不良，直接造成 S-073N 过热损坏。

维护建议: 对 ABB S-073N 模块的维护重点在于散热系统和电气连接。应定期检查变频器冷却系统的运行状态，包括冷却液的流量、温度和压力，确保S-073N 的IGCT 芯片工作在安全温度范围内。对于风冷系统，要清理散热片上的积尘；对于水冷系统，要检测水质和循环泵。每隔一段时间，应检查连接到 S-073N 的高压母排连接螺栓的紧固力矩，防止振动和热胀冷缩导致接触电阻增大，引发局部过热。
