ABB S-073N 3BHB009884R0021 – ACS 6000 高压变频器 IGCT 相模块！

描述

ABB S-073N 3BHB009884R0021 模块，是 ABB 针对其中高压变频器旗舰产品 ACS 6000 系列推出的核心功率模块，其完整订货号明确指向这一重量级备件。该模块并非简单的电路板，而是一个高度集成的功率电子单元，内部封装了高电压、大电流的 IGCT (Integrated Gate Commutated Thyristor) 器件及配套的门极驱动和缓冲电路。在 ACS 6000 变频器中，多个 ABB S-073N 3BHB009884R0021 相模块会组成逆变桥，负责将来自整流单元（如 LSU/ARU）的直流母线能量，精确地切割、合成，最终输出高质量、可调速的三相交流电。

这块 S-073N 3BHB009884R0021 模块的技术核心在于其对 IGCT 技术的完美应用。IGCT 相比于传统晶闸管，拥有出色的关断能力，使其能够实现变频器所要求的高频 PWM (Pulse Width Modulation) 控制；而相比于同功率等级的 IGBT 模块，它则提供了更低的导通损耗，极大地提高了系统效率。这对于3 兆伏安 (MVA) 到 13 兆伏安 甚至更高功率等级的驱动系统来说，意味着显著的能源节约和更低的发热量。该模块的模块化设计和高达 175 公斤的结构强度，确保了它能在严苛的工业环境下，作为 ACS 6000 中高压驱动系统的中坚力量，实现长期、可靠的运行。

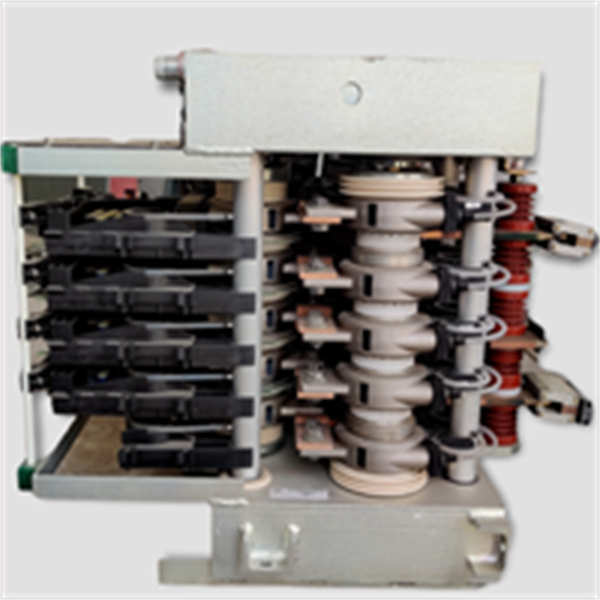

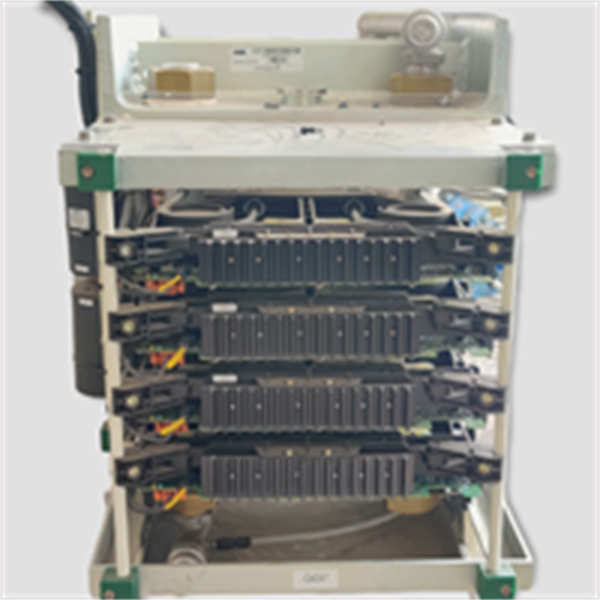

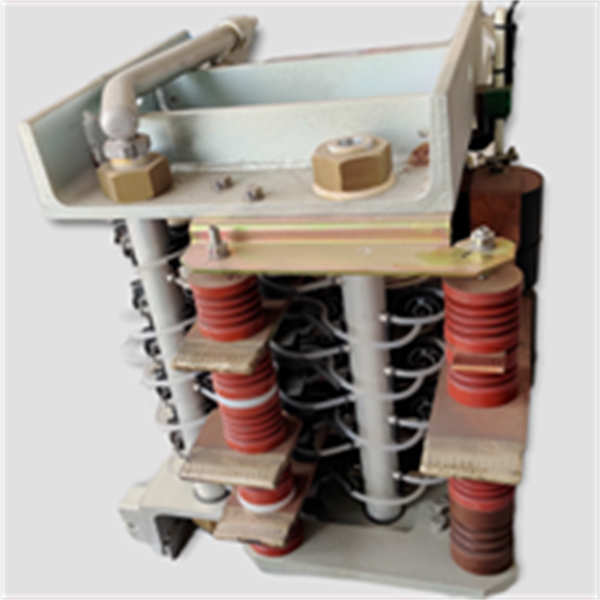

S-073N 3BHB009884R0021 ABB

S-073N 3BHB009884R0021 技术规格

参数名称	参数值
产品型号	S-073N
备件订货号	3BHB009884R0021
制造商	ABB (Asea Brown Boveri)
产品类型	IGCT 相模块 / 高压逆变功率单元
所属系统	ACS 6000 系列中高压变频器
核心技术	IGCT (集成门极换流晶闸管)
变频器功率范围	典型 3 MVA 至 13 MVA
额定电压等级	中高压 (通常适用于 3.3 kV 系统)
产品净重	约 175 kg
制造国别	波兰 (PL) (常见产地)
散热方式	通常为水冷或高效风冷
主要功能	高压直流到交流的逆变控制
接口类型	高压母排连接端子和光纤控制接口

主要特点和优势

无与伦比的高效能与低损耗：ABB S-073N 3BHB009884R0021 模块的核心优势在于IGCT半导体技术带来的功率密度与效率。在处理数兆瓦级的功率时，IGCT 的低导通损耗是节能降耗的关键。这不仅仅是省电，更是降低了系统运行时的热应力，从而延长了整个变频器（Inverter）的使用寿命。在当今对工业能效要求越来越高的背景下，S-073N 提供了最高级别的能源转换效率。

强悍的动态控制性能：这块 S-073N 3BHB009884R0021 是 ACS 6000 变频器实现 ABB DTC（Direct Torque Control，直接转矩控制）技术的物理保障。DTC 依靠精确且快速的电流和电压脉冲，来实现对电机转矩的毫秒级（Millisecond）控制。S-073N 内部的 IGCT 功率开关能够快速响应门极驱动单元通过光纤（Fiber Optic）发送的控制信号，确保了变频器在面对负载突变时，电机依然能够保持平稳、准确的运行状态，极大地提高了生产流程的稳定性和质量。

工业级高可靠性和易维护性：模块的设计理念就是为了适应最恶劣的工业环境。它的模块化（Modular Design） 结构，结合了高抗振性的封装和高效的散热方案（通常为液冷或水冷系统），确保在高温、高湿的环境中也能可靠工作。同时，ABB S-073N 3BHB009884R0021 作为一个独立可更换单元，其快速诊断和在线更换（如果系统允许）的能力，极大地缩短了MTTR（Mean Time To Repair，平均修复时间），保障了系统的高可用性（High Availability）。

The ABB S-073N 3BHB009884R0021 module stands out for its technological prowess as a dedicated power electronics unit for the ACS 6000 medium-voltage drives. Leveraging the Integrated Gate Commutated Thyristor (IGCT), this module achieves an optimal balance, delivering the lowest conduction loss available in high-power switching devices—a critical factor for overall system efficiency exceeding 99.6%. This feature drastically reduces internal heat generation, enhancing component longevity and reliability. Its capacity for fast and precise switching is essential for executing the complex algorithms of ABB’s Direct Torque Control (DTC), which requires dynamic control over the motor’s flux and torque in real-time. The robust construction, reflected in its substantial 175 kg net weight, ensures long-term operational integrity even in extreme industrial settings, such as those found in the metals, mining, and power generation sectors. Furthermore, the module’s design incorporates advanced diagnostic features communicated via fiber optic links, allowing for rapid fault identification and maintenance, thereby ensuring maximum system uptime—a non-negotiable requirement for continuous processes.

应用领域

S-073N 3BHB009884R0021 的应用领域几乎涵盖了所有需要中高压、大功率电机驱动和精确过程控制的关键工业流程。

矿山和采矿： 用于驱动大型磨机、球磨机、破碎机和矿井提升机。在这些需要高启动转矩和精确速度控制的设备上，S-073N 3BHB009884R0021 模块提供了稳定可靠的动力输出，尤其在重载启动和负载波动大的工况下表现卓越。

石油化工和管道输送： 在大型天然气压缩机、原油泵以及炼化过程中的关键风机上，S-073N 驱动的 ACS 6000 用于流量和压力的高效调控。通过精准调速，不仅节能，还能延长泵阀设备的使用寿命，降低维护成本。

发电厂和公用事业： 应用于锅炉给水泵、引风机、送风机和冷却水泵等。这些设备是电厂运行效率的关键，S-073N 3BHB009884R0021 保证了它们在各种负荷条件下都能精确运行，实现机组的灵活调峰和高效运行。

冶金和造纸工业： 轧机主传动、卷取机和造纸机的关键传动部分，需要极高的转矩控制精度和速度同步性。S-073N 模块的高动态性能确保了生产过程中张力控制的完美无瑕。

安装与维护

安装前准备: S-073N 3BHB009884R0021 的安装必须是高压工作，安全是第一位的！首先，必须由具有高压变频器维护经验的专业人员操作。由于模块净重 175 kg，必须使用合格的起重设备和吊具，并严格遵守 ABB ACS 6000 维护手册中的模块吊装指南，严禁使用蛮力推拉。在将 S-073N 3BHB009884R0021 推入机柜前，必须仔细检查高压母排接触表面的清洁度和平整度，并均匀涂抹指定的导电润滑脂，以确保低电阻、高可靠性的电气连接。如果是水冷模块，务必在连接冷却管时使用扭矩工具，确保连接密封且无泄漏。

维护建议: S-073N 3BHB009884R0021 模块的维护核心在于持续监测其散热系统的健康状况。应定期检查冷却液的电导率、pH 值和流量，确保其在ACS 6000 系统要求的安全参数范围内，避免腐蚀和冷却能力下降。S-073N 的健康状态主要通过光纤链路报告给主控板，如果发现光纤信号衰减或模块故障指示灯亮起，必须立即进行光功率测试和系统诊断。
