ABB RK682011-BA MasterBus 300 通信卡 – Advant OCS核心，DCS高速网络接口！

描述

ABB RK682011-BA：这块MasterBus 300 现场总线通信卡，是 ABB Advant OCS 系统里的**“高速公路”，专为MasterPiece 200/300 控制器设计。它核心功能是实现控制器与远程 I/O 站（S-I/O）之间的高速、冗余数据交换**。总线类型：MasterBus 300，通信速率：高（500kbps 或更高），核心应用：冗余DCS通信。这东西专治各种数据延迟、通信中断的工业网络“疑难杂症”。

RK682011-BA ABB 产品概述

兄弟，你手上的 RK682011-BA ABB 模块，是 ABB 老牌分布式控制系统（DCS）Advant OCS 平台中的通信基石。这个模块是 MasterPiece 200/300 控制器与现场分散式 I/O 站（S-I/O）之间建立联系的唯一途径，承载着所有控制回路数据、状态信息和诊断报警的传输重任。

型号中的 RK682011-BA 指代的是这款 MasterBus 300 (MB300) 通信接口卡。在大型流程工业（如炼油、化工、电厂）中，控制点往往分布在广阔的区域，MB300 现场总线就是将这些分散的 I/O 实时、可靠地连接到中央控制器。这块 RK682011-BA ABB 模块通常支持冗余通信（Redundancy）配置，这意味着它可以配备两条独立的物理通信线路（可能是铜缆或光纤），即使其中一条线路发生故障，系统也能瞬间（bump-less）切换到备用线路，确保控制回路不中断、生产不停车。这种高可靠性（High Reliability）和低延迟（Low Latency）的通信性能，使得 RK682011-BA ABB 在整个 Advant OCS 系统中拥有不可替代的战略价值，是关键过程控制（Critical Process Control）的生命保障线。

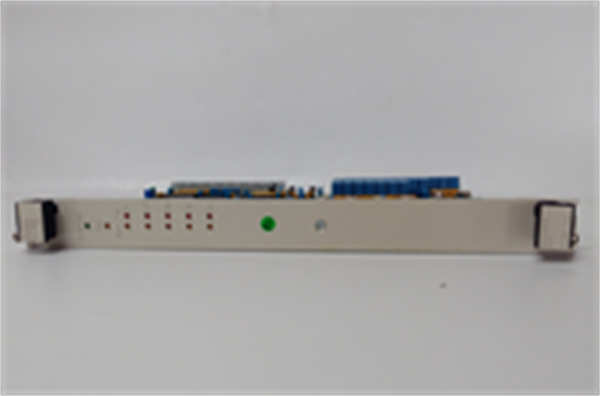

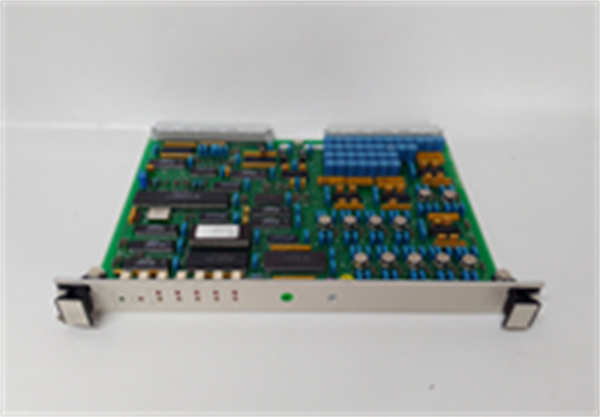

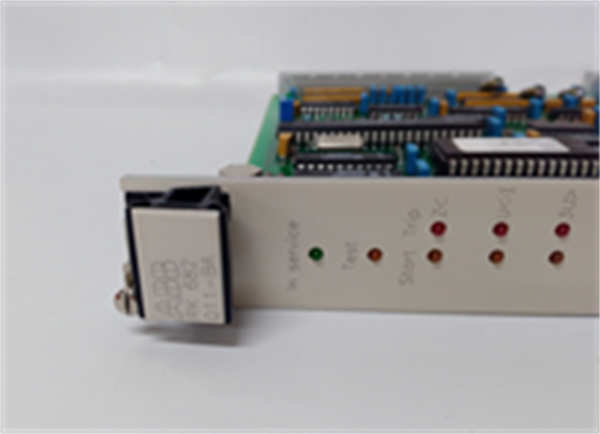

RK682011-BA ABB

RK682011-BA ABB 技术规格

参数名称	参数值
产品型号	RK682011-BA
制造商	ABB
产品类型	MasterBus 300 现场总线通信卡
适用平台	ABB MasterPiece 200/300 控制器
总线协议	MasterBus 300 (MB300)
通信速率	高速（具体速率取决于系统配置，通常 500kbps 及以上）
冗余支持	支持通信冗余 (冗余通道配置)
介质支持	双绞线铜缆或光纤（取决于外部收发器）
接口类型	专用背板连接器
隔离特性	具备电气隔离
功耗	标准模块功耗（具体值查阅手册）
安装方式	插入 MasterPiece 控制器机架的专用插槽

主要特点和优势

冗余设计：永不掉线的通信保障

RK682011-BA ABB 的核心优势，就是对MasterBus 300 冗余通信（Communication Redundancy）的完美支持。在流程工业中，通信链路一旦中断，后果不堪设想。通过配置两个 RK682011-BA ABB 模块或通过外部冗余链路，系统可以实现双通道或环网结构。当主通道因电缆断裂、干扰或接口故障失效时，通信可以在毫秒级（Millisecond Level）时间内无缝切换到备用通道，实现无扰动切换（Bumpless Transfer）。这种容错能力（Fault Tolerance）是保障高价值、连续性生产过程的最高安全壁垒。

高速稳定：DCS系统的数据基石

MasterBus 300 总线以其专有协议和高速传输特性闻名，这块 RK682011-BA ABB 模块能够确保大量的 I/O 数据（包括模拟量和数字量）能够以极低的延迟在控制器和现场 I/O 之间往返。对于闭环控制（Closed-Loop Control）回路而言，数据延迟直接影响控制精度和系统稳定性。RK682011-BA ABB 的高效设计确保了即使在满负荷运行时，也能维持实时性（Real-Time Performance），这对提升控制品质（Control Quality）至关重要。

强抗干扰性：适应恶劣环境

由于 MasterBus 300 及其配套的 RK682011-BA ABB 模块设计于强电磁兼容（EMC）要求的工业环境，它对电磁干扰（EMI）、射频干扰（RFI）有着极强的抵御能力。无论是采用铜缆还是通过光纤接口扩展，该模块都确保了在变电站、大型电机附近等恶劣电气环境中，通信信号的完整性（Integrity）不会受到威胁。这是许多高标准工业现场至今仍在使用 ABB Advant OCS 系统的核心原因之一。

The Backbone of Advant OCS Communication

The RK682011-BA ABB module is the central MasterBus 300 (MB300) communication interface for the robust ABB MasterPiece 200/300 controllers. Its critical function is to enable high-speed, redundant data exchange between the central controller and remote S-I/O stations across a vast industrial facility. The paramount advantage of the RK682011-BA ABB is its inherent support for communication redundancy, allowing for a bumpless transfer between primary and backup communication links upon failure. This fault tolerance is essential for maintaining uninterrupted process control in critical applications like power generation and petrochemicals. Designed for challenging industrial environments, the module guarantees exceptional EMC (Electromagnetic Compatibility), ensuring data integrity and low latency even amidst high electrical noise. The RK682011-BA ABB thus serves as the reliable high-speed backbone that secures the real-time performance and longevity of the entire Advant OCS Distributed Control System.

应用领域

RK682011-BA ABB 主要应用于所有使用 ABB Advant OCS 平台，且对通信可靠性要求极高的流程工业。

电力和能源设施: 在火电厂、核电站、水处理厂的核心控制系统中，RK682011-BA ABB 用于连接锅炉、汽轮机等关键子系统的 I/O，保障发电过程的连续性和安全性联锁。

石油天然气和化工: 在炼油厂、石化联合企业的大型分馏塔、反应堆、压缩机组控制中，RK682011-BA ABB 确保了紧急停车系统（ESD）和基本过程控制系统（BPCS）之间数据传输的毫秒级同步。

冶金和矿业: 在钢厂的高炉、连铸、热轧生产线等高温、重载环境中，该模块保障了现场传感器数据到 MasterPiece 控制器的稳定、实时回传。

大型基础设施: 在轨道交通、大型港口物流控制系统中，用于连接分散的控制站和远程 I/O，实现集中调度和实时监控。

安装与维护

安装前准备: RK682011-BA ABB 必须在MasterPiece 控制器机架断电的情况下，小心地插入到预留的专用插槽中。安装的关键在于系统配置，必须使用 ABB 专用的工程工具（如 Advant Control Builder）来正确配置该模块的地址、冗余模式和总线拓扑。如果是冗余配置，两条通信线路必须物理隔离，且必须确保总线端接（Bus Termination）正确，以防止信号反射造成通信错误。

维护建议: 对 RK682011-BA ABB 的维护重点是通信链路的持续监控和诊断。应定期检查模块面板上的指示灯状态，特别是冗余链路状态指示灯，确保两条链路都处于健康状态。如果出现通信错误或 CRC 校验失败，应首先排查外部通信电缆是否存在物理损伤、连接松动或强电干扰源。
