ABB REX521BBHGLB01C – 中低压系统保护首选型号！

描述

ABB REX521BBHGLB01C 是由ABB（现为日立能源旗下）推出的一款高度集成化、功能丰富的智能电子设备 (IED)，隶属于其经典的 REX 521馈线保护继电器 系列。这款IED专为中压 (MV) 配电网络中的综合性保护、控制、测量和监视应用而设计。ABB REX521BBHGLB01C 广泛应用于各种场景，包括进线和出线馈线、电机馈线以及变电站的综合保护。此外，它还能作为电力变压器和高压线路保护继电器的可靠后备保护，为电力系统的稳定运行提供多重保障。

REX 521 系列以其先进的功能著称，支持传统电流互感器和电压互感器的输入，部分版本甚至兼容电流和电压传感器，提供了更大的灵活性。该型号提供预设的标准配置，可快速部署于各种中性点接地方式的网络中，如不接地、经消弧线圈接地、直接接地和经电阻接地系统。尽管 ABB REX521BBHGLB01C 自2012年起已被制造商列为非活跃产品，但它在众多现有电力设施中仍是稳定可靠的核心设备。ABB（日立能源）持续为该产品提供服务和备件支持，并推出了全面的改造升级计划（如升级至Relion® 615系列继电器），以确保现有开关设备的持续运行和技术升级。

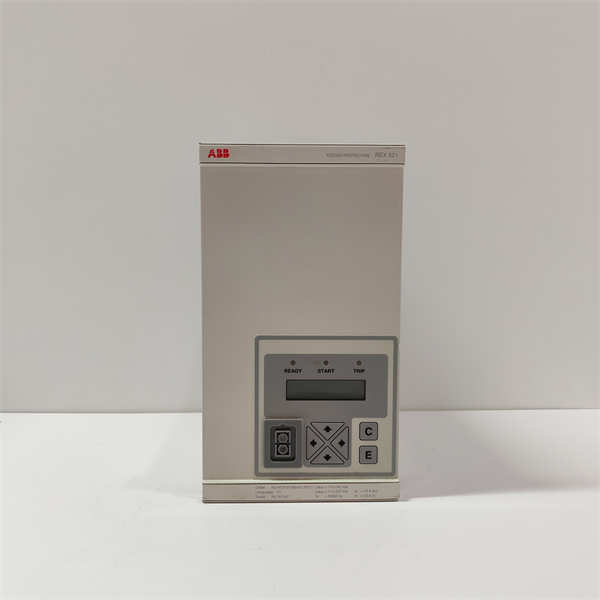

REX521BBHGLB01C ABB

技术规格

主要特点和优势

ABB REX521BBHGLB01C 馈线保护继电器，即使在被列为非活跃产品后，依然凭借其独特的设计和强大的功能，为电力配电系统带来了多项关键特点和显著优势：

综合性与高可靠性保护: ABB REX521BBHGLB01C 提供了全面的保护功能，对中压网络和电机提供多重保障。这包括对馈线常见的相间和接地过流故障进行敏感而快速的检测，同时集成先进的电机保护功能，如热过载、转子堵转、电机启动监视、欠流、负序和零序电流保护。这种综合性的保护方案能够有效隔离故障，最大限度地减少设备损坏，确保电力系统的稳定性和资产安全。

广泛的网络兼容性与灵活应用: 凭借其预设的标准配置，ABB REX521BBHGLB01C 能够高度适应各种中性点接地方式的网络，包括不接地、经消弧线圈接地、直接接地和经电阻接地系统。这种广泛的兼容性使其成为适用于各种配电场景的理想解决方案，无论是简单的辐射式馈线还是复杂的变电站配置，都能确保其高效运行。

强大的集成控制与全面监测能力: 除了核心的保护功能，ABB REX521BBHGLB01C 还集成了强大的控制、测量和监视功能。它允许通过继电器本身或通过上位控制系统直接控制断路器及其他一次设备。同时，对电流、电压、功率等电气参数的精确测量以及丰富的监测功能，为操作人员提供了宝贵的实时数据和对电网运行状态的深入洞察，有助于预防性维护和故障诊断。

直观友好的人机界面: ABB REX521BBHGLB01C 配备了清晰的2×16字符LCD显示屏和直观的本地操作按钮，使得操作员可以方便地进行本地配置、查看数据和诊断故障。多语言支持和密码保护功能进一步增强了其易用性和安全性。这种友好的HMI设计简化了调试过程，加速了故障排除，并降低了操作人员的培训成本。

高健壮性与卓越诊断功能: ABB REX521BBHGLB01C 采用工业级设计，确保在严苛的电力环境中稳定运行。它内置持续的自监测和诊断功能，能够及时发现内部异常。详细的事件记录和故障录波功能，配合高精度的内部时钟（具有毫秒级分辨率），能够准确记录故障发生的时间和参数，为故障分析和系统恢复提供关键数据，从而缩短停机时间，提高系统可用性。

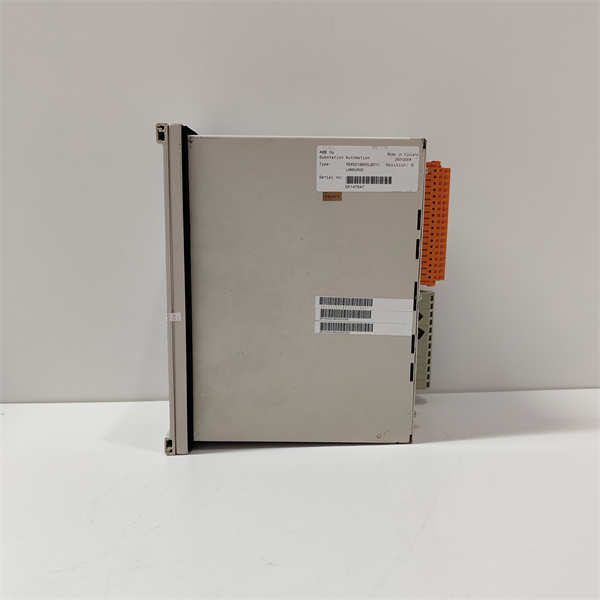

REX521BBHGLB01C ABB

应用领域

ABB REX521BBHGLB01C 馈线保护继电器以其全面的保护和控制能力，广泛应用于电力行业的各个环节，特别是在对电力设备安全和供电可靠性有高要求的场所。

中压馈线保护: 这是 ABB REX521BBHGLB01C 最主要和最常见的应用领域。它被广泛用于保护变电站中的中压进线和出线馈线，包括工业园区、商业综合体、城市配电网和农村电网的线路。通过精确检测和快速隔离线路故障，它有效保障了供电的连续性和电网的稳定性。

电机保护: ABB REX521BBHGLB01C 在大型和中型三相交流电机的保护方面表现出色，尤其适用于由断路器控制的电机驱动。典型的应用包括工业泵、风机、磨机、破碎机、压缩机和输送机等，在采矿、制造、化工、石油天然气等行业中发挥关键作用。它提供全面的故障保护，涵盖电机启动、运行、空载和停机冷却等所有状态，有效防止热过载、转子堵转、过流、欠流、负序和零序电流等故障对电机造成的损害。

变电站综合保护: 在小型或中型变电站中，特别是在采用单母线配置且一个断路器负责多项保护功能的情况下，ABB REX521BBHGLB01C 可以作为一种经济高效的解决方案，提供全面的变电站保护。

后备保护: ABB REX521BBHGLB01C 可作为电力变压器和高压线路主保护继电器的可靠后备保护。在主保护失效或通信中断时，它能及时动作，为电力系统提供额外的安全保障，最大限度地减少故障对关键设备和整个电网的影响。

工业和商业电力系统: 在拥有自有中压配电网络的大型工业厂房、数据中心和商业综合体中，ABB REX521BBHGLB01C 对于保护关键馈线、变压器和大型电机至关重要。它确保了工业生产过程和关键负荷的连续、安全供电。

相关产品

ABB REX521BBHGLB01C 馈线保护继电器作为ABB（现为日立能源）保护与控制产品组合中的一员，其功能实现往往需要与其他ABB产品和系统协同工作。考虑到 ABB REX521BBHGLB01C 已被列为非活跃产品，以下列出其现代替代产品以及在现有系统中可能与之配合使用的其他ABB产品：

现代替代继电器（ABB Relion® 615系列）: 这是ABB针对 REX521 系列继电器推荐的现代化替代产品，通过ABB的继电器改造升级计划提供。Relion® 615系列继电器提供了增强的功能，包括电弧光保护、更先进的通信能力（如原生IEC 61850 Ed. 2）和延长生命周期支持。其中与 REX521BBHGLB01C 功能对应的主要型号有：

• ABB REF615: 馈线保护与控制继电器，适用于馈线保护应用，是 REX521BBHGLB01C 的直接现代替代。
• ABB REM615: 电机保护与控制继电器，适用于电机保护应用。

传统ABB 500系列保护与控制终端: 在一些仍在使用 REX521BBHGLB01C 的老旧装置中，可能会发现与它协同工作的其他同系列继电器：

• ABB RET521: 变压器保护与控制终端。
• ABB RED521: 数字差动保护终端，用于母线、发电机或变压器差动保护。
• ABB REL5x1 (例如 REL551, REL561): 线路保护终端，用于输电线路的距离保护或差动保护。

ABB PCM600软件: 这是ABB所有Relion®系列和500系列IED的主要工程和配置工具。它对于 ABB REX521BBHGLB01C 的参数设置、逻辑配置、事件分析以及整个继电器生命周期管理至关重要。

ABB MICROSCADA X / ZEE600: 这些是更高层次的SCADA（数据采集与监控）和变电站自动化系统。它们与 ABB REX521BBHGLB01C（以及其他IED）通信，提供整个变电站或工业设施的集中监控、数据采集和控制功能。

电流互感器 (CT) 和电压互感器 (VT): ABB REX521BBHGLB01C 依赖于来自传统CT和VT的精确输入信号来执行其保护和测量功能。

通信转换器/网关: 根据整个系统所使用的通信协议，可能需要各种通信转换器或网关来将 ABB REX521BBHGLB01C 的数据集成到其他设备或更高级别的系统中。

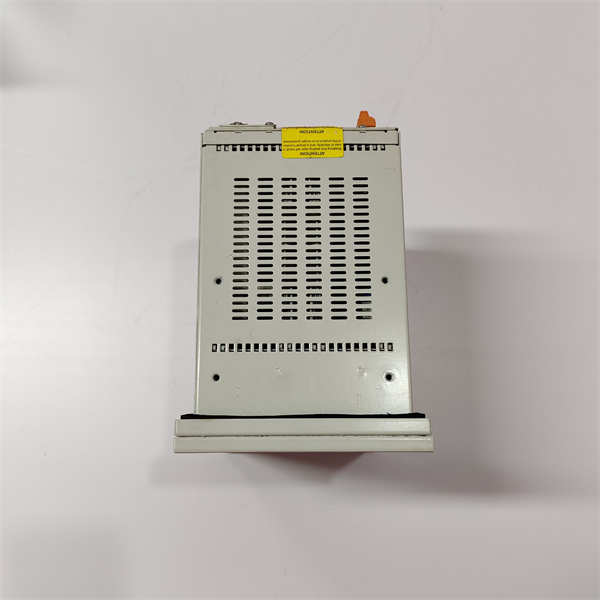

REX521BBHGLB01C ABB

安装与维护

安装前准备：在安装 ABB REX521BBHGLB01C 馈线保护继电器之前，务必严格遵循ABB（日立能源）提供的产品技术手册和安装指南中的所有安全规程和说明。首先，必须确保所有相关的电力回路已完全断电并可靠接地。仅允许经过培训并具备资质的人员进行安装和接线工作。ABB REX521BBHGLB01C 采用抽屉式设计，便于安装和更换。应将其牢固地安装在控制柜或机架中，并确保预留足够的散热空间，防止过热。细致连接电流互感器（CT）和电压互感器（VT）的二次回路至继电器的相应端子，务必核对所有连接的极性正确无误，因为错误的极性会导致保护误动作。按照规定连接辅助电源（直流或交流，取决于具体型号）。所有数字量输入（DI）、数字量输出（DO）以及通信线缆都应根据系统设计图和产品手册规范进行正确接线，并确保电缆屏蔽层可靠接地，以最大限度地减少电磁干扰。安装完成后，利用ABB的PCM600软件对继电器进行初步配置。

维护建议：为了确保 ABB REX521BBHGLB01C 馈线保护继电器长期稳定、可靠地运行并维持其高性能，建议实施以下预防性维护措施：定期目视检查：定期检查继电器外观，包括是否有物理损坏、端子连接是否松动、灰尘堆积或过热迹象（如变色）。保持继电器和控制柜内部的清洁，确保散热通风孔畅通无阻。环境控制：确保 ABB REX521BBHGLB01C 所在控制柜的环境清洁、干燥，且温度和湿度保持在设备的技术规格范围内。定期清理灰尘和污染物，防止其对电子元件造成损害。固件和参数管理：定期使用PCM600软件备份继电器的当前配置参数和固件版本。关注ABB发布的任何固件更新建议，并在进行更新前，务必严格遵循官方流程并进行充分的测试和验证，以获取性能改进或错误修复。功能测试：根据应用的重要性以及行业标准要求，定期对保护继电器的跳闸功能和保护特性进行功能测试。这通常涉及二次注入测试，以验证其测量精度和逻辑动作的正确性。报警和事件监控：持续监控 ABB REX521BBHGLB01C 前面板HMI或通过SCADA系统报告的任何报警或事件信息。一旦出现报警，应立即查阅产品手册，根据报警代码进行故障诊断和排除。改造升级：鉴于 REX521BBHGLB01C 已被列为非活跃产品，建议考虑ABB的继电器改造升级计划。该计划能够将现有的 REX521BBHGLB01C 更换为更先进的Relion® 615系列继电器，从而延长开关设备的使用寿命，增强安全特性（如电弧光保护），并升级到最新的通信技术，确保系统的长期可用性和性能。

产品保障

我们对 ABB REX521BBHGLB01C 馈线保护继电器卓越的质量和可靠性充满信心，并致力于为客户提供全面的产品保障。
