ABB RET670 变压器差动保护继电器 – 670旗舰系列，输变电核心守护神！

Description

ABB RET670：这块变压器保护和控制继电器，那是输变电系统的核心命脉！它专为高容量变压器设计，提供极速差动保护，能够自动补偿CT差异，并抑制励磁涌流，杜绝误跳闸。核心功能：高速变压器差动保护，通信协议：IEC 61850 Process Bus，应用等级：输电/大型变电站。它不仅是保护设备，更是数字化变电站（Digital Substation）的智能终端。

RET670 ABB 产品概述

兄弟，你手里的这个 RET670 ABB，可不是一般货色，它是 ABB Relion 670 家族的旗舰产品。在电力系统里，变压器（Transformer）是整个输配电网络里最值钱、最关键的设备，RET670 ABB 就是专门保护它的“超级卫兵”。这款继电器是一款高度复杂的多功能智能电子设备（IED），专为保护两绕组、三绕组、自耦变压器乃至发电机-变压器组等各种配置而生。

RET670 ABB 的核心优势在于其变压器差动保护（Transformer Differential Protection）功能。它通过实时比较进入和流出变压器各绕组的电流，以极快的速度（毫秒级）精确检测绕组内部故障，并发出跳闸指令。这个过程可不简单，RET670 ABB 必须能够自动处理不同绕组的电流互感器（CT）变比差异和复杂的矢量接线组补偿，才能保证在高负载情况下也能精准判断。更绝的是，它内置了二次和五次谐波抑制功能，这能防止变压器在励磁涌流（Inrush Current）或过励磁时误跳闸，保障了系统稳定运行。可以说，没有 RET670 ABB 这样级别的保护，你都不敢让那些动辄几亿的变压器带电运行。它在变电站中的定位，就是安全与可靠性的代名词。

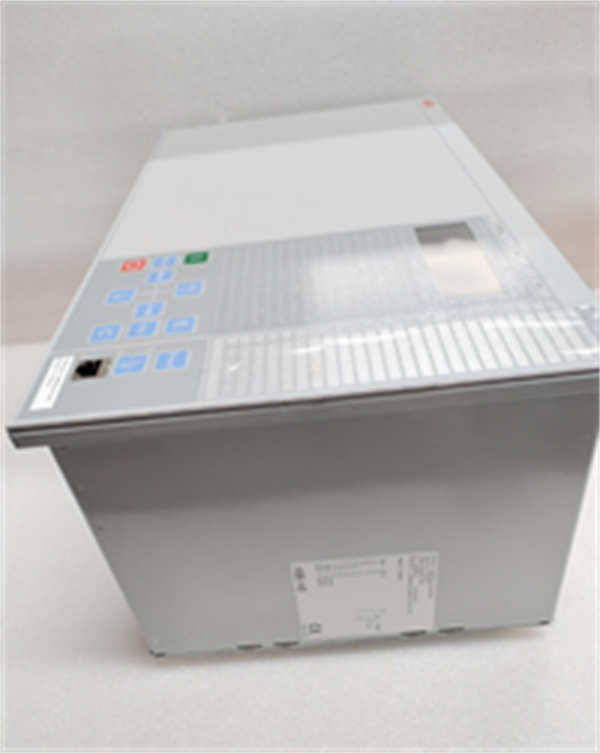

ABB RET670

RET670 ABB 技术规格

主要特点和优势

差动保护：快、准、狠的代名词

RET670 ABB 的变压器差动保护功能，堪称艺术品。它使用最先进的算法，不仅具备极高的速度，能在毫秒级时间完成故障清除，而且精准度令人发指。它独有的灵敏差动保护（Sensitive Differential Protection）功能，基于对称分量（Symmetrical Components）理论，能检测到变压器绕组内部匝间短路这种低能量故障，这是传统保护继电器很难做到的。此外，它能自动补偿（Automatic Compensation）变压器的接线组别和CT变比，运维人员的配置工作量和出错几率大大降低。

数字化变电站的“心脏”

RET670 ABB 是为数字化变电站（Digital Substation）而生的。它完整支持 IEC 61850 协议，特别是过程总线（Process Bus）功能。这意味着它可以直接接收来自合并单元（Merging Unit）的采样值（Sampled Values, SV）数据，从而取代了传统的二次电缆（Secondary Cables），简化了站内接线，极大提高了系统的抗电磁干扰（EMC）能力。同时，它通过 GOOSE（Generic Object Oriented Substation Event）报文，实现继电器之间毫秒级联锁，比硬接线更快，更灵活。这种高级通信架构，让RET670 ABB 不仅是保护设备，更是数据传输中心。

多重保护与高可靠性

除了核心的差动保护，RET670 ABB 还集成了全面的后备保护功能（Backup Protection），包括五区全方案距离保护（Distance Protection）、定向过流保护（Directional Overcurrent Protection）和精准的热过载模型（Thermal Overload Model）。这种多重冗余设计确保了在任何极端情况下，变压器都能得到有效保护。它的硬件设计本身也遵循**高可靠性（High Reliability）标准，可以在极端温度和震动等严苛环境（Harsh Environment）**下长期稳定运行。

Flagship Protection for Power Transformers

The RET670 ABB is engineered as the leading Intelligent Electronic Device (IED) for comprehensive power transformer protection in transmission grids. Its primary strength lies in its ultra-fast differential protection, utilizing proprietary algorithms for automatic CT ratio matching and vector group compensation, crucial for reliable operation in complex two- and three-winding configurations. The device offers superior security by featuring 2nd and 5th harmonic restraint capabilities, effectively preventing spurious tripping during benign events such as magnetizing inrush and over-excitation conditions. As a cornerstone of the digital substation, the RET670 ABB fully embraces the IEC 61850 standard, with advanced support for GOOSE messaging for high-speed inter-relay communication and the Process Bus via Sampled Values (SV). This eliminates cumbersome copper wiring, significantly enhancing EMC (Electromagnetic Compatibility) performance and simplifying substation architecture. Furthermore, the RET670 ABB integrates a complete suite of backup protection functions, including full-scheme distance protection and accurate thermal overload modeling, providing multilayered defense for one of the most valuable assets in the power grid. This combination of speed, intelligence, and integration makes the RET670 ABB the ultimate choice for maximizing the uptime and operational lifespan of critical transformers globally.

应用领域

RET670 ABB 是为高价值、高容量电力系统的核心节点而量身定制的。

大型输电变电站: 在国家电网或大型区域电网的主变电站中，RET670 ABB 用于保护超高压和高压变压器（例如 500kV/220kV 或 220kV/110kV 等级别）。它的高灵敏度和速度对于确保整个区域电网的稳定运行至关重要。

发电厂与电厂升压站: 在大型火力发电、核电站或水电站的主升压变压器（Generator Step-up Transformer, GSU）保护中，RET670 ABB 是标配。它能有效处理发电机-变压器组启动、停机时的复杂电气暂态过程，确保发电机组的安全。

重要工业/石化自备电厂: 在对供电可靠性要求极高的大型石化联合企业、冶金厂、数据中心等工业用户的内部主变电所中，RET670 ABB 作为主保护，保障关键生产线的连续运行。这类应用对RET670 ABB 的定制化配置和远程控制功能依赖性极高。

高压直流（HVDC）输电系统: 在换流站（Converter Station）中，用于保护换流变压器（Converter Transformer）和平波电抗器等核心设备，这些设备是直流输电系统的心脏。

相关产品

RED670: ABB Relion 670 系列的输电线路差动保护继电器，通常与 RET670 ABB 配套使用，构成变电站的主保护方案。

REL670: ABB Relion 670 系列的输电线路距离保护继电器，常作为 RED670 的后备保护，或用于线路保护。

REB670: ABB Relion 670 系列的母线保护继电器，用于保护变电站的母线，与 RET670 ABB 形成完善的站内保护体系。

REC670: ABB Relion 670 系列的间隔控制继电器，提供断路器和隔离开关的控制、监视功能，是 RET670 ABB 的控制侧搭档。

PCM600: ABB/Hitachi Energy 的保护继电器配置和管理软件，是配置和调试 RET670 ABB 的唯一且必备的工具，用于定值计算和故障分析。

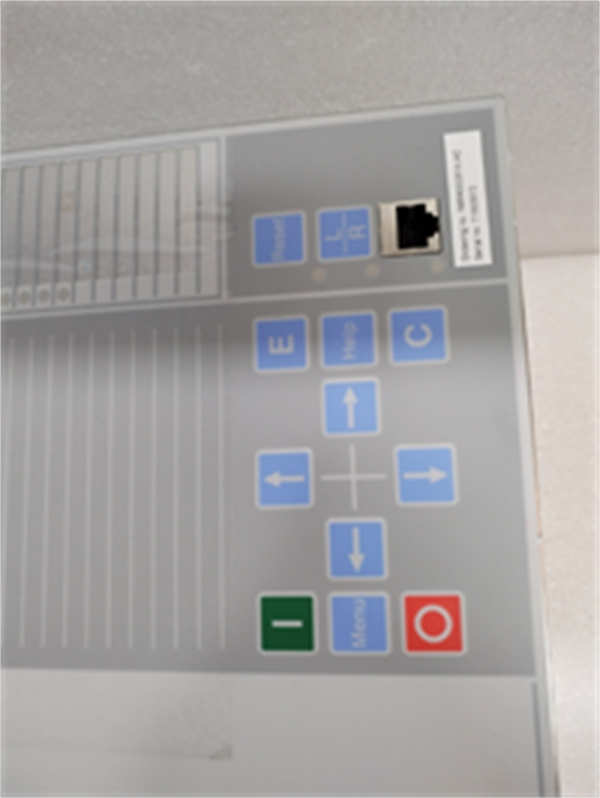

ABB RET670

安装与维护

安装前准备: 安装 RET670 ABB 继电器前，必须确保完全断电，并在接线前对所有二次回路进行极性和相序检查，这是差动保护正确动作的基石。由于 RET670 ABB 常用于数字化变电站，需提前准备好光纤接口，并确保其连接的合并单元（Merging Unit）输出的 Sampled Values (SV) 报文符合 IEC 61850-9-2LE 规范。继电器本体必须安装在符合EMC要求的19英寸机架或控制柜中，并确保良好接地。

维护建议: 对 RET670 ABB 的维护，核心是**“预防性测试”和“数据深度分析”。应定期使用继电器测试设备对差动、距离、过流等功能进行二次注入测试**，以校验继电器的动作时间和灵敏度。同时，利用 PCM600 软件定期下载继电器内的事件记录（Event Recorder）和故障录波（Fault Recorder）数据，对变压器的励磁涌流、负载变化、CT饱和等运行状态进行深度分析。
