ABB REM545AG228AAAA 电机保护继电器 – UniverSaL 500 系列旗舰！

描述

ABB REM545AG228AAAA：这块 ABB 的UniverSaL 500 系列电机保护继电器，是中高压、大型关键电机的全能管家。它提供差动保护、热过载、失步等高级保护，并集成了电机控制、状态监测和故障诊断。核心功能： 高级电机保护与管理，通信协议： IEC 61850/Modbus，保护功能： 差动、热过载、失步。它是石化、电力、冶金等行业关键驱动设备实现高可靠性运行的核心保障。

REM545AG228AAAA 产品详细说明

REM545AG228AAAA 产品概述

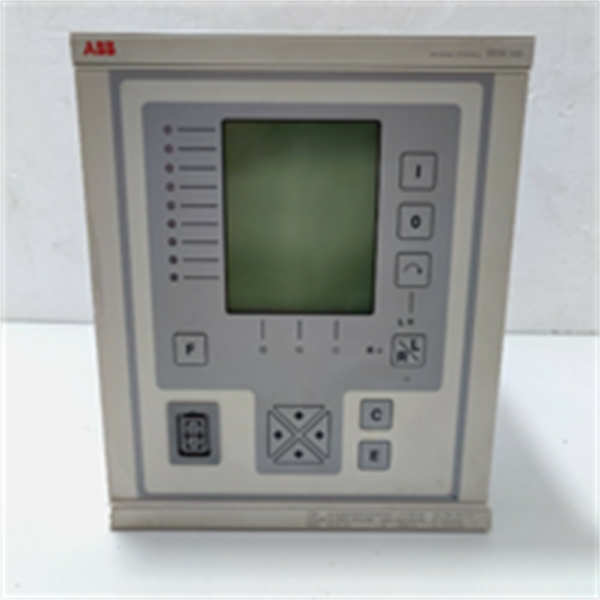

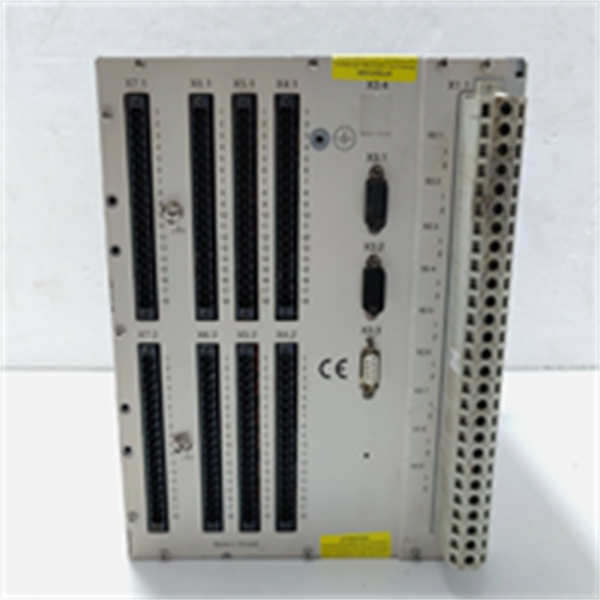

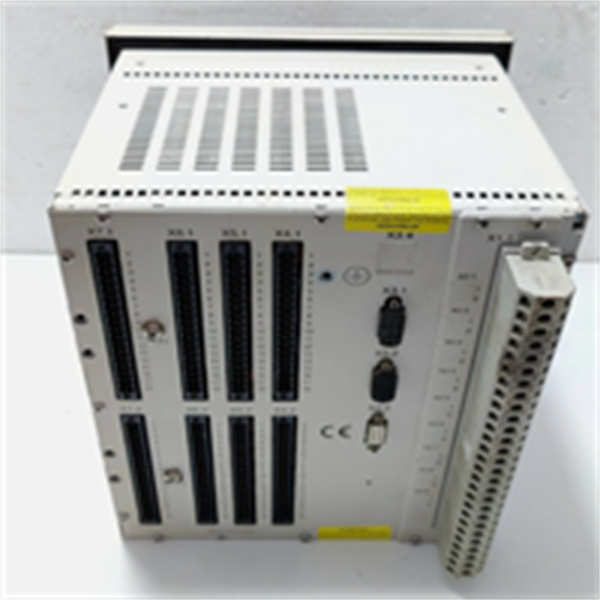

ABB REM545AG228AAAA 模块是 ABB UniverSaL 500 产品系列中的旗舰级电机保护和管理继电器。这东西在大型工业现场的地位，就是大型关键电机的“贴身医生”和“智能管家”。它的“M” 后缀明确了其在电机保护（Motor Protection） 领域的深度和广度，远超一般继电器的过流和接地保护。 REM545AG228AAAA 不仅能应对常规的故障，更能处理大型电机独有的复杂工况，例如长启动时间、失步、匝间短路等。

这台 ABB REM545AG228AAAA 采用了高度模块化的设计和强大的微处理器，使其能够提供核心的电机差动保护（87M，Differential Protection），这是保护大型电机定子绕组的最高级手段。同时，它集成了电机启动时间监控、热过载模型、绕组温度监测（RTD 接口） 等全面的管理和监测功能。这块继电器不仅是一个快速的故障清除器，它也是一个智能电机诊断中心，能够记录电机的运行状态、启动特性和历史故障信息。它完全支持IEC 61850 等多种工业通信协议，是DCS（分布式控制系统） 和SCADA 系统中电机管理的核心终端。

REM545AG228AAAA ABB

REM545AG228AAAA 技术规格

主要特点和优势

差动保护（87M）与高级保护组合：REM545AG228AAAA 的核心价值在于其电机差动保护能力。差动保护能够精确、快速地检测到电机绕组内部的匝间短路或两相/三相短路，这是大型电机上最严重、最具破坏性的故障类型。同时，它集成了完整的 ANSI/IEEE 保护功能，如负序过流（46）、欠/过频率（81）、失步（78） 和堵转保护（51LR）。这种全方位、高精度的保护组合确保了关键电机在任何运行状态下的安全和可靠性。

全面的电机监测和管理：这台 ABB REM545AG228AAAA 远不止保护那么简单，它是电机运行数据的采集中心。它内置热过载模型（Thermal Overload Model），能够实时计算电机的热状态，根据负载历史和环境温度进行精确的保护，避免电机过热损坏。同时，它提供了RTD（电阻温度探测器） 接口，可以直接监测绕组和轴承的温度，实现预警和控制。这些高级监测功能对预防性维护（Predictive Maintenance） 和延长电机寿命来说，是不可或缺的。

高度可编程的控制逻辑：UniverSaL 500 系列最强大的特点之一就是其高度可定制的控制逻辑。通过 ABB 提供的图形化编程工具，工程师可以灵活配置 REM545AG228AAAA 的数字输入、输出和内部逻辑，以实现复杂的电机启动序列、联锁（Interlocking）逻辑和自动化控制功能。无论是星/三角启动、自耦变压器降压启动还是高压开关设备的复杂操作序列，它都能精确、安全地执行。

数字化变电站集成能力：REM545AG228AAAA 对 IEC 61850 的深度支持是其在现代工业中的重要竞争力。它能够利用 GOOSE 报文实现与断路器、保护继电器和控制系统的毫秒级通信和联锁。这种高速、标准化的通信不仅简化了二次接线，更重要的是大幅提升了系统响应速度和可靠性，完美融入工业 4.0 的数字化工厂和智能变电站架构。

The ABB REM545AG228AAAA module, a high-end unit from the UniverSaL 500 series, is specifically designed for the comprehensive protection and management of critical, large-scale motors. Its defining feature is the integration of Motor Differential Protection (87M), the most secure method for rapidly isolating stator winding faults. Beyond primary protection, the REM545AG228AAAA boasts a sophisticated Thermal Overload Model (49) that uses real-time current and historical data to accurately track the motor’s thermal state, preventing insulation damage and premature failure. Its hardware includes dedicated inputs for Resistance Temperature Detectors (RTD), allowing for direct monitoring of winding and bearing temperatures for predictive maintenance. Furthermore, the relay’s high degree of programmable logic and full support for IEC 61850 (including GOOSE) enables seamless, high-speed integration into Distributed Control Systems (DCS) and SCADA, simplifying complex motor starting sequences and interlocking logics, making it the superior choice for maximizing the uptime and lifespan of critical motor assets in severe industrial environments.

应用领域

ABB REM545AG228AAAA 模块是中高压、大功率电机的专业保护和管理平台。

石油化工与天然气： 用于保护关键的压缩机、泵、风机的大型高压电机。这些电机故障损失巨大，REM545AG228AAAA 的差动保护和热模型是保障连续生产的核心技术。

电力行业和发电厂： 用于保护锅炉给水泵、引风机、磨煤机等大型辅机电机。这些设备的稳定运行直接关系到电厂的发电效率和安全性。

冶金和采矿业： 用于保护轧机、提升机、球磨机等重载、启动困难的大功率电机。REM545AG228AAAA 的启动时间监控和堵转保护功能至关重要。

水处理和公共事业： 用于保护大型水泵站和输水系统中的高压水泵电机，确保城市供水系统的稳定和可靠。

相关产品

REM545AG228AAAA 属于 ABB UniverSaL 500 系列，通常与以下产品型号配套或存在关联：

REX521/523： ABB 的变压器/母线保护继电器，与 REM545AG228AAAA 共同构成变电站的完整保护方案。

REB500： ABB 的高阶母线差动保护系统，与 REM545AG228AAAA 协同工作在中高压开关站。

REJ525： ABB 的紧凑型电机保护继电器，通常用于较低功率或次要电机，作为 REM545AG228AAAA 的补充。

RTD-FSU： ABB 的RTD 传感器单元，用于将绕组和轴承温度信号接入 REM545AG228AAAA 的 RTD 接口。

CAP 540/505： ABB 的配置和编程软件，用于对 REM545AG228AAAA 的逻辑、定值和通信进行高级配置。

REM545AG228AAAA ABB

安装与维护

安装前准备: 在安装 ABB REM545AG228AAAA 继电器前，必须确保开关设备的二次回路电源和 CT/VT 回路完全隔离。REM545AG228AAAA 模块因其模块化特性，应根据安装指南进行盘面或背板的稳固安装。由于它涉及电机差动保护，必须确保所有电流互感器（CT）的连接（特别是差动保护的输入 CT）极性绝对正确，并且同名端一致，否则继电器将误动作。此外，要仔细核对所有的RTD 温度输入、数字 I/O 的接线，以及辅助电源的电压等级和极性是否与 REM545AG228AAAA 的要求完全匹配。

维护建议: 对 ABB REM545AG228AAAA 继电器的维护是系统性的，因为它是关键电机的保护核心。应定期通过 CAP 540/505 软件备份继电器的定值、事件记录和故障录波数据，这些数据对电机故障诊断和性能分析具有极高价值。
