ABB REG216 是一款专为电力系统设计的模块化数字保护与控制单元，核心功能是为发电机、变压器和馈线提供全面的故障防护和实时监控。作为 ABB 工业自动化产品线的旗舰级产品，ABB REG216 采用全数字信号处理技术，支持 IEC 61850 和 Modbus TCP 通信协议，适用于火电、水电、新能源发电站以及工业自备电厂等场景。
该单元集成 12 路高精度模拟输入（支持 0-1000V 电压、0-100A 电流信号）和 32 路数字输入，可实时采集发电机的三相电流、电压、频率等参数，并通过内置的 21 种保护功能库实现毫秒级响应。例如，在风电变流器中，ABB REG216 通过过流保护（阈值可调，默认 150%）和逆功率保护（响应时间 < 20ms），有效防止发电机因电网波动导致的绕组过热和机械损伤。其独特的双冗余设计（硬件 + 软件）可将平均无故障时间（MTBF）提升至 150,000 小时，在石化厂自备电站中，该特性使关键设备的可用性达到 99.999%。
ABB REG216 的价值不仅在于保护功能，更在于其智能化诊断能力。通过内置的扰动录波功能（分辨率 1ms），可记录故障前后 10 秒的波形数据，并通过以太网接口上传至 SCADA 系统。在钢铁厂轧机供电系统中，该单元通过分析电压骤降事件的波形特征，提前 72 小时预警变压器绕组松动隐患，减少非计划停机损失达 300 万元 / 次。其宽温设计（-25°C 至 + 60°C）和 IP65 防护等级，确保在极端环境中稳定运行。

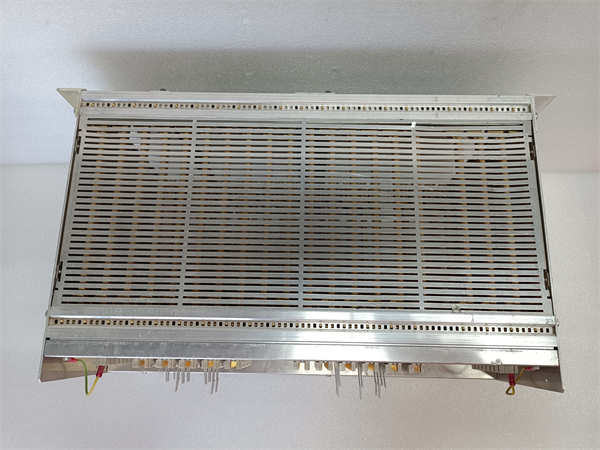

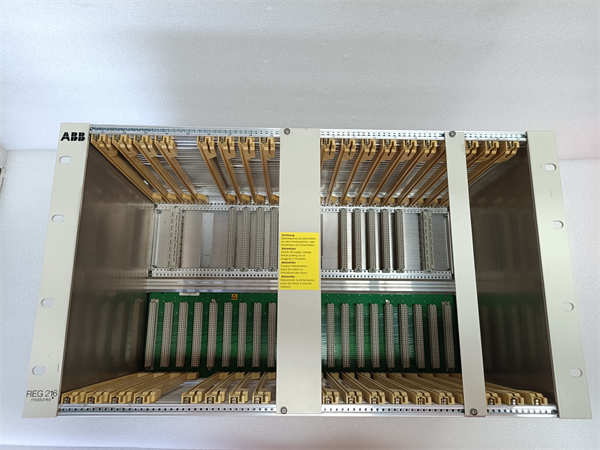

ABB REG216
技术规格
| 参数类别 | 技术指标 |
| 产品型号 | ABB REG216 |
| 制造商 | ABB |
| 产品类型 | 数字发电机保护与控制单元（支持模块化扩展，含 216GW62 电压互感器接口模块、216GD61a 继电器输出模块） |
| 输入信号 | 12 路模拟量（0-1000V/0-100A），32 路数字量（24V DC 干接点） |
| 输出信号 | 16 路继电器输出（触点容量 5A@250V AC），16 路二进制输出（光耦隔离） |
| 保护功能 | 过流、欠压、过压、频率异常、逆功率、差动保护（动作时间 < 30ms）、接地故障等 21 种 |
| 通信协议 | IEC 61850-8-1、Modbus TCP、DNP 3.0 |
| 处理精度 | 电压 / 电流测量误差 < 0.5%，频率测量误差 < 0.01Hz |
| 工作温度 | -25°C 至 + 60°C（标准型），-40°C 至 + 85°C（宽温型可选） |
| 物理尺寸 | 19 英寸机架式安装（3U 高度），单机柜最多支持 4 个冗余节点 |
| 防护等级 | IP65（外壳），IP20（模块内部） |
| 认证标准 | CE、UL、IEC 61000-6-2（工业环境抗干扰） |
| 冗余设计 | 双电源输入（24-48V DC），双 CPU 热备（切换时间 < 5ms） |
| 数据存储 | 内置 8GB 闪存，支持 10,000 次事件记录和 1000 次扰动录波 |
主要特点和优势
- 全数字化保护与灵活配置
- 模块化硬件架构：通过插拔式 I/O 模块（如 216GW62 电压互感器接口模块、216GD61a 继电器输出模块），可根据发电机容量灵活扩展保护功能。在水电站中，通过增加 16 路温度输入模块，ABB REG216可实时监测发电机轴承温度，当温升超过 30K 时自动触发报警并降负荷运行。
- 图形化配置工具：基于 PC 的 ABB Relion® Manager 软件支持拖拽式逻辑组态，用户可在 30 分钟内完成从参数设置到保护逻辑验证的全流程配置。
- 智能诊断与精准预警
- 扰动录波与数据分析：内置的故障波形记录仪可捕捉 ±1% 的电压波动和 ±2% 的频率偏移，在火电厂励磁系统故障时，通过分析录波数据可定位到具体晶闸管元件的老化程度。
- 预测性维护功能：通过机器学习算法分析历史运行数据，可提前预测发电机定子绕组绝缘老化趋势。在某化工自备电站中，该功能将定子绝缘预防性试验周期从 6 个月延长至 12 个月，节省维护成本 40%。
- 高可靠性与极端环境适应
- 双冗余容错机制：采用双 CPU 并行处理和交叉校验技术，当主 CPU 出现故障时，备用 CPU 可在 5ms 内无缝接管控制权，确保保护功能不中断。
- 军工级抗干扰设计：通过金属屏蔽外壳和差分信号传输技术，可抵御 10kV/m 的电磁脉冲干扰，在炼钢电弧炉附近（电磁辐射强度 8kV/m）仍能保持测量精度 < 0.1%。
应用领域
- 发电站核心设备保护
- 大型火力发电机组：在 300MW 燃煤机组中，ABB REG216通过差动保护（动作时间 < 10ms）和失磁保护（灵敏度 0.05pu），有效防止发电机与电网解列时的飞车事故。
- 新能源发电系统：在 100MW 光伏电站中，该单元通过频率异常保护（阈值 47-53Hz）和电压骤降穿越功能，确保逆变器在电网故障时的低电压穿越能力。
- 工业自备电厂与关键负荷
- 石化厂自备电站：在炼油厂 110kV 变电站中，ABB REG216为 40MW 燃气轮机提供逆功率保护（动作功率 < 5% 额定值），避免因蒸汽不足导致的发电机倒转损坏。
- 钢铁厂轧机供电：在 2250 热轧线中，该单元通过电压骤降检测（阈值 85%，持续时间 > 100ms）和快速切机功能，将轧辊卡钢事故发生率降低 80%。
- 电力系统自动化
- 变电站综合自动化：在 220kV 枢纽变电站中，ABB REG216作为进线保护装置，通过 IEC 61850 协议与后台监控系统实时交互，实现故障定位时间 < 2 秒。
- 微电网控制：在工业园区微电网中，该单元通过负荷动态分配算法，协调柴油发电机和储能系统的出力，使系统频率波动控制在 ±0.1Hz 以内。

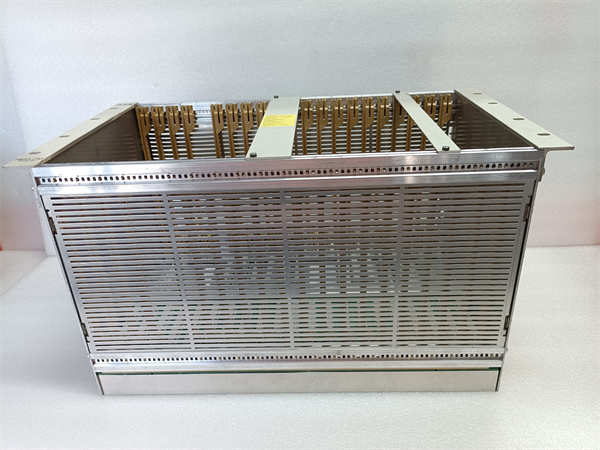

ABB REG216
相关产品
- ABB REG316：增强型版本，支持 48 路模拟输入和 64 路数字输入，适用于大型水电站的多机组集中监控。
- ABB 216GW62：配套电压互感器接口模块，可将 110kV 电压信号衰减至 0-100V 供ABB REG216使用。
- ABB 216GD61a：继电器输出模块，提供 8 路独立跳闸触点，用于控制发电机出口断路器和灭磁开关。
- ABB Ability™ Asset Health Monitor：云端诊断平台，可接收ABB REG216的健康度数据，提供 AI 驱动的设备寿命预测。
- ABB S800 I/O 系列：分布式 I/O 模块（如 216DI61 数字量输入模块），可扩展ABB REG216的现场信号采集能力。
安装与维护
安装前准备：采用 19 英寸标准机柜安装，建议预留 2U 空间用于散热。双电源输入需分别接入不同直流屏（如 24V DC1 和 24V DC2），确保冗余供电。模拟信号线缆需使用双绞屏蔽线（截面积≥1.5mm²），并与动力电缆保持 30cm 以上间距。数字量输入建议配置 RC 滤波电路（R=1kΩ，C=10μF），以消除触点抖动干扰。
维护建议：定期校验：每年使用高精度测试仪（如 FLUKE 5522A）校验模拟输入精度，确保电压误差 < 0.5%、电流误差 < 0.3%。固件升级：每季度通过 ABB 官方渠道获取最新固件（建议版本≥V3.2.1），修复已知漏洞并解锁新功能。升级过程中需保持电源稳定，避免中断。冗余功能测试：每半年进行双 CPU 切换测试和电源冗余测试，验证切换时间 < 5ms。在核电备用电源系统中，该测试可确保紧急情况下保护功能的可用性。
