ABB REF615E-E | Relion 615系列，中压配电的“智能保镖”！

描述

ABB REF615E-E HBFAABAANAA4BNA11E 7700080612 是 ABB Relion® 系列专为中压配电系统设计的下一代智能馈线保护与控制继电器，集成保护、控制、测量及状态监测功能于一体。该型号基于 IEC 61850 标准构建，支持双冗余以太网通信（HSR/PRP）及多协议兼容（Modbus TCP/RTU、DNP3.0），可无缝融入数字化变电站架构。其核心功能包括多频导纳接地保护、自适应过流保护及分布式能源（DER）协同控制，尤其适用于含光伏、风电等分布式电源的复杂配电网络。

该继电器采用紧凑型可插拔设计（177×177×201mm），支持 24-250V DC 宽幅供电，工作温度范围达 -20°C 至 +60°C，防护等级 IP65（可选 IP20 扩展），可抵御粉尘、油污及短暂水溅。HBFAABAANAA4BNA11E 为功能配置代码，代表其集成弧光保护模块、8 路高速开关量输出（HSO）及32 路模拟量输入，可实现毫秒级故障响应与精准控制。

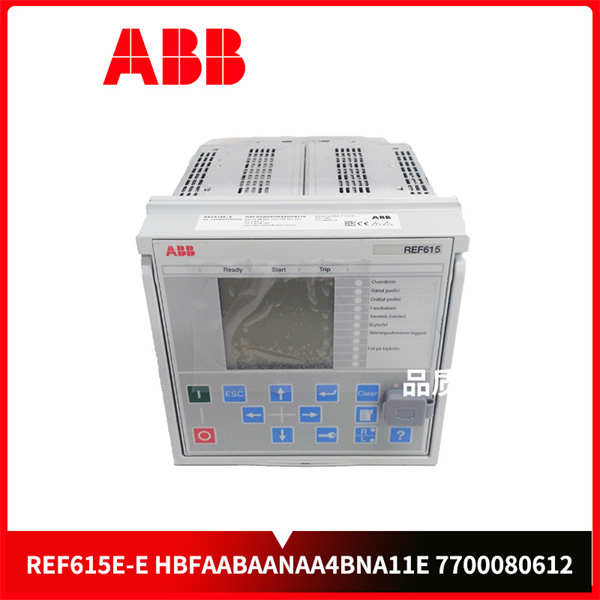

ABB REF615E-E HBFAABAANAA4BNA11E 7700080612

技术规格

核心功能与优势

智能化保护与精准控制

• 多频导纳接地保护：通过分析零序电压 / 电流的基波与谐波分量，可在中性点不接地系统中检测低至 50mA 的泄漏电流，灵敏度较传统方案提升 30% 以上。在某石化园区 66kV 变电站中，该功能成功识别间歇性弧光接地故障，故障切除时间缩短至 80ms。
• 自适应过流保护：支持动态调整反时限曲线（标准 / 极端 / 非常反时限），根据负荷特性自动优化跳闸阈值，避免电动机启动等暂态过程误动作。
• 分布式能源协同控制：通过 IEC 61850 协议与逆变器通信，动态调整无功补偿策略，在某风电汇集站中将并网点电压波动控制在 ±1.5% 以内，满足电网接入要求。

数字化变电站核心节点

• 双冗余通信架构：支持 HSR/PRP 协议，实现 “零切换” 通信可靠性，适用于医院、数据中心等对连续性要求极高的场景。通过优化布线设计，可减少 40% 的通信线缆使用量。
• 高速过程总线：通过 IEC 61850-9-2 LE 直采电子式互感器（ECT/EVT）数据，通信延迟小于 100μs，满足广域差动保护对时间同步的严苛要求。
• Web 服务器与远程运维：内置 Web 服务器支持远程访问实时波形、故障录波文件（分辨率 1ms）及事件日志，运维效率提升 40%。

高可靠性与灵活扩展

• 工业级设计：采用 -20°C 至 +60°C 宽温元器件，通过 10 万小时无故障运行测试，可承受 1kV 浪涌冲击及 ±10% 电压波动。
• 模块化扩展：支持热插拔 I/O 模块（如 8 路 AI、16 路 DO），配合 PCM600 配置工具，15 分钟内即可完成功能重构。在某港口供电系统中，通过添加弧光保护模块，实现开关柜内部电弧故障 20μs 级快速响应。
• 冗余电源设计：双 24V DC 输入支持 “N+1” 冗余供电，确保在单电源故障时仍能维持关键保护功能。

分级权限与网络安全

• 电子钥匙系统：通过物理权限隔离区分 “保护工程师” 与 “现场操作员”，保护参数修改需 8 位密码 + 保护钥匙，控制指令执行仅需 3 位密码 + 控制钥匙。
• 加密通信与日志审计：支持 SSL/TLS 加密通信及用户操作日志审计，符合 ISO 27001 信息安全标准，适用于核电站等安全敏感场景。

应用领域

电力传输与分配

• 智能变电站：作为 110kV 馈线主保护，通过 IEC 61850 与母线保护联动，故障定位精度达 50 米，恢复时间从 15 分钟缩短至 2 分钟。
• 新能源并网：在某光伏电站 35kV 集电线路中，通过 “孤岛检测” 与 “低电压穿越” 功能，提升可再生能源消纳率 12%。
• 老旧系统升级：作为继电器改造解决方案的核心设备，可替换 SPACOM 系列（SPAM、SPAJ 等）老化继电器，延长开关设备生命周期，节省时间和资源。

工业自动化

• 石油炼化：与 DCS 系统集成，实时监测 6 台高压电机的电流、温度及振动数据，结合机器学习算法预测轴承故障，计划外停机减少 40%。
• 食品饮料与采矿业：在食品加工车间及露天矿场配电系统中，IP65 防护等级确保设备在粉尘、潮湿环境下稳定运行，支持多频导纳保护技术提升接地故障检测精度。

轨道交通与楼宇能源管理

• 地铁牵引变电所：通过 “双边联跳” 功能缩小故障影响范围，配合 IEEE 1588 v2 实现毫秒级协同保护。
• 商业综合体：作为 EMS 系统本地终端，实时显示各楼层能耗数据与碳足迹分析，年节能率达 18%。

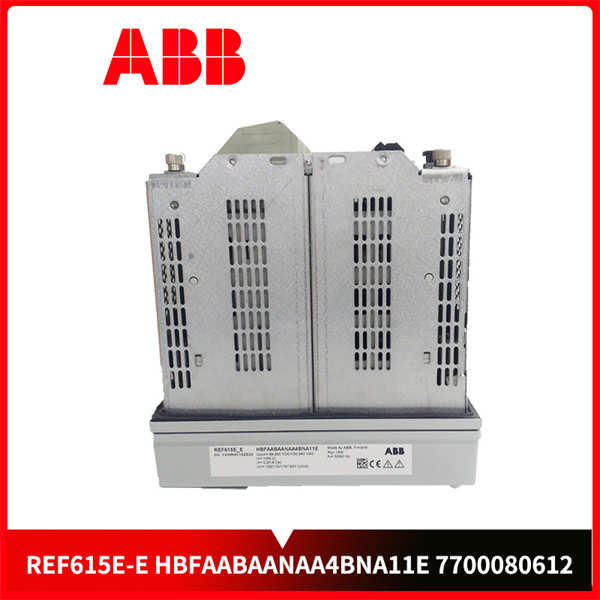

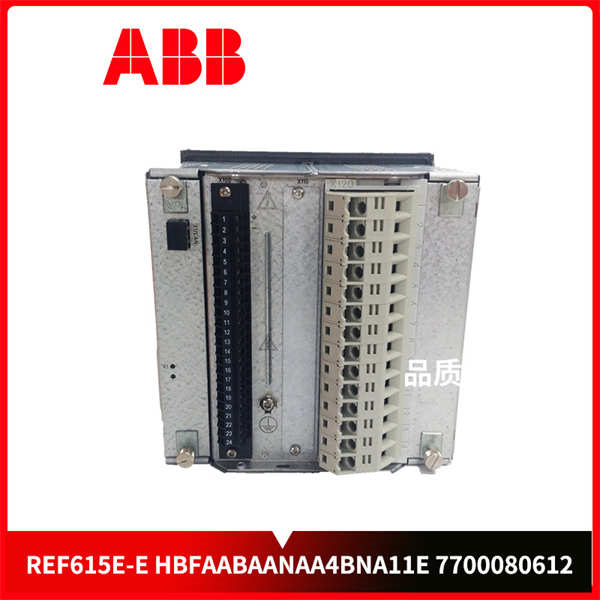

ABB REF615E-E HBFAABAANAA4BNA11E 7700080612

相关产品

1. ABB REF615C-D HCFCACABANB2BAN1XD：基础版型号，适用于不含分布式电源的传统配电网。
2. ABB CI840A 3BSE041882R1：冗余 Profibus 通信模块，扩展协议兼容性。
3. ABB AI835 3BSE008520R1：32 路热电偶输入模块，用于高温环境监测。
4. ABB AO810V2 3BSE038415R1：16 路 4-20mA 模拟输出模块，实现闭环控制。
5. ABB PM865K01 3BSE031151R1：嵌入式控制器，作为 REF615E-E 的冗余备份。

安装与维护

安装规范

• 环境要求：安装位置需保持 -20°C 至 +60°C 温度范围，湿度 ≤95%（无凝露）。IP65 扩展型号需检查柜体密封胶条完整性。
• 接线标准：CT 二次回路采用截面积 ≥2.5mm² 屏蔽双绞线，接地电阻 ≤4Ω；PT 回路配置 T4A/250V 熔断器。
• 配置验证：通过 PCM600 软件加载 ICD 文件，验证 IEC 61850 数据模型与系统设计一致，建议进行整组传动试验。

维护建议

• 日常巡检：每周通过 HMI 或 Web 界面查看 “健康状态” 页面，重点关注电源电压、CT 回路阻抗及通信链路质量。
• 校准与升级：每年使用高精度信号源校准模拟输入通道（精度 ±0.1% FS），每半年通过 ABB 官网下载最新固件。
• 故障处理：若出现 “通信中断” 告警，优先检查光纤 / 网线连接；“CT 回路异常” 需排查二次回路是否开路或接触不良。
