ABB REF615C_E HCFEAEAGABC2BAA11E 保护控制装置 – IEC 61850 协议，保障配电系统可靠运行！

描述

ABB REF615C_E HCFEAEAGABC2BAA11E是 ABB 专为中低压配电系统开发的继电保护与控制装置，隶属于 REF615 系列智能配电产品生态，作为配电系统（Distribution System）中的 “安全卫士”，它承担着对变压器、馈线、电动机等核心配电设备的故障检测、保护动作触发及运行状态监测的核心职责。在工业配电体系里，ABB REF615C_E HCFEAEAGABC2BAA11E完全符合 IEC 60255 继电保护标准，能在设备出现过载、短路、接地故障等异常时，0.1 秒内触发跳闸或告警动作，避免故障扩大导致配电系统瘫痪。​

无论是汽车工厂的车间配电网络，还是商业综合体的变压器保护，ABB REF615C_E HCFEAEAGABC2BAA11E都能凭借一体化的保护、控制、监测功能，简化配电系统设计 —— 比如某电子厂房的馈线保护中，装置不仅能检测线路短路故障，还能实时采集电流、电压数据上传至配电监控系统，让运维人员远程掌握线路负载情况，兼顾安全保护与运维效率。此外，其兼容 IEC 61850 通信协议的特性，还能无缝接入智能配电自动化系统，助力用户打造 “数字化配电” 体系。​

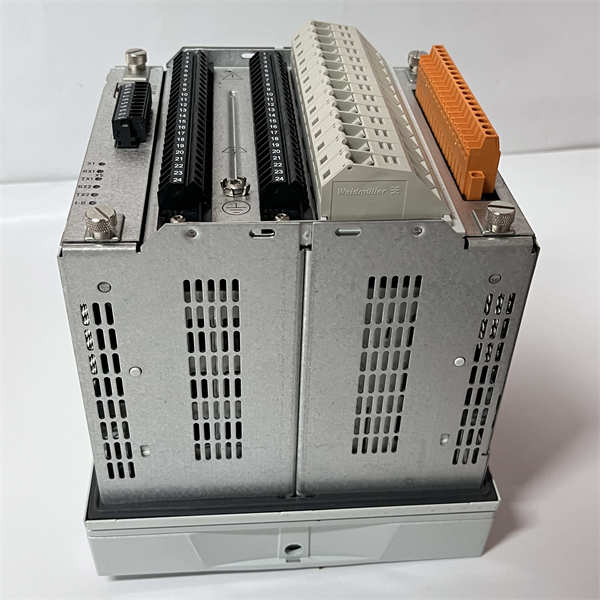

ABB REF615C_E HCFEAEAGABC2BAA11E

主要特点和优势​

多保护功能集成与精准动作：ABB REF615C_E HCFEAEAGABC2BAA11E集成了过电流保护（Overcurrent Protection）、过电压保护（Overvoltage Protection）、接地故障保护（Earth Fault Protection）、变压器差动保护（Transformer Differential Protection）等 15 种以上核心保护功能，无需额外配置保护模块即可覆盖中低压配电常见故障场景 —— 这在变压器保护中尤为实用，装置可同时监测变压器高低压侧电流、电压，当出现匝间短路时，通过差动保护快速切断电源，避免变压器烧毁。其保护动作精度达 ±5%，动作时间≤0.1 秒，远快于传统继电保护装置，能最大限度减少故障对配电系统的影响。​

灵活通信与数字化适配：ABB REF615C_E HCFEAEAGABC2BAA11E全面支持 IEC 61850 通信协议（包括采样值传输 SV、面向通用对象的变电站事件 GOOSE）和 Modbus RTU 协议，可直接接入智能配电自动化系统（Distribution Automation System, DAS）或楼宇自控系统（Building Automation System, BAS）。在某智慧园区配电项目中，装置通过 IEC 61850 协议将实时保护数据、故障录波信息上传至园区配电监控中心，运维人员无需到现场即可查看故障波形，快速定位故障点，故障处理时间从 2 小时缩短至 30 分钟。同时，装置还支持 DL/T 645 电力行业标准，适配国内配电系统数据交互需求。​

宽电压适应与强抗干扰：作为工业级配电装置，ABB REF615C_E HCFEAEAGABC2BAA11E支持 85V-265V AC/DC 宽电压输入，可直接接入中低压配电系统的控制电源，无需额外配置稳压设备 —— 即便在电网电压波动较大的工厂（如钢铁厂），装置仍能稳定运行。此外，装置通过了 IEC 61000-6-2 电磁兼容（Electromagnetic Compatibility, EMC）认证，能抵御配电系统中变频器、整流器产生的电磁辐射干扰（Electromagnetic Interference, EMI）和传导干扰，在某电机制造厂的配电房内，装置安装在距离大功率变频器 5 米范围内，保护动作仍无任何误触发，确保配电安全。​

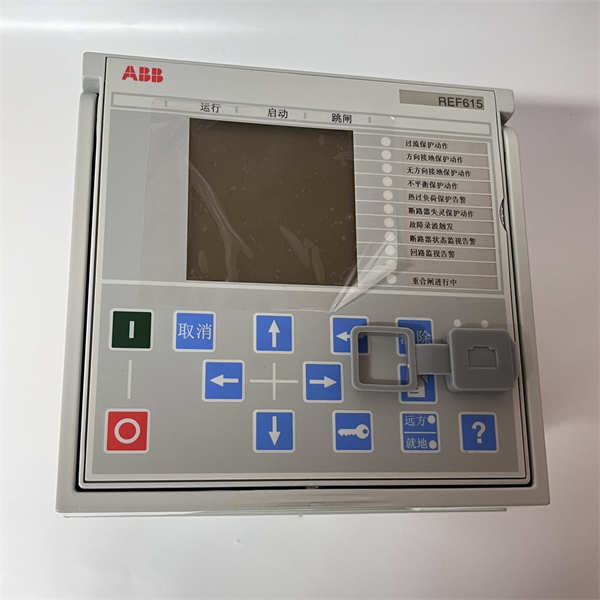

便捷运维与状态监测：ABB REF615C_E HCFEAEAGABC2BAA11E配备 2.8 英寸 LCD 显示屏，可直观显示实时电流、电压、功率等运行参数及保护动作记录，运维人员无需连接电脑即可查看关键信息。装置支持通过 ABB PCM600 配置软件进行远程参数设置与固件升级，在某商业综合体的配电系统维护中，技术人员通过远程网络即可完成 10 台装置的保护定值修改，无需现场断电操作。此外，装置还具备故障录波功能（Fault Recording），可记录故障前 10 秒、故障后 5 秒的电流电压波形，为故障分析提供关键数据支撑，帮助运维人员总结故障原因，优化配电系统设计。​

The ABB REF615C_E HCFEAEAGABC2BAA11E stands out as a high-performance relay protection and control device engineered for medium and low-voltage distribution systems, delivering comprehensive protection, monitoring, and control capabilities to ensure power system reliability. Its integration of over 15 protection functions, including overcurrent, overvoltage, and earth fault protection, eliminates the need for additional protection modules, simplifying system design and reducing hardware costs.​

With full support for IEC 61850 (including SV and GOOSE) and Modbus RTU protocols, the device seamlessly integrates into smart distribution automation systems, enabling remote monitoring, fault analysis, and parameter configuration. This digital compatibility empowers users to build intelligent distribution networks, reducing on-site maintenance efforts and minimizing downtime. The wide input voltage range (85V-265V AC/DC) and robust EMC immunity (compliant with IEC 61000-6-2) ensure stable operation in harsh industrial environments, such as factories with significant voltage fluctuations or high electromagnetic interference. With a protection action time of ≤0.1 seconds and an accuracy of ±5%, the ABB REF615C_E HCFEAEAGABC2BAA11E provides fast and precise fault response, protecting critical distribution equipment from damage and ensuring uninterrupted power supply.​

ABB REF615C_E HCFEAEAGABC2BAA11E 技术规格​

​

​

应用领域​

在工业厂房配电系统中，ABB REF615C_E HCFEAEAGABC2BAA11E是车间馈线保护的核心。某汽车零部件工厂的冲压车间，装置安装在每条馈线的配电柜内，监测线路电流与电压 —— 当冲压机床启动导致线路短时过载时，装置触发延时过流保护，避免误跳闸；若出现线路短路（如电缆绝缘损坏），则 0.08 秒内触发跳闸，切断故障线路，防止故障蔓延至其他车间。同时，装置通过 Modbus 协议将线路负载数据上传至工厂能源管理系统，帮助企业优化用电分配，降低能耗。​

商业建筑配电场景中，ABB REF615C_E HCFEAEAGABC2BAA11E主要用于变压器保护。某超高层写字楼的地下配电房，装置监测 10kV/0.4kV 变压器的高低压侧电流、温度 —— 当夏季空调负荷高峰导致变压器过载时，装置发出告警信号，提醒运维人员切换备用变压器；若变压器出现接地故障，装置立即跳闸并记录故障波形，避免变压器烧毁导致整栋楼停电。其 IP40 防护等级还能抵御配电房潮湿环境的影响，确保长期稳定运行。​

新能源配套配电系统中，ABB REF615C_E HCFEAEAGABC2BAA11E可保护光伏逆变器输出馈线。某分布式光伏电站的逆变器输出端，装置监测馈线电流、电压及功率因数 —— 当电网电压波动超出允许范围时，装置触发低电压穿越保护，协助逆变器稳定输出；若馈线出现短路故障，快速切断故障线路，保护逆变器免受过流损坏。装置支持的 IEC 61850 协议，还能将光伏发电数据上传至电网调度中心，满足新能源并网监控要求。​

数据中心配电系统中，ABB REF615C_E HCFEAEAGABC2BAA11E用于 UPS（不间断电源）输入线路保护。某云计算数据中心的 UPS 机房，装置监测 UPS 输入电流 —— 当电网突发短路导致输入电流骤增时，装置 0.05 秒内跳闸，防止大电流损坏 UPS 整流模块；同时，通过故障录波功能记录故障波形，为电网故障分析提供依据。其宽温适应能力（-25℃~+70℃）也能应对数据中心机房的温度波动，保障供电连续性。​

相关产品​

1. ABB REF610C_E HCFEAEAGABC1BAA11E：馈线专用继电保护装置，与ABB REF615C_E HCFEAEAGABC2BAA11E同属 REF615 系列，前者专注馈线短路、过载保护，功能更精简，后者支持多设备保护，适用于需灵活适配不同配电设备的场景。​
2. ABB REF620C_E HCFEAEAGABC3BAA11E：电动机专用继电保护装置，是ABB REF615C_E HCFEAEAGABC2BAA11E的互补产品，增加堵转保护、断相保护等电动机专属功能，适用于工厂电机控制回路。​
3. ABB RET670 HCEA01：高压继电保护装置，与ABB REF615C_E HCFEAEAGABC2BAA11E配合使用，前者用于 110kV 及以上高压配电保护，后者用于中低压侧保护，构建 “高压 – 中低压” 全层级配电保护体系。​
4. ABB AC500-eCo PLC：紧凑型可编程逻辑控制器，可与ABB REF615C_E HCFEAEAGABC2BAA11E联动，接收装置的保护动作信号，实现配电系统的逻辑控制（如备用电源自动切换）。​
5. ABB PCM600 V4.0：继电保护配置软件，专为ABB REF615C_E HCFEAEAGABC2BAA11E设计，支持保护定值设置、故障录波分析、固件升级，是装置调试与维护的核心工具。​
6. ABB Tmax XT 系列断路器：塑壳断路器，与ABB REF615C_E HCFEAEAGABC2BAA11E配套使用，装置触发保护动作时，断路器执行跳闸操作，切断故障电流，二者构成 “保护 – 执行” 完整回路。​
7. ABB CM-M 系列电流互感器：高精度电流互感器，为ABB REF615C_E HCFEAEAGABC2BAA11E提供标准电流信号（0-5A），确保装置测量与保护精度，适用于大电流配电回路。​
8. ABB RELION REX640：中压综合保护装置，功能覆盖ABB REF615C_E HCFEAEAGABC2BAA11E且增加母线保护功能，适用于大型工业园区的中压配电母线保护场景。​

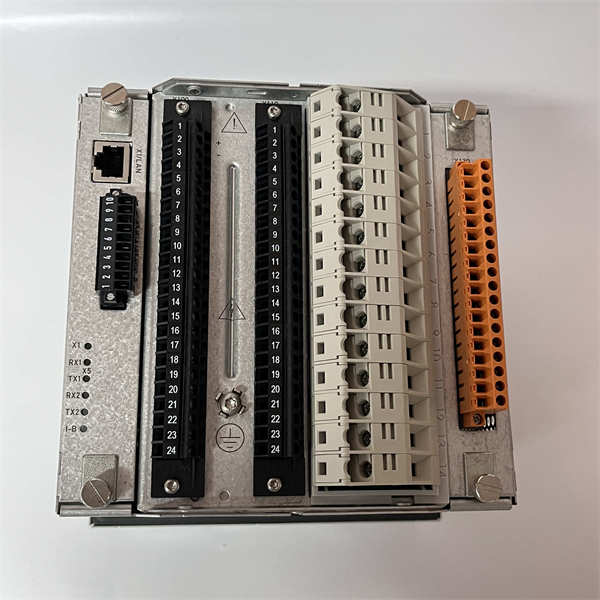

ABB REF615C_E HCFEAEAGABC2BAA11E

安装与维护​

安装前准备：安装ABB REF615C_E HCFEAEAGABC2BAA11E前，需确认安装环境符合要求 —— 装置应安装在配电柜门内侧或控制柜内，避免阳光直射与雨水浸泡，环境温度控制在 – 25℃~+70℃，湿度≤95%（无冷凝）；同时检查装置外观，确保外壳无破损、接线端子无氧化，确认配电系统已断电，避免带电接线导致装置损坏。准备好配套安装支架、屏蔽电缆（电流 / 电压回路建议使用 4mm² 屏蔽线，通信回路使用 2mm² 双绞屏蔽线）、压线工具，接线时需区分电流输入、电压输入、继电器输出回路，避免回路混淆导致保护误动作。​

维护建议：日常维护ABB REF615C_E HCFEAEAGABC2BAA11E时，需每月通过 LCD 显示屏查看装置运行参数（电流、电压、功率），确认无异常告警；若出现 “过流告警”“通信中断” 等提示，需及时排查配电线路或通信链路。每季度用干燥无尘布清洁装置面板与接线端子，避免粉尘堆积导致接触不良；同时使用万用表测量装置工作电压，确保在 85V-265V 范围内，防止电压异常导致装置死机。每半年通过 PCM600 软件对装置进行一次保护定值校验与固件检查，若有新版本固件，在配电系统低负荷时段升级，优化装置性能；升级前需备份现有配置，避免保护定值丢失。
