ABB REF542plus | 1VCR007346-G0012，中压开关柜的“保护神”！

描述

ABB REF542plus 1VCR007346-G0012 是 ABB 专为中压配电系统设计的高性能人机界面（HMI）单元，属于 Relion 系列核心组件。该模块集成 4.3 英寸彩色 TFT LCD 显示屏与电阻式触摸屏，通过以太网（10/100 Mbps）、RS-232 及 USB 接口实现与 REF542plus 主机单元的无缝交互，专为电力系统、工业自动化及楼宇控制场景中的就地操作与远程监控需求而优化。ABB REF542plus 1VCR007346-G0012 支持 24V DC 供电，防护等级达 IP20，可抵御粉尘及短暂水溅，确保在 – 10°C 至 + 55°C 工业环境下稳定运行。

作为 REF542plus 系统的智能交互终端，ABB REF542plus 1VCR007346-G0012 提供图形化单线图（SLD）显示、实时数据监测及参数整定功能。其电子钥匙系统通过 “保护” 与 “控制” 双权限管理，支持分级操作与密码保护，防止非授权访问。该模块兼容 IEC 61131-3 编程标准，可通过内置 Web 服务器实现远程配置，并支持多语言界面（英、法、德、中），满足全球化项目需求。其模块化设计支持导轨或面板安装，配合主机单元的冗余通信架构，可实现电力系统的毫秒级故障响应与自愈控制。

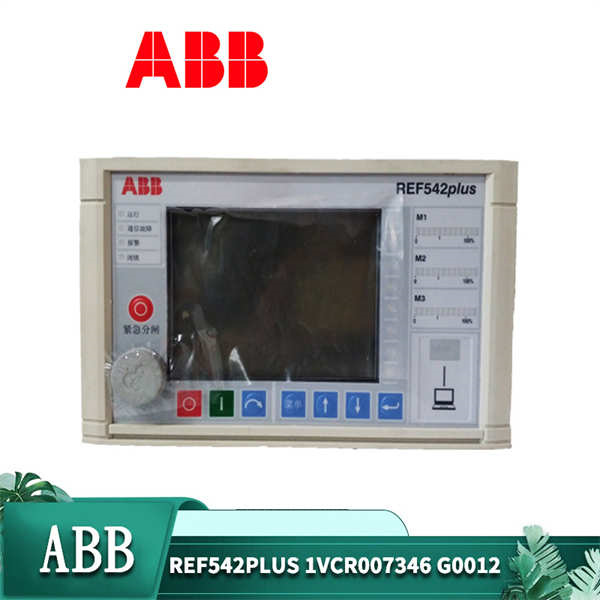

ABB REF542plus 1VCR007346-G0012

技术规格

主要特点和优势

智能化交互与精准控制

ABB REF542plus 1VCR007346-G0012 的 4.3 英寸高分辨率显示屏可动态显示开关柜单线图，实时更新断路器状态、电流电压波形及保护事件。通过电阻式触摸屏，用户可快速切换控制模式，一键完成断路器分合闸操作。其电子钥匙系统通过物理权限隔离，有效防止误操作：插入 “保护” 钥匙可整定过流、接地故障等保护参数；插入 “控制” 钥匙可调整电机启动时间、变压器分接头等控制参数。在某石化变电站中，该模块通过图形化界面实现进线柜与母联柜的自动切换，故障恢复时间缩短至 150ms。

多协议兼容与远程运维

模块集成以太网、RS-232 及 USB 接口，支持 Modbus RTU/TCP、DNP3.0 及 IEC 61850 通信协议，可无缝对接 SCADA 系统与第三方监控平台。其内置 Web 服务器允许用户通过浏览器远程访问设备状态、下载事件记录，并进行固件升级。通过 ABB Ability™平台，ABB REF542plus 1VCR007346-G0012 可实现电力质量分析（如谐波监测）与设备健康度预测，将计划外停机减少 30% 以上。在某智能电网项目中，该模块通过 IEC 61850 协议与云端平台联动，实现配电网的分布式能源优化调度，提升可再生能源消纳率 12%。

高可靠性与灵活扩展

采用工业级元器件，ABB REF542plus 1VCR007346-G0012 在 – 10°C 至 + 55°C 环境下连续运行 10 万小时无故障。其 IP20 防护外壳配合冗余电源设计，可承受 ±10% 电压波动及 1kV 浪涌冲击。模块支持热插拔，配合 REF542plus 主机的模块化架构，用户可在线扩展模拟量输入（AI）、数字量输出（DO）等功能模块。在某港口供电系统中，通过添加 8 路 AI 模块，该终端实时监测 6 台龙门吊的负载电流，结合机器学习算法优化用电负荷，年节省电费超 50 万元。

分级权限管理与安全防护

电子钥匙系统通过唯一密码认证，区分 “保护工程师” 与 “现场操作员” 权限：保护参数修改需输入 8 位密码并插入保护钥匙；控制指令执行仅需 3 位密码及控制钥匙。此外，模块支持 SSL 加密通信与用户操作日志审计，符合 ISO 27001 信息安全标准。在某核电站中，该模块通过分级权限管理，确保核反应堆辅助供电系统的操作合规性，连续 5 年实现零安全事故。

应用领域

电力系统自动化

在智能变电站中，ABB REF542plus 1VCR007346-G0012 作为馈线终端（FTU）的人机接口，实时显示线路潮流、母线电压及故障录波数据。其 Web 服务器功能支持调度中心远程浏览设备状态，结合光纤差动保护模块，实现 110kV 线路的纵联保护，故障定位精度达 50 米。在某风电汇集站中，该模块通过 Modbus TCP 协议与逆变器通信，动态调整无功补偿装置参数，将并网点电压波动控制在 ±2% 以内，满足电网接入要求。

工业过程控制

在石油炼化厂中，ABB REF542plus 1VCR007346-G0012 与 PLC 系统集成，实现催化裂化装置的泵群控制：通过触摸屏设置电机软启动参数，结合振动传感器数据，预测轴承故障并触发预防性维护工单。在某汽车总装车间，该模块通过 Ethernet/IP 协议同步 6 台 AGV 小车的路径规划，将物料配送效率提升 25%。

楼宇能源管理

在商业综合体中，ABB REF542plus 1VCR007346-G0012 作为能源管理系统（EMS）的本地终端，实时显示各楼层的能耗数据与碳足迹分析。其数据记录功能支持生成 ISO 50001 能效审计报告，帮助用户优化空调、照明系统的运行策略，年节能率达 18%。在某医院中，该模块通过 RS-232 接口连接医疗设备 UPS，实现后备电源的远程监控与电池寿命预测。

轨道交通供电

在地铁牵引变电所中，ABB REF542plus 1VCR007346-G0012 与直流快速断路器配合，实现接触网的短路保护与重合闸控制。其图形化界面动态显示列车进出站时刻及牵引电流曲线，帮助运维人员优化供电臂分段策略，将列车启动时的电压跌落控制在 5% 以内。在某高铁枢纽站中，该模块通过 IEC 61850 协议与 SCADA 系统联动，实现供电系统的自动化巡检，运维效率提升 40%。

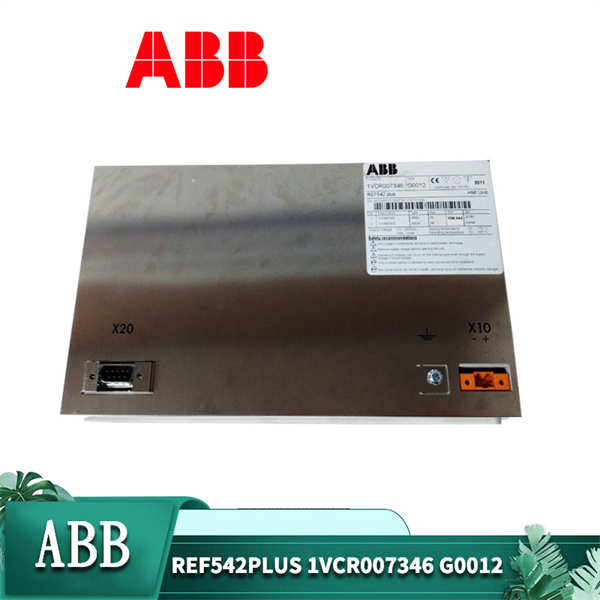

ABB REF542plus 1VCR007346-G0012

相关产品

1. ABB REF542plus 1VCR007346-G0010：基础版 HMI 单元，仅支持 RS-232 通信，适合预算有限的中小型项目。
2. ABB REF542plus 1VCR007346-G0020：增强版 HMI 单元，集成蓝牙 5.0 接口，支持手持终端无线配置。
3. ABB REF542plus 1VCR007346-G0030：防爆型 HMI 单元，防护等级达 IP65，适用于石化、矿山等危险区域。
4. ABB CI840A 3BSE041882R1：冗余 Profibus 通信模块，扩展 REF542plus 主机的协议兼容性。
5. ABB AI835 3BSE008520R1：热电偶输入模块，支持 32 路温度信号采集，适用于高温环境监测。
6. ABB AO810V2 3BSE038415R1：模拟输出模块，支持 16 路 4-20mA 信号，与 HMI 配合实现闭环控制。
7. ABB PM865K01 3BSE031151R1：嵌入式控制器，支持热插拔，可作为 REF542plus 主机的冗余备份。
8. ABB CI522A 3BSE018283R1：EISA 接口模块，用于连接传统 DCS 系统，扩展 HMI 的兼容性。
9. ABB PP865A 3BSE031151R1：高性能处理器模块，与 HMI 协同实现复杂算法的分布式处理。
10. ABB PU518 3BSE018680R1：实时加速器模块，提升 HMI 与主机间的数据处理速度。

安装与维护

安装前准备

在安装ABB REF542plus 1VCR007346-G0012 前，需确认以下事项：

• 硬件检查：关闭系统电源并佩戴防静电手环，检查模块外观是否有物理损伤，确认型号标签与实际需求一致。对于导轨安装，使用 M4 螺丝将模块固定于控制柜，并预留 30mm 散热空间；对于面板安装，需在门板上开孔（尺寸 132×114mm）并安装密封胶条。
• 接线规范：连接 24V DC 电源线时，需区分极性并确保接地可靠（接地电阻≤4Ω）。通信线缆建议使用屏蔽双绞线，以太网接口需通过 RJ45 水晶头连接至交换机，RS-232 接口采用 DB9 公头直连线。

维护建议

• 日常巡检：通过 HMI 主菜单的 “Service” 页面查看设备诊断信息，重点关注通信状态、电源电压及温度报警。每季度使用微纤维布清洁屏幕表面，避免刮伤触摸屏。
• 校准与升级：每年使用高精度信号源校准模拟输入通道，确保测量精度符合出厂标准（±0.1% FS）。每半年通过 ABB Control Builder 软件进行固件升级，获取最新功能与安全补丁。若发现触摸屏响应异常，可通过 “Tests” 菜单进入校准模式，按提示完成多点触摸校准。
• 备件管理：建议备用 1 套同型号模块，故障时通过热插拔更换（需在断电后 30 秒内完成）。故障模块送修前需进行防静电包装，并记录故障现象及日志文件。
